Raccordement du projecteur
In
st
al
la
tio
n
et
p
ro
ject
ion
Cette section décrit comment raccorder le projecteur à un magnétoscope et à
un appareil à sortie RVB 15 k/composant.
Pour plus d’informations, consultez le mode d’emploi de l’appareil à
raccorder.
Pour raccorder un magnétoscope
Pour raccorder un appareil à sortie RVB 15 k/composant

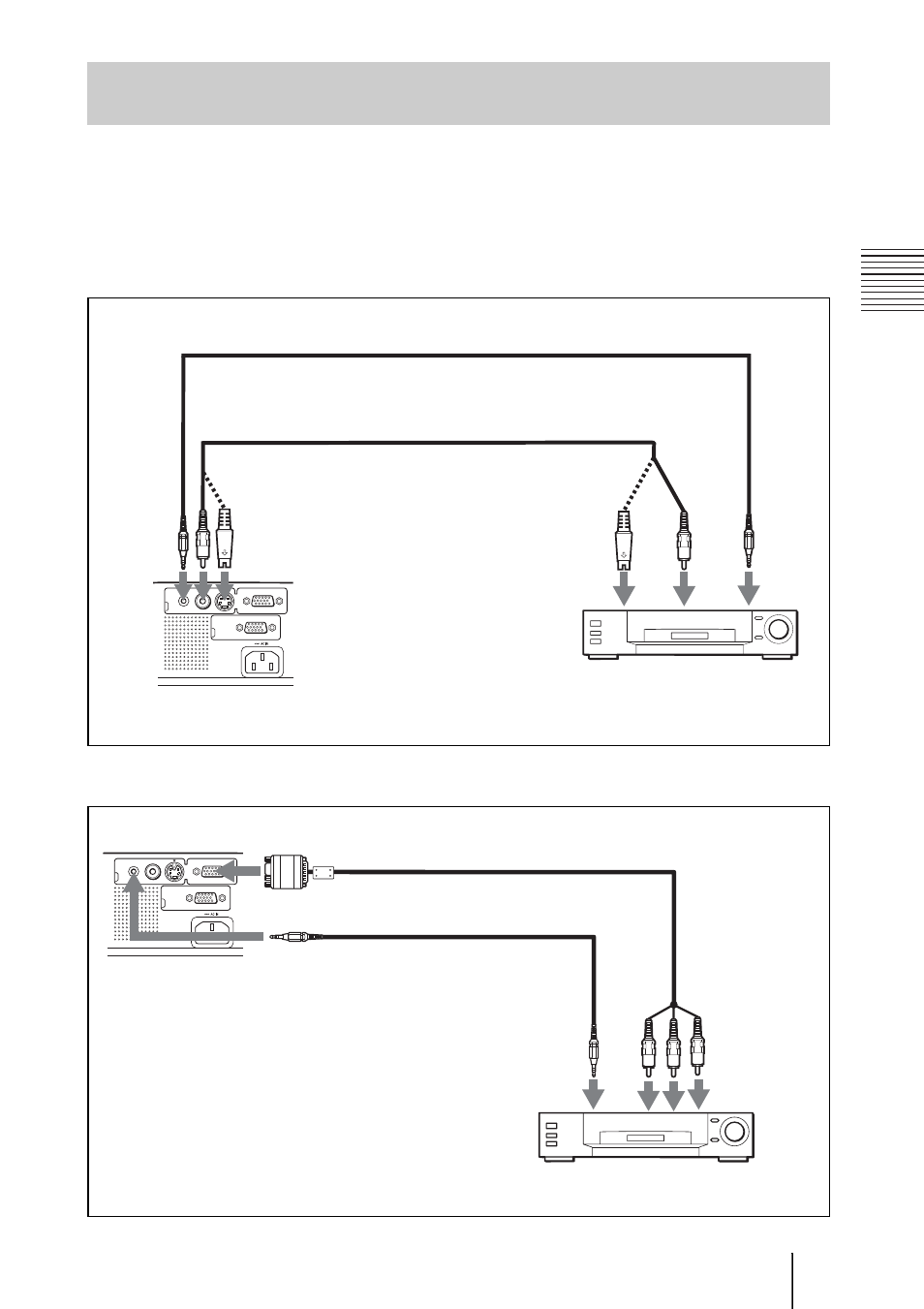

Raccordement à un magnétoscope ou un appareil à sortie RVB
15 k/composant
AUDIO
AUDIO INPUT A S VIDEO VIDEO
MONITOR OUT
Câble de raccordement audio stéréo (non fourni)
a)
Magnétoscope
vers sortie
S-Vidéo
Côté
gauche vers
sortie
audio
Câble vidéo (non fourni) ou câble
S-Vidéo (non fourni)
vers sortie
vidéo
a) Utilisez un câble sans résistance.
AUDIO AUDIO INPUT A S VIDEO VIDEO
MONITOR OUT
Côté gauche
Câble de raccordement audio stéréo
(non fourni)
a)
Câble de signal SMF-402 (non fourni)
HD D-sub à 15 broches (mâle)
↔
3
×
prise Cinch
vers sortie
audio
appareil à sortie RVB 15 k/composant
vers sortie
RVB/
composant
a) Utilisez un câble sans résistance.
