13
FR
Raccor
dement et configuration du syst
è
me acoustique
Cordons nécessaires
Cordons d’enceinte (non fournis)
Un pour chaque enceinte avant, arrière et centrale
Cordon audio monophonique (non fourni)
Un pour un caisson de grave amplifié
Noir
Noir

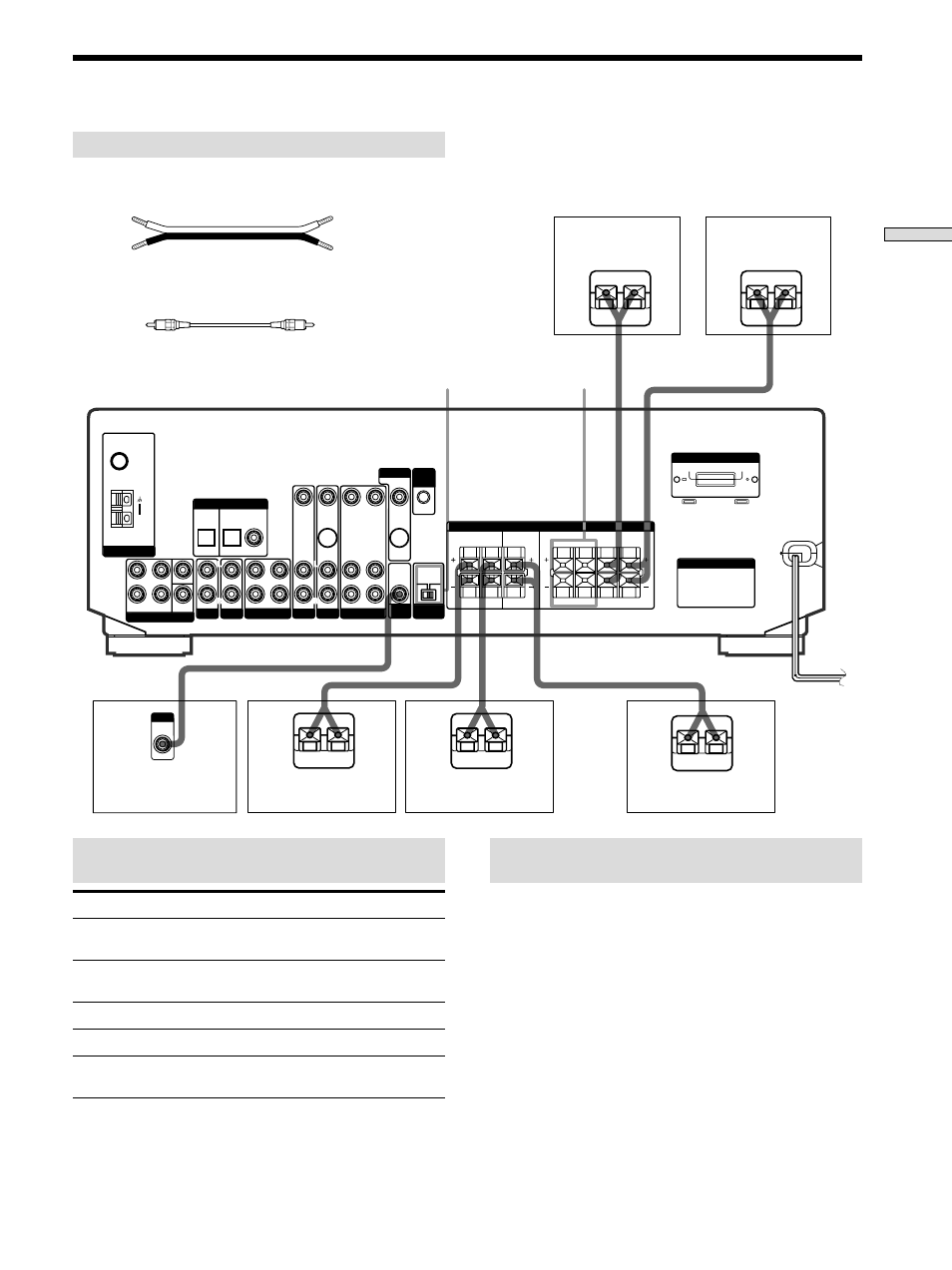

Raccordement du système acoustique
Remarques sur le raccordement du
système acoustique
• Torsadez chaque extrémité dénudée des cordons
d’enceinte sur 10 mm environ. Veillez à insérer les
cordons d’enceinte dans les bornes appropriées des
appareils: + à + et – à –. Si les cordons sont inversés, le
son présentera de la distorsion et les graves feront
défaut.
• Si vous utilisez des enceintes avant d’une faible
puissance maximale, réglez soigneusement le volume
pour éviter toute sortie de son excessive des enceintes.
• Vous pouvez également raccorder le haut-parleur Micro
Satellite (par exemple, SA-VE230) à l’amplificateur. Le
haut-parleur Micro Satellite est un système de haut-
parleur à 5.1 canaux comprenant deux haut-parleurs
frontaux, deux haut-parleurs arrière, un haut-parleur
central et un caisson de graves.
(+)
(–)
(+)
(–)
* STR-DE545 et STR-SE501 uniquement.
** Voir “Impédance de l’enceinte” à la page suivante.
Bornes pour le raccordement des
enceintes
Branchez
Sur
les enceintes avant (8 ou
les bornes SPEAKERS FRONT A
4** ohms)
*une seconde paire d’enceintes les bornes SPEAKERS FRONT B
avant (8 ou 4** ohms)
les enceintes arrière (8 ohms)
les bornes SPEAKERS REAR
l’enceinte centrale (8 ohms)
les bornes SPEAKERS CENTER
le caisson de grave amplifié
la prise SUB WOOFER AUDIO
OUT
Enceinte arrière (D)
Enceinte arrière (G)
Enceinte centrale
Caisson de grave
amplifié
Enceinte avant (D)
Enceinte avant (G)
}
]
}
]
}
]
}
]
}
]
INPUT
AUDIO
IN
* FRONT
SPEAKERS
B
** IMPEDANCE
SELECTOR
FM
75
Ω
COAXIAL
FRONT
REAR
SUB
WOOFER
AUDIO IN
AUDIO IN
TV/SAT
OPTICAL
OPTICAL
COAXIAL
DVD/LD
REC OUT
IN
AUDIO IN
VIDEO IN
AUDIO IN
VIDEO IN
AUDIO OUT
AUDIO IN
VIDEO OUT
VIDEO IN
VIDEO OUT
S-VIDEO
OUT
S-VIDEO
IN
AUDIO
OUT
4
Ω
8
Ω
CENTER
L
R
L
R
L
R
L
R
L
R
FRONT
REAR
R
L
R
L
R
L
R
L
R
L
R
L
CENTER
B FRONT A
VOLTAGE SELECTOR
240V
220V
120V
AM
ANTENNA
5.1 CH INPUT
AUX
CD
DIGITAL IN
MD/TAPE
VIDEO
MONITOR CTRL
A1
I I
AC OUTLET
SPEAKERS
DVD/LD
TV/SAT
SUB
WOOFER
IMPEDANCE
SELECTOR
