13
ES
Conexi
ó
n y configuraci
ó
n del sistema de altavoces
* STR-DE545 y STR-SE501 solamente.
** Consulte “Impedancia de los altavoces” de la página siguiente.
Terminales para conexión de los altavoces
Conecte
a
los altavoces delanteros
los terminales SPEAKERS FRONT A
(8 o 4** ohmios)
*un par de altavoces delanteros
los terminales SPEAKERS FRONT B
adicional (8 o 4** ohmios)
los altavoces traseros
los terminales SPEAKERS REAR
(8 ohmios)
un altavoz central (8 ohmios)
los terminales SPEAKERS CENTER
un altavoz de subgraves activo
la toma SUB WOOFER AUDIO
OUT
Cables requeridos
Cables para altavoces (no suministrados)
Un cable por cada altavoz, delanteros, traseros, y central.
(+)
(+)
(–)
(–)
Cable de audio monoaural (no suministrado)
Uno para un altavoz de graves activo
Negra
Negra

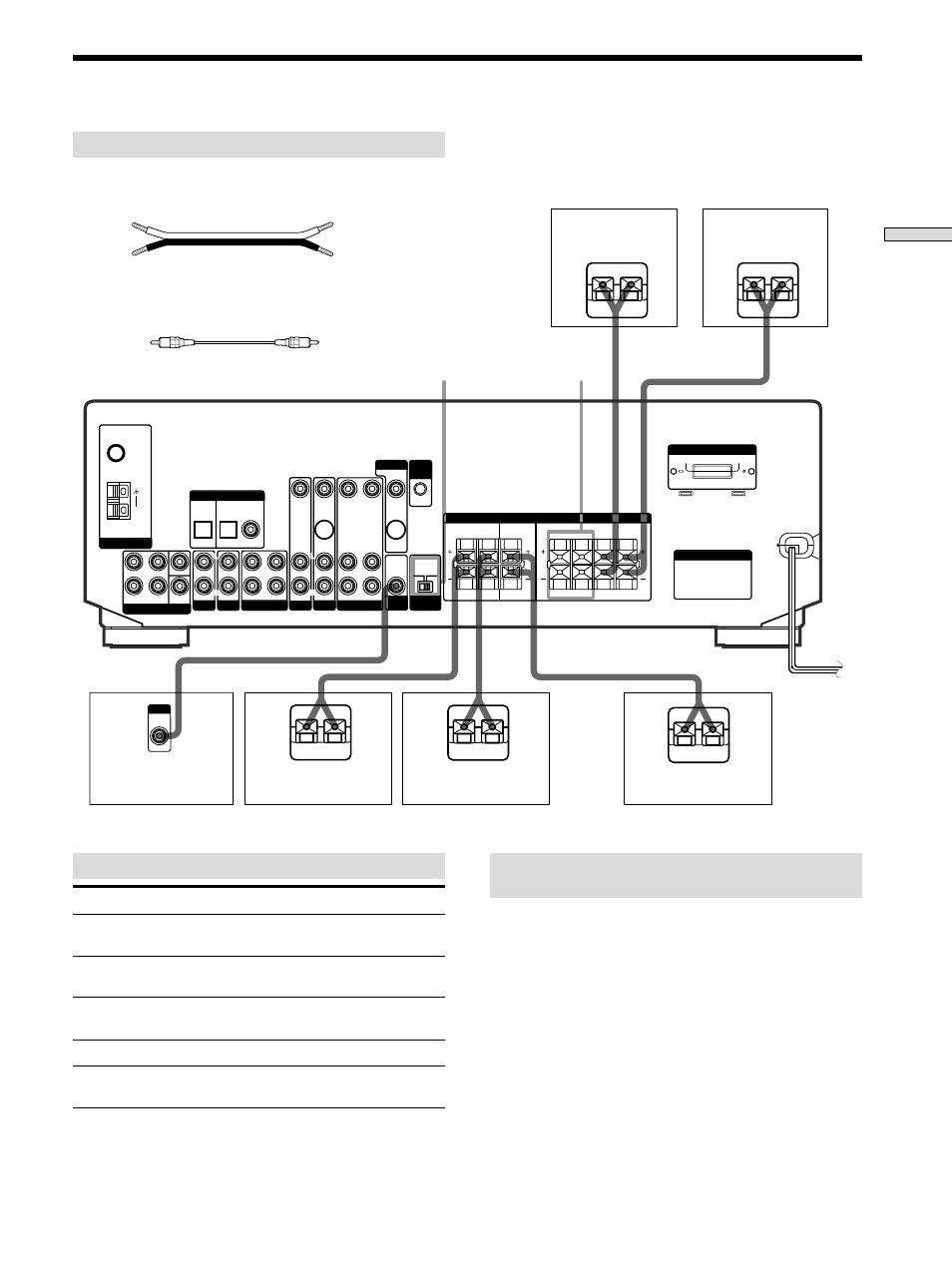

Conexión del sistema de altavoces
Altavoz trasero
(Derecho)
Altavoz trasero
(Izquierdo)
Altavoz central
Altavoz delantero
(Izquierdo)
Altavoz de
subgraves activo
Altavoz delantero
(Derecho)
Notas sobre la conexión del sistema de
altavoces
• Retuerza los extremos pelados, unos 10 mm, de los
cables para los altavoces. Cerciórese de hacer coincidir
cada conductor del cable con el terminal apropiado de
cada componente: + a + y – a –. Si invirtiese los
conductores, el sonido se distorsionaría y se produciría
la carencia de graves.
• Si está utilizando altavoces delanteros con entrada
máxima baja, ajuste cuidadosamente el volumen para
evitar la salida excesiva de los altavoces.
• También es posible conectar un altavoz de microsatélite
(como SA-VE230) al receptor. Un altavoz de
microsatélite es un sistema de altavoces que consta de
dos altavoces delanteros, dos traseros, un altavoz
central y un altavoz potenciador de graves.
}
]
}
]
}
]
}
]
}
]
INPUT
AUDIO
IN
* FRONT
SPEAKERS
B
** IMPEDANCE
SELECTOR
FM
75
Ω
COAXIAL
FRONT
REAR
SUB
WOOFER
AUDIO IN
AUDIO IN
TV/SAT
OPTICAL
OPTICAL
COAXIAL
DVD/LD
REC OUT
IN
AUDIO IN
VIDEO IN
AUDIO IN
VIDEO IN
AUDIO OUT
AUDIO IN
VIDEO OUT
VIDEO IN
VIDEO OUT
S-VIDEO
OUT
S-VIDEO
IN
AUDIO
OUT
4
Ω
8
Ω
CENTER
L
R
L
R
L
R
L
R
L
R
FRONT
REAR
R
L
R
L
R
L
R
L
R
L
R
L
CENTER
B FRONT A
VOLTAGE SELECTOR
240V
220V
120V
AM
ANTENNA
5.1 CH INPUT
AUX
CD
DIGITAL IN
MD/TAPE
VIDEO
MONITOR CTRL
A1
I I
AC OUTLET
SPEAKERS
DVD/LD
TV/SAT
SUB
WOOFER
IMPEDANCE
SELECTOR
