Unité : cm
Les valeurs du tableau ci-dessus peuvent différer légèrement selon l’installation.
Le mur sur lequel sera installé le téléviseur doit pouvoir supporter un poids d’au moins quatre fois celui du
téléviseur. Consultez « Spécifications » (page 20) pour son poids.

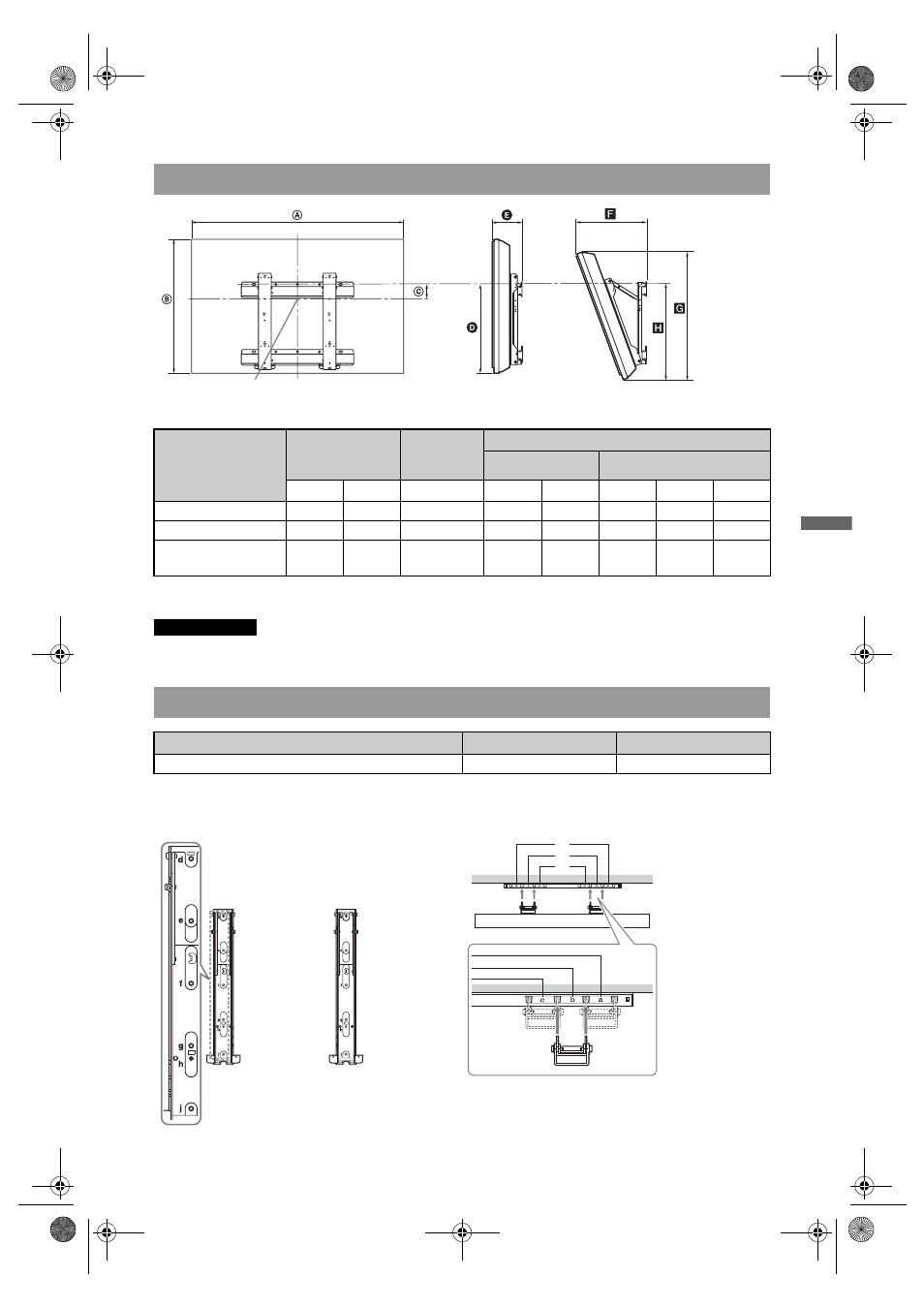

Tableau des dimensions d’installation du téléviseur
Nom du modèle
Dimensions
d’affichage
Dimension
du centre de
l’écran
Longueur pour chaque angle de montage
Angle (0 °) Angle (20 °)
A B C D E F G H
KDL-52Z5800 124,0 76,7 4,6 44,5 13,5 36,9 72,9 47,6
KDL-46Z5800 109,1 67,2 8,7 43,6 13,5 34,0 63,2 46,7
KDL-40Z5800/
40Z5810
95,8 59,6 12,6 43,6 13,5 31,4 56,1 46,7
Diagramme/tableau de localisation des vis et crochet
Nom du modèle Localisation des vis Localisation du crochet
KDL-52Z5800/46Z5800/40Z5800/40Z5810 d, g b
Point central de l’écran
AVERTISSEMENT
Localisation des vis
Lors de l’installation du crochet de montage sur le
téléviseur.
Localisation du crochet
Lors de l’installation du téléviseur sur le crochet de base.
b
a*
c*
Les positions de crochet « a » et « c » ne
peuvent pas être utilisées pour les modèles.
(Suite)
