KDL-52/46/40Z5500
4-151-686-41(1)
Birim: cm
Yukarıdaki tabloda verilen değerler kuruluma göre değişiklik gösterebilir.
Televizyonun kurulacağı duvar, televizyonun ağırlığının en az dört katında bir ağırlığı taşıyabilir özellikte
olmalıdır. Ağırlığı için bkz “Spesifikasyonlar” (sayfa 19).

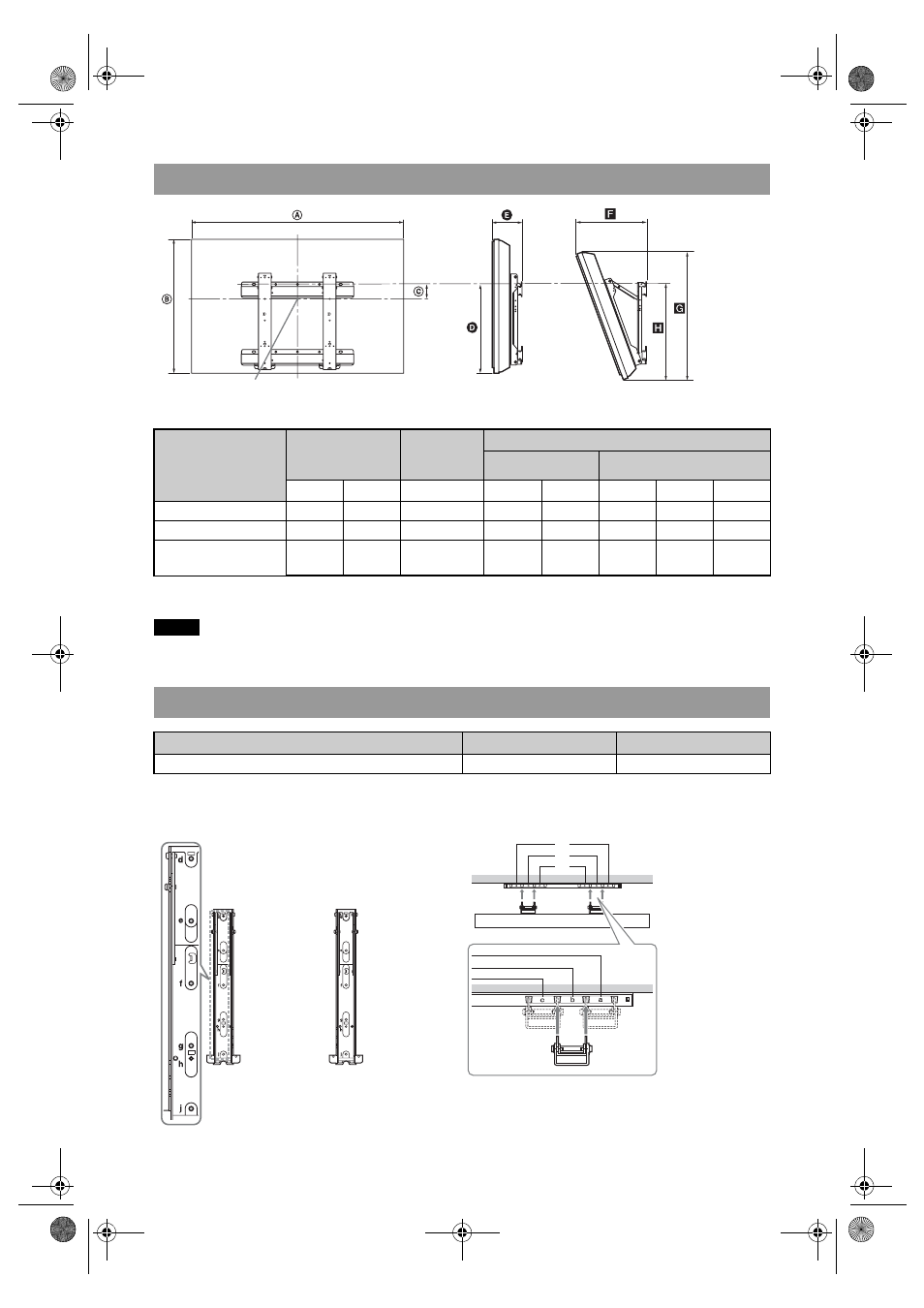

Televizyon kurulum boyutları tablosu
Model Adı
Ekran boyutları
Ekran
merkezi
boyutu
Her bir montaj açısının uzunluğu
Açı (0
°)
Açı (20
°)
A
B
C
D
E
F
G
H
KDL-52Z5800
124,0
76,7
4,6
44,5
13,5
36,9
72,9
47,6
KDL-46Z5800
109,1
67,2
8,7
43,6
13,5
34,0
63,2
46,7
KDL-40Z5800/
40Z5810
95,8
59,6
12,6
43,6
13,5
31,4
56,1
46,7
Vida ve Kanca yerleri diyagramı/tablosu
Model Adı
Vida yeri
Kanca yeri
KDL-52Z5800/46Z5800/40Z5800/40Z5810
d, g
b
Ekran merkez noktası
UYARI
Vida yeri
Montaj Kancasını televizyona sabitlerken.
Kanca yeri
Televizyonu Taban Mesnetinin üzerine kurarken.
b
a
*
c
*
Kanca konumları “a” ve “c” yukarıdaki
tabloda yer alan modeller için
kullanılamaz.
