2 Collegare le prese video.

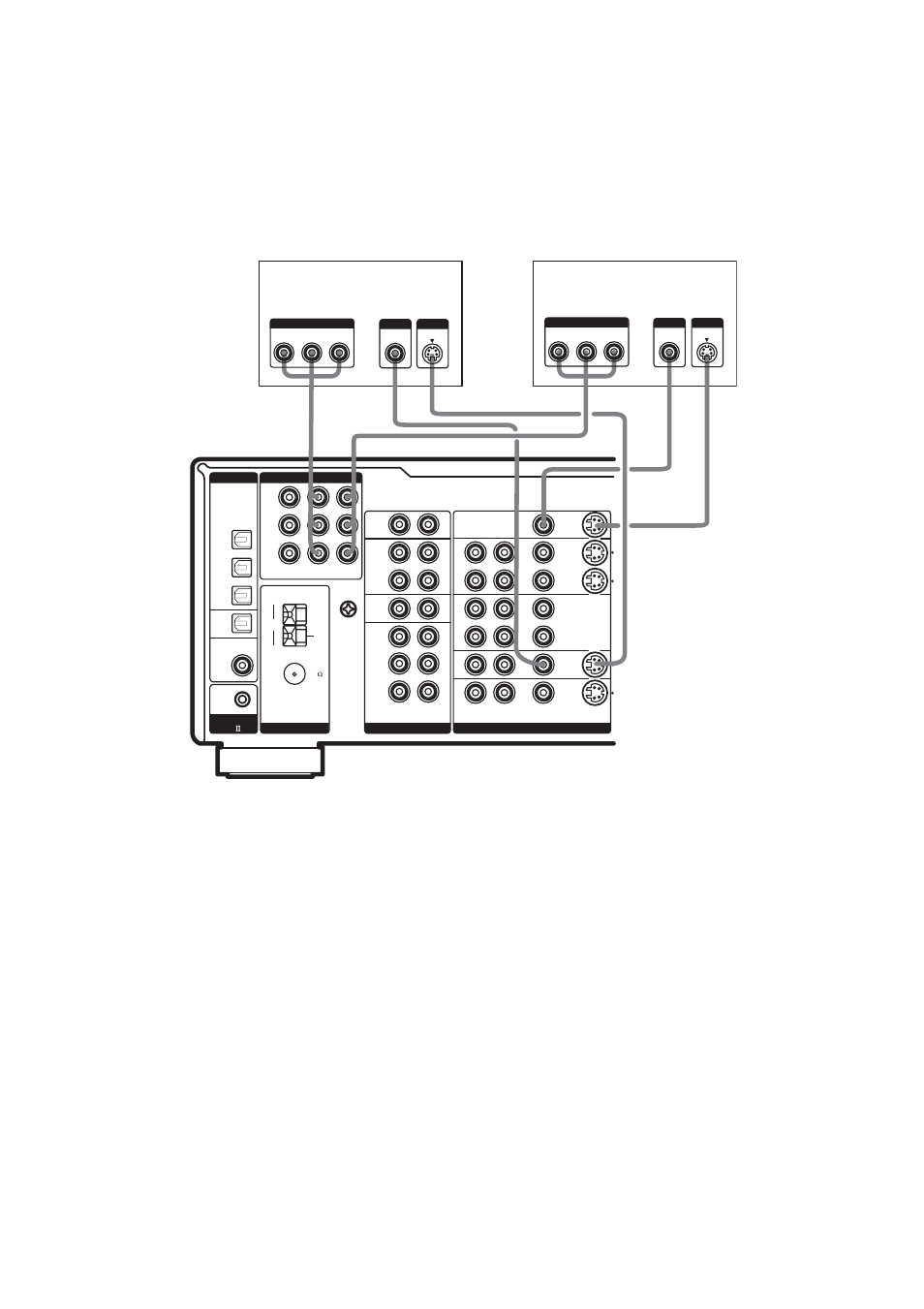

La seguente illustrazione mostra come collegare un lettore DVD dotato di prese di uscita
COMPONENT VIDEO (Y, B-Y, R-Y). Il collegamento di un televisore dotato di prese di ingresso
video a componenti permette di ottenere video di qualità superiore.
Nota
Su questo ricevitore, i segnali video a componenti non possono essere convertiti in segnali S-video o
video normali (o viceversa).
