Cavi necessari

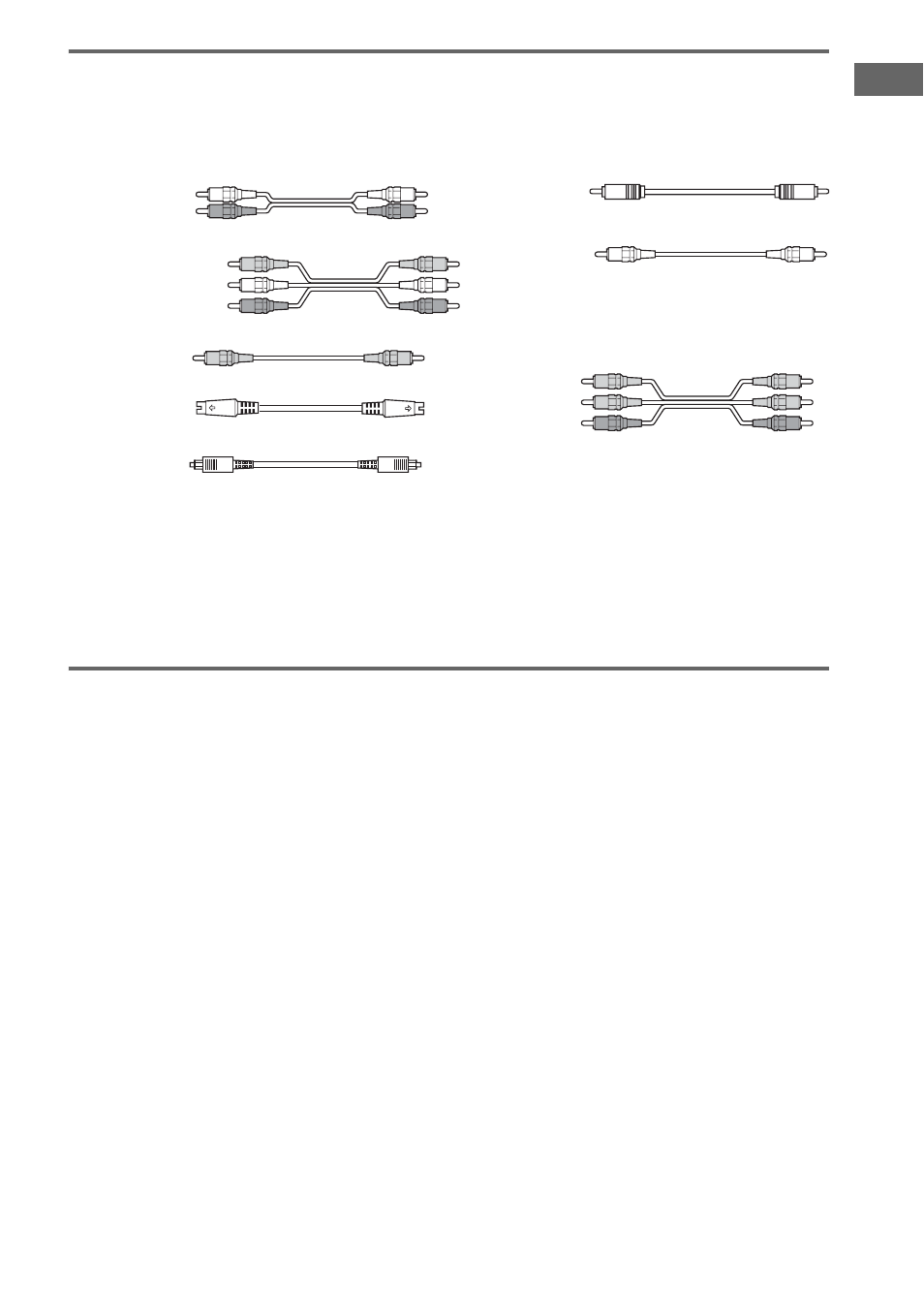

Gli schemi di collegamento nelle prossime pagine presumono l’uso dei seguenti cavi di collegamento
opzionali (da A a H) (non in dotazione).
A
Cavo audio
Bianca (sinistro)
Rossa (destro)
B
Cavo audio/video
Gialla (video)
Bianca (sinistro/audio)
Rossa (destro/audio)
C
Cavo video
Gialla
D
Cavo S-video
E
Cavo digitale ottico
F
Cavo digitale coassiale
G
Cavo audio monofonico
Nera
Informazione
Il cavo audio A può essere separato in due cavi
audio monofonici G.
H
Cavo video a component
Verde
Blu
Rossa
Note
• Spegnere tutti i componenti prima di eseguire qualsiasi collegamento.
• Assicurarsi di eseguire collegamenti saldi per evitare ronzii e rumori.
• Quando si collega un cavo audio/video, assicurarsi di far corrispondere il colore delle spine alle prese appropriate
sui componenti: gialla (video) a gialla; bianca (sinistro, audio) a bianca; rossa (destro, audio) a rossa.
• Quando si collegano cavi digitali ottici, inserire le spine dei cavi ben diritte fino a che scattano in posizione.
• Non piegare o legare i cavi digitali ottici.
Se si usano componenti Sony dotati di prese CONTROL A1II
