Vorbereitung
5 DE
Tuner Verstärker

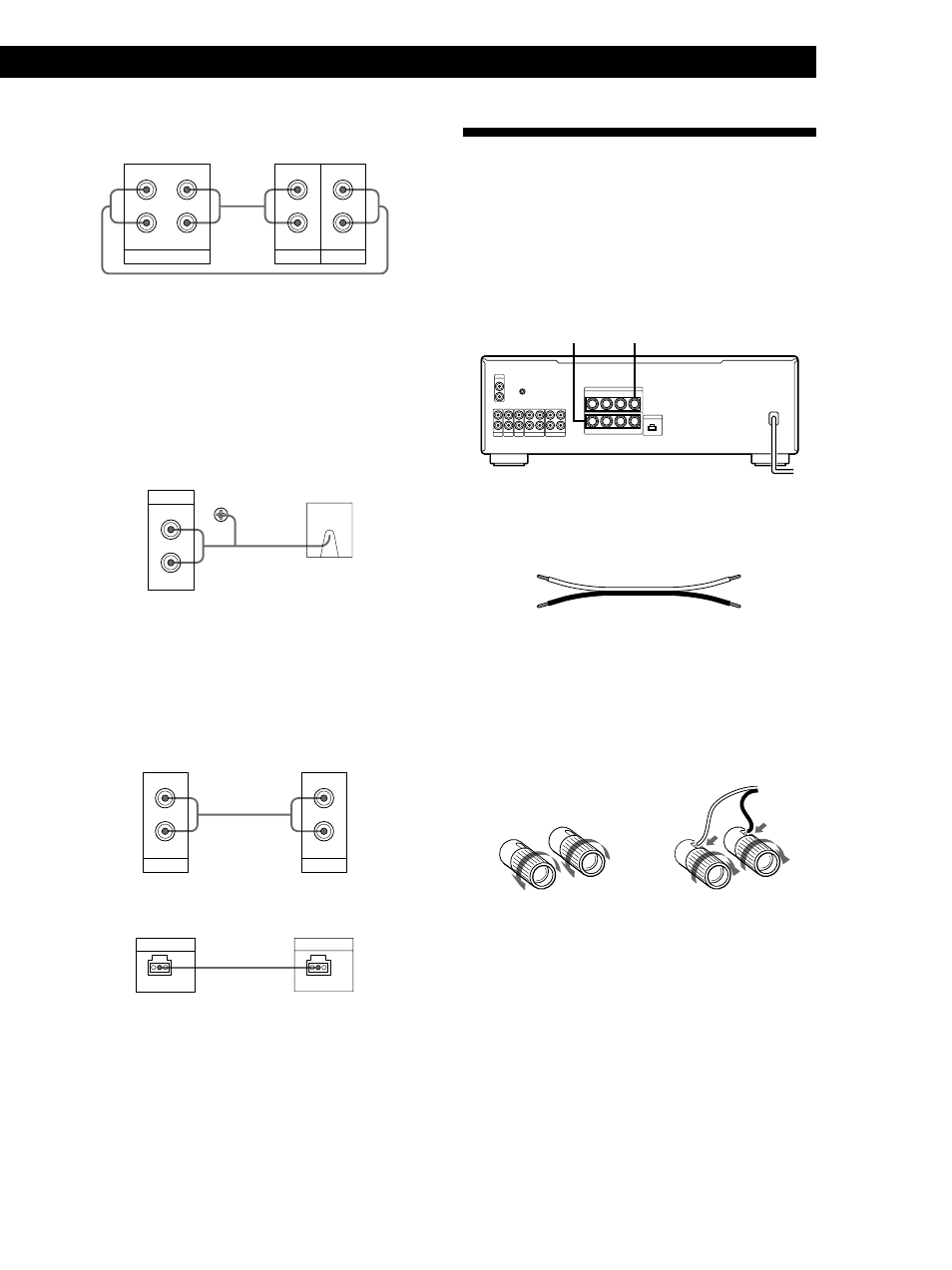

Anschluß von Lautsprechern
Übersicht
Im folgenden wird der Anschluß der Lautsprecher an
den Verstärker behandelt. Zwei Lautsprecherpaare
(SPEAKERS A und B) lassen sich anschließen.
Die Klemmen für SPEAKERS A bilden die untere
Reihe der SPEAKERS-Klemmen.
SPEAKERS A SPEAKERS B
SPEAKERS
EON CONTROL
R
B
A
L + + – –
R L + + – –
TAPE1/DAT
L
REC OUT IN
IMPEDANCE USE 4–16 Ω
A+B USE 8–16 Ω BI WIRE USE 4–16 Ω
IN
R
L
R
TAPE2/MD
REC OUT IN
AUX
IN SACD/ CD
IN
TUNER
IN
L
R
PHONO
IN SIGNAL GND y
Benötigte Kabel
Gesondert erhältliche Lautsprecherkabel (jeweils ein Kabel
pro Lautsprecher)
(+)
(–)
(+)
(–)
Isolieren Sie die Kabelenden ca. 10 mm ab, und verdrillen Sie
die Litze. Sorgen Sie für phasenrichtigen Anschluß (+ an +
und – an –). Bei falscher Lautsprecherphase kommt es zur
Bedämpfung der Bässe und zu anderen
Klangbeeinträchtigungen.
Anschlüsse
]
}
]
}
b
Verstärker Cassettendeck
Cassettendeck, DAT-Deck oder MD-Deck
З
з OUTPUT
LINE
L
R
INPUT
LINE
TAPE1/DAT
L
R
REC OUT IN
Auf die oben gezeigte Art sind die Ausgänge (OUTPUT) und
Eingänge (INPUT) der folgenden Komponenten miteinander
zu verbinden:
—Cassettendeck oder DAT-Deck an die TAPE1/DAT-
Buchsen.
—Cassettendeck oder MD-Deck an die TAPE2/MD-
Buchsen.
Plattenspieler
Ç L
R
PHONO
IN
SIGNAL
GND
y
Hinweis
Damit kein Netzbrumm auftritt, ist das Massekabel des
Plattenspielers mit SIGNAL GND (U) am Verstärker zu
verbinden.
Fernsehgerät oder Videorecorder
Ç L
R
L
R
OUTPUT
LINE
AUX
IN
EON CONTROL
Ç
EON CONTROL
IN
EON CONTROL
OUT
Verfügt Ihr Tuner über eine EON CONTROL OUT-Buchse,
so müssen Sie für EON-Empfang („Enhanced Other
Networks“) über RDS (Radio-Datensystem) eine Verbindung
mit der EON CONTROL IN-Buchse am Verstärker herstellen
(siehe Seite 8).
Plattenspieler Verstärker
Fernsehgerät oder
Videorecorder
Verstärker
