Voorbereidingen
5 NL
Cassettedeck, DAT deck of minidisc-deck
З
з OUTPUT
LINE
L
R
INPUT
LINE
TAPE1/DAT
L
R
REC OUT IN

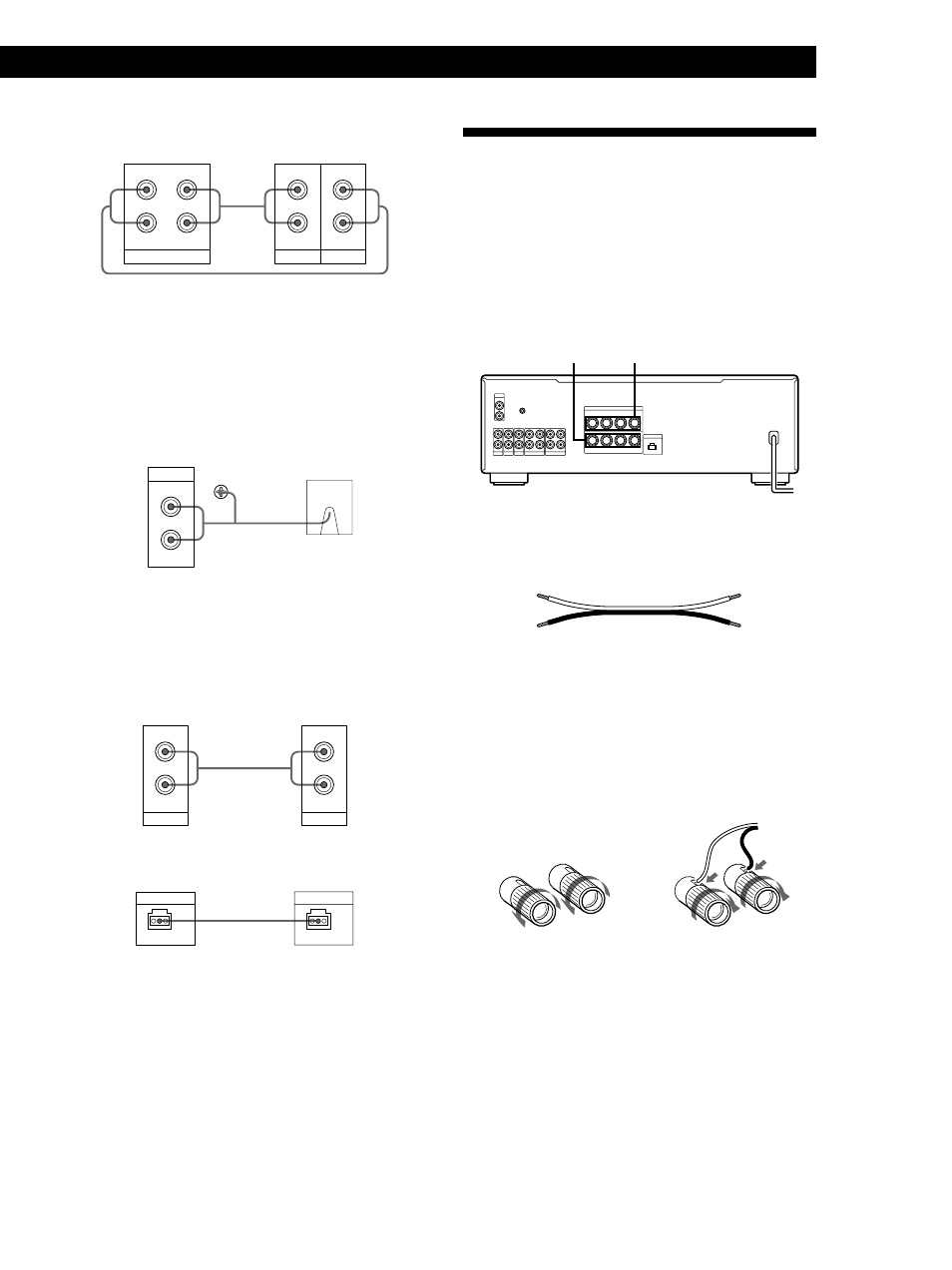

Volg de bovenstaande afbeeldingen voor het verbinden van
de OUTPUT en INPUT aansluitingen van:
—een cassettedeck of DAT deck op de TAPE1/DAT
aansluitingen.
—een cassettedeck of minidisc-deck op de TAPE2/MD
aansluitingen.
Platenspeler
Ç L
R
PHONO
IN
SIGNAL
GND
y
Opmerking
Beschikt uw platenspeler over een aardleiding, sluit deze
dan aan op de SIGNAL GND (y) van de versterker, om een
storende bromtoon te voorkomen.
TV-toestel of videorecorder
Ç L
R
L
R
OUTPUT
LINE
AUX
IN
EON CONTROL aansluiting
Ç
EON CONTROL
IN
EON CONTROL
OUT
Als uw tuner is voorzien van een EON CONTROL OUT
aansluiting, verbindt u deze met de EON CONTROL IN
aansluiting van de versterker, voor gebruik van de EON
(Enhanced Other Networks) zendernetwerk-functie van het
RDS Radio Data Systeem (zie tevens blz. 8).
Cassettedeck Versterker
Aansluiten van de luidsprekers
Overzicht
Hieronder volgen de aanwijzingen voor het aansluiten
van uw luidsprekers op de versterker. Deze versterker
biedt aansluitmogelijkheden voor twee stel
luidsprekers, hier SPEAKERS A en B genoemd.
De SPEAKERS A aansluitingen zijn de onderste rij
SPEAKERS aansluitingen.
SPEAKERS A SPEAKERS B
SPEAKERS
EON CONTROL
R
B
A
L + + – –
R L + + – –
TAPE1/DAT
L
REC OUT IN
IMPEDANCE USE 4–16 Ω A+B USE 8–16 Ω BI WIRE USE 4–16 Ω
IN
R
L
R
TAPE2/MD REC OUT IN AUX IN SACD/ CD
IN TUNER IN
L
R
PHONO IN SIGNAL GND y
Wat voor snoeren zijn er nodig?
Luidsprekersnoeren (niet bijgeleverd) (1 voor elke
luidsprekerbox)
(+)
(–)
(+)
(–)
Strip 10 mm van de plastic isolatie aan de uiteinden van het
luidsprekersnoer, en draai de draden ineen.
Let op dat u de polen van de luidsprekersnoeren niet
verwisselt; sluit + (plus) op + aan en – (min) op –. Bij
verwisselde aansluitingen kan er vervorming optreden en
zal de basweergave niet naar behoren zijn.
Aansluitingen
]
}
]
}
b
Platenspeler Versterker
TV of videorecorder Versterker
Tuner Versterker
