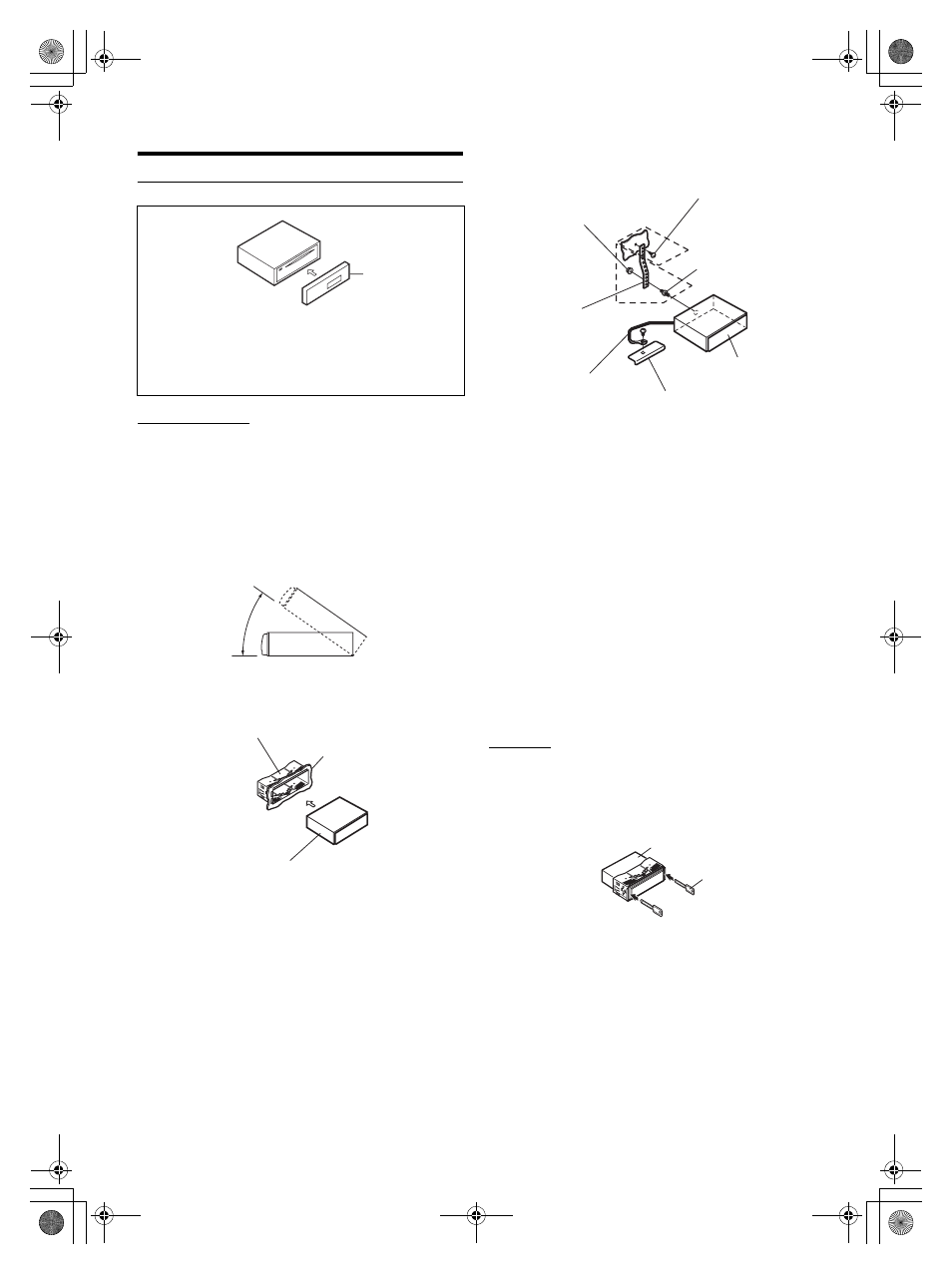

Instalación
Lista de accesorios
• Unidad principal ..................................................................1
• Cable de alimentación.........................................................1
• Manguito de montaje...........................................................1
• Maletín de transporte ..........................................................1
• Llave de soporte..................................................................2
• Tornillo (M5x8) .....................................................................4
• Manual del propietario............................................ 1 unidad
• Monte la unidad principal dentro de un radio de 35 grados del plano
horizontal, desde atrás hacia adelante.
Extracción
1. Extraiga el panel frontal desmontable.
2. Inserte las llaves de soporte en la unidad, a lo largo de
las guías de cada lado. Ahora puede extraer la unidad
del manguito de montaje.
3. Tire de la unidad hacia fuera y manténgala
desbloqueada mientras lo hace.
Precaución
Cuando instale esta unidad en el vehículo, no extraiga el panel
frontal desmontable.
Si lo hace durante la instalación, podría presionar demasiado y
deformar la placa de metal que lo sujeta.
1
Extraiga el panel frontal desmontable (consulte la
página página 6). Deslice el manguito de montaje
desde la unidad principal (vea “Extracción” en la
página 30).
Panel frontal
desmontable
Menos de 35°
Manguito de montaje
(Incluido)
Panel de instrumentos
esta unidad
2
Refuerce la unidad principal con la cinta de montaje
metálica (no suministrada). Fije el cable de tierra de
la unidad en un punto metálico desnudo con un
tornillo (*
1 ) ya fijado al chasis del vehículo.
• Para el tornillo con la marca “* 2 ”, utilice un tornillo adecuado a la
ubicación de montaje elegida.
Conecte cada conector de entrada del amplificador
o el ecualizador al conector de salida
correspondiente de la parte trasera del CDA-9856.
Conecte todos los conductores del CDA-9856 de
acuerdo con los detalles descritos en la sección
CONEXIONES.
3
Deslice el CDA-9856 hacia el interior del panel de
instrumentos hasta que escuche un chasquido.
Esto asegurará que la unidad quede adecuadamente
bloqueada y que no se salga accidentalmente del
panel de instrumentos. Instale el panel frontal
desmontable.
Tuerca hexagonal (M5)
Tornillo
Perno
esta unidad
Chasis
Cable de tierra
Cinta metálica
de montaje
* 2
* 1
Esta unidad
Llaves de soporte
(incluidas)
