7 NL
Aansluiten van de apparatuur
Vereiste aansluitsnoeren
Audio-aansluitsnoeren (niet bijgeleverd)
Sluit bij alle snoeren de stekkers van een bepaalde kleur aan op
de stekkerbussen met dezelfde kleur op de betreffende
apparaten.
Symmetrische aansluitsnoeren (niet bijgeleverd)
Steek bij elk symmetrisch aansluitsnoer de stekkers stevig over
de volle lengte in de stekkerbussen. Als er een stekker los zit, kan
dit storing in de weergave veroorzaken.

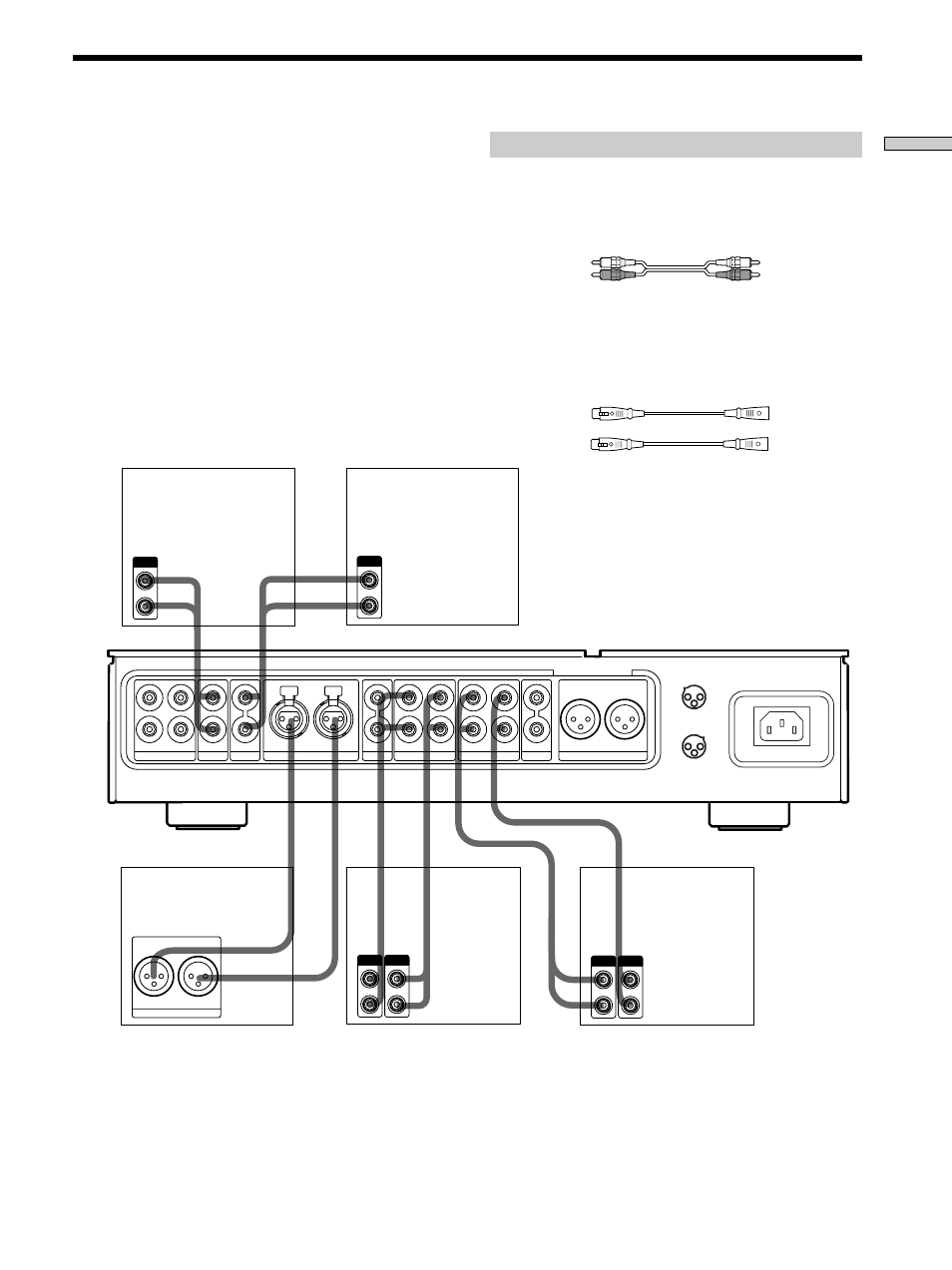

Aansluiten van andere audio-apparatuur
Wit (L) Wit (L)
Rood (R) Rood (R)
Verbind de analoge lijnuitgangen van uw audio-
apparatuur (compact disc speler, Super Audio CD-speler,
minidisc-recorder, cassettedeck, DAT cassettedeck, enz.)
met de analoge lijningangen van deze voorversterker.
Als u beschikt over een geluidsbron met symmetrische
uitgangsaansluitingen, kunt u deze aansluitingen op de
BALANCED LINE ingangen van deze voorversterker.
Opmerking
Bij het aansluiten van een CD-speler (enz.) die zowel
symmetrische als asymmetrische uitgangsaansluitingen heeft,
maakt u de aansluitingen alleen op de gewone CD ingangen of
op de BALANCED LINE ingangen van deze voorversterker,
maar niet op beide tegelijk. Bij aansluiting op beide stellen
ingangen zal de kwaliteit van de weergave minder zijn of
kan er helemaal geen geluid worden weergegeven.
Op de geluidsbron Op de voorversterker
(L) (L)
(R) (R)
OUTPUT
L
R
INPUT
IN ç OUT
ç
OUTPUT
L
R
OUTPUT
L
R
OUTPUT
L
R
INPUT
IN
ç OUT
ç
R
B A L A N C E D O U T
L
L
R
L
R
2 R 1
S A C D C D L I N E B A L A N C E D L I N E
OUT I N
T A P E 2 / M D DIRECT PRE OUT
L OUT I N
T A P E 1 / D A T
R
B A L A N C E D O U T
L
1
3
1 :GROUND
2 :HOT ( + )
3 :COLD ( – )
2
CONNECTION
ASSIGNMENT
2
3
1 :GROUND
2 :HOT ( + )
3 :COLD ( – )
1
TA-E1
Compact disc speler Super Audio CD-speler
Geluidsbron met
symmetrische
uitgangsaansluitingen Cassettedeck,
minidisc-
recorder,
(enz.) Cassettedeck,
DAT
cassettedeck,
(enz.)
