– 2
Figura
1 Manguera de alta presión
2 Portacables
3 Abertura de llenado para combustible
4 Indicador de nivel
5 Soporte para boquillas
6 Conexión eléctrica
7 bomba de alta presión
8 Toma de alta presión (sólo HDS 1.7/12
U Ed)
9 Soporte de la lanza dosificadora
10 Toma de agua con filtro
11 Interruptor del aparato
12 Capó del aparato
13 Asa de transporte
14 Orificio de salida de la manguera de
alta presión (sólo HDS 1.7/12 UX Ed)
15 Apoyo
16 Rosca
17 Quemador
18 Lugar de almacenamiento de la man-
guera (sólo HDS 1.7/12 U Ed)
19 Manguera de detergente con filtro
20 Enrollador de mangueras (sólo HDS
1.7/12 UX Ed)
21 Placa de características
22 Soporte para la lanza dosificadora
23 Cierre del capó
24 Manivela para el enrollador de mangue-
ras (sólo HDS 1.7/12 UX Ed)
25 Estribo de empuje
26 Marca de la boquilla
27 Boquilla triple
28 Lanza dosificadora
29 Bloque de seguridad de la pistola pul-
verizadora manual
30 Palanca de la pistola pulverizadora ma-
nual
31 Pistola pulverizadora manual
– Los elementos de control para el proce-
so de limpieza son amarillos.
– Los elementos de control para el man-
tenimiento y el servicio son de color gris
claro.
Los chorros a alta presión pue-
den ser peligrosos si se usan
indebidamente. No dirija el
chorro hacia personas, anima-
les o equipamiento eléctrico
activo, ni apunte con él al pro-
pio aparato. La limpiadora de alta presión
solo se puede utilizar en vertical.
– Limpieza de: Máquinas, vehículos, edi-
ficios, herramientas, fachadas, terra-
zas, herramientas de jardín, etc.
– La limpiadora a alta presión sólo se
puede operar en vertical.
– No deje nunca el aparato sin vigilancia
mientras esté en funcionamiento.
ƽ
Peligro
¡Peligro de lesiones! Cuando se utilice en
gasolineras u otras zonas de peligro debe-
rán tenerse en cuenta las instrucciones de
seguridad.
Elementos del aparato Identificación por colores

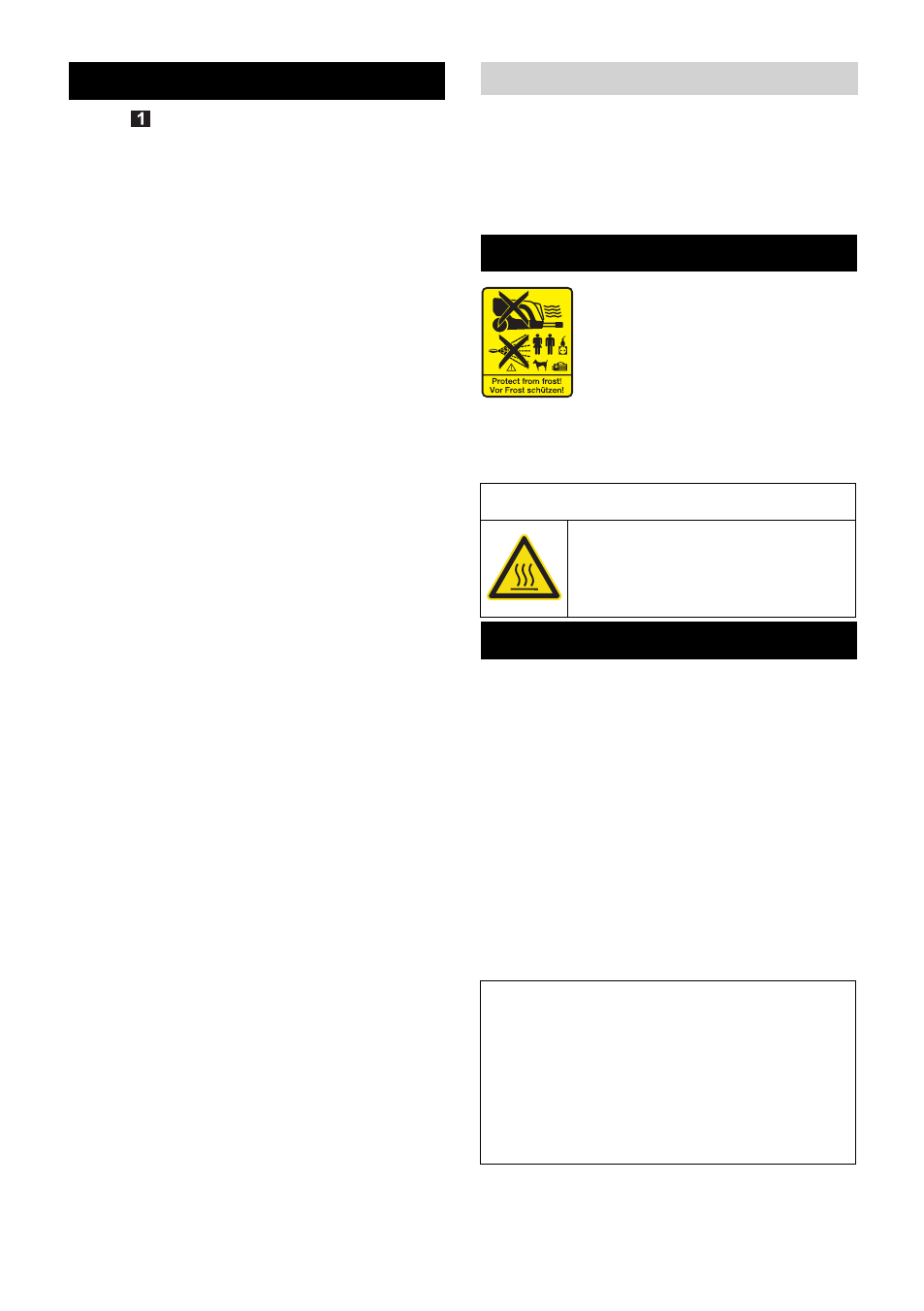

Símbolos en el aparato
Aparato con enrollador de mangueras:
¡Riesgo de quemaduras por
superficies calientes!
Uso previsto
Las aguas residuales que contengan
aceite no deben penetrar en el suelo ni
verterse en aguas naturales o en el siste-
ma de canalización. Por ello, el lavado de
motores y el lavado de los bajos sólo
debe realizarse en lugares adecuados
con un separador de aceite.
34 ES
