- 2

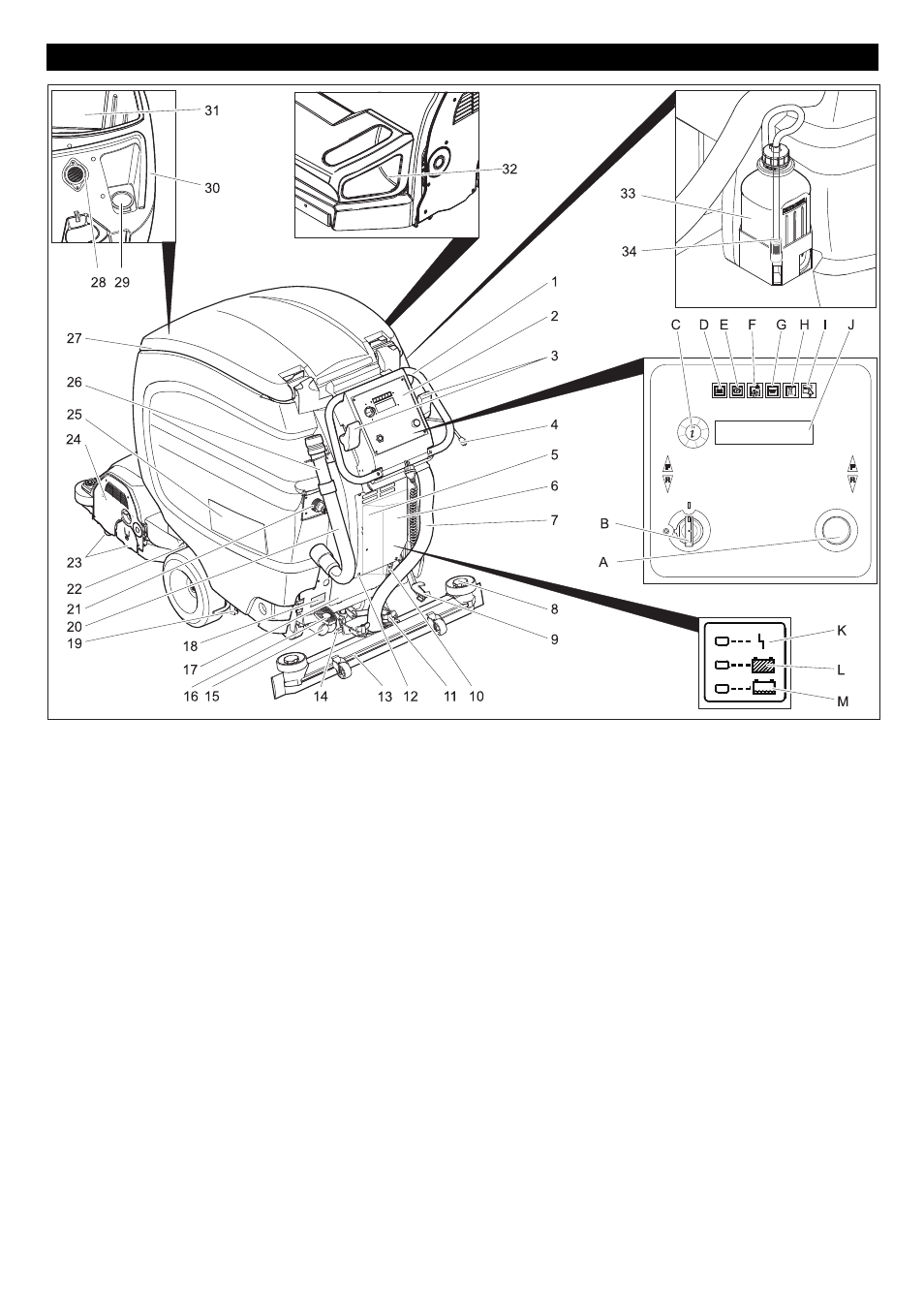

1 estribo de empuje
2 Pupitre de mando
3 Palanca de maniobra
4 Palanca de bajada de la barra de aspi-
ración
5 Cable de conexión a la red del cargador
(sólo modelo Pack)
6 Cargador (sólo modelo Pack)
7 manguera de aspiración
8 Mangos en estrella para cambiar los la-
bios de aspiración
9 Pedal para elevar/bajar el cabezal de
limpieza
10 Palanca para ajustar la presión de
apriete del cepillo
11 Tuercas de mariposa para fijar e incli-
nar la barra de aspiración.
12 Tornillos cubierta del sistema electrónico
13 Barra de aspiración (no incluida en el
suministro)
14 Soporte para barra de aspiración
15 Filtro de agua limpia
16 Pedal para pulsar el freno de estaciona-
miento
17 Tapa de mantenimiento
18 placa de características
19 Grifo de salida de agua fresca
20 Manguera de salida de agua sucia
21 Sistema de llenado (opcional)
22 Tornillo para bloquear el depósito
23 Cepillos rotativos (R-cabezal de limpieza)
Cepillo de disco (D-cabezal de limpieza)
24 Cabezal limpiador
25 Baterías (debajo del depósito)
26 Dispositivo de dosificación para agua
sucia
27 Tapa del depósito de agua sucia/agua
fresca
Debajo de la tapa del depósito de agua
sucia:
28 Filtro de pelusas (aspiración)
29 Orificio de llenado del depósito de agua
limpia
30 Depósito de agua limpia
31 depósito de agua sucia
32 Depósito de particulas gruesas (sólo en
el cabezal limpiador R) *
33 Botella de detergente (sólo el modelo
Dose)
34 Manguera de aspiración de detergente
(sólo el modelo Dose)
Pupitre de mando
A Pulsador de parada de emergencia (se
desbloquea girándolo)
B Interruptor de llave
C Botón de información
D Piloto de control (rojo), se enciende si
las baterías están vacías
E Piloto de control (rojo), se enciende si
está puesto el freno de estacionamiento
F Piloto de control (rojo), se enciende si
los cepillos están sobrecargados
G Piloto de control (rojo), se enciende si el
depósito de agua sucia está lleno
H Piloto de control (verde), se enciende
durante la alimentación de agua
I Piloto de control (verde), se enciende
durante el servicio de aspiración
J Pantalla para la indicación de
Estado de la batería
caudal de agua
Velocidad de limpieza
Nº de rotaciones de los cepillos
Dosificación del detergente
Función WDB (sólo en conexión con un
módulo opcional de absorción por pul-
verización)
Horas de servicio
Velocidad
fabricante
versión del programa
Cargador (sólo modelo Pack)
K el LED rojo se ilumina = avería del car-
gador/batería, informar al servicio de
atención al cliente
L el LED verde se ilumina = la batería
está llena
M el LED amarillo se ilumina = se están
cargando las baterías
Elementos de mando
