- 4
1 Fahrerkabine (Option)
2 Kabinentür (Option)
3 Festzurrpunkt (4x)
4 Zugang Kehrwalze
5 Vorderrad
6 Seitenbesen
7 Kehrgutbehälter
8 Beleuchtungsanlage (Option)
9 Verriegelung Gerätehaube
10 Scheibenwischer (Option)
11 Motorabdeckung
12 Gasflasche
13 Verriegelung Fahrerkabine
(Option)
14 Rundumwarnleuchte
15 Fliehkraftabscheider
16 Sicherungshebel Fahrerkabine
(Option)
17 Kehrwalzenverstellung (nicht darge-
stellt)
1 Programmschalter
2 Funktionstasten
3 Multifunktionsanzeige
4 Sicherungskasten Arbeitsplatz
5 Lenkrad
6 Zündschloss
7 Feststellbremse
8 Motordrehzahlverstellung
9 Sitz (mit Sitzkontaktschalter)
10 Bremspedal
11 Fahrpedal
1 Warnblinkschalter (Option)
2 Zündschlüssel
– Stellung 0: Motor ausschalten
– Stellung 1: Zündung ein
– Stellung 2: Motor starten
1 Arbeitsbeleuchtung Ein/Aus (Option)
2 Rundumwarnleuchte Ein/Aus
3 Hupe
4 Filterabreinigung
5 Fahrtrichtungswahlschalter
6 Bewässerung Seitenbesen (Option)
7 Gebläse
8 Behälterklappe öffnen / schließen
9 Kehrgutbehälter anheben/absenken

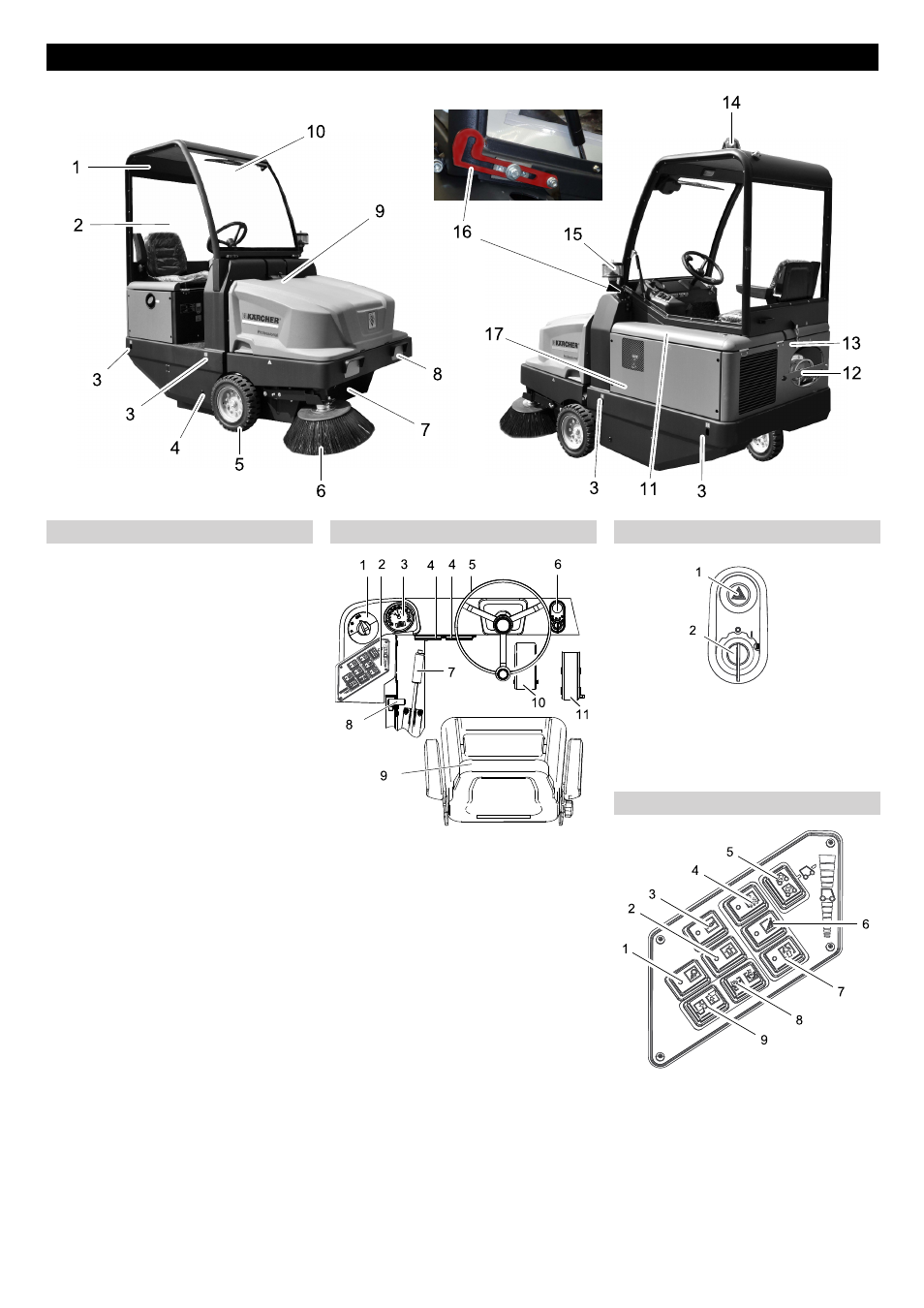

Bedien- und Funktionselemente
Abbildung Kehrmaschine Bedienfeld Zündschloss
Funktionstasten
