– 2
1 Elettrodi
2 Tubo flessibile di aspirazione
3 Fuoriuscita d'aria, aria d’esercizio
4 Dispositivo di blocco della testa di aspi-
razione
5 Afflusso aria, aria di raffreddamento
motore
6 Testa aspirante
7 Contenitore sporcizia
8 Ruota
9 Staffa per ruote pivottanti
10 Ruota pivottante
11 Raccordo di aspirazione
12 Manicotto di collegamento
13 Bocchetta pavimenti
14 Tubo rigido di aspirazione
15 Interruttore girevole per sezione del
tubo flessibile di aspirazione
16 Gancio per cavo
17 Coperchio del filtro
18 Maniglia trasporto
19 Archetto di spinta
20 Scala della sezione del tubo flessibile di
aspirazione
21 Gomito
22 Regolazione girevole della potenza di
aspirazione (min-max)
23 Spia di controllo
24 Presa elettrica
25 Pulizia automatica del filtro
26 Interruttore principale
27 Filtro plissettato piatto
28 Pulizia del filtro
29 Sostegno per bocchetta per pavimenti
30 Tubo di scarico
31 Sostegno per tubi di aspirazione
32 Sostegno per bocchetta per fughe
33 Cavo di alimentazione
34 Targhetta
ATTENZIONE: Questo apparec-
chio contiene polveri nocive alla
salute. Le operazioni di svuota-
mento e di manutenzione, inclu-
sa la rimozione del sacchetto
della polvere possono essere eseguite solo
da personale specializzato indossando un
equipaggiamento adatto alla protezione
personale. Non attivare prima della com-
pleta installazione del sistema di filtraggio
ed il controllo del funzionamento dell'unità
di controllo del flusso del volume.
ƽ
Pericolo
– Se l’aria di scarico viene rinviata nel ri-
spettivo ambiente chiuso, occorre assi-
curare un sufficiente tasso di ricambio
dell'aria L. Per rispettare i valori limite ri-
chiesti, il flusso volumetrico ricondotto
deve essere al massimo 50% del flusso
volumetrico di aria fresca (volume
dell'ambiente V
R
x tasso di ricambio
dell'aria L
W
). Senza particolari misure
per la ventilazione si applica: L
W
=1h –1 .
– Utilizzo dell'apparecchio e delle sostan-
ze, per le quali deve essere utilizzato,
inclusa la procedura sicura per l'elimi-
nazione del materiale raccolto solo da
parte di personale qualificato.
– Questo apparecchio contiene polveri
nocive alla salute. Tutti gli interventi di
svuotamento e di manutenzione, inclu-
sa l’eliminazione dei serbatoi di raccolta
della polvere, devono essere eseguiti
solo da personale specializzato che in-
dossa i necessari mezzi individuali di
protezione.

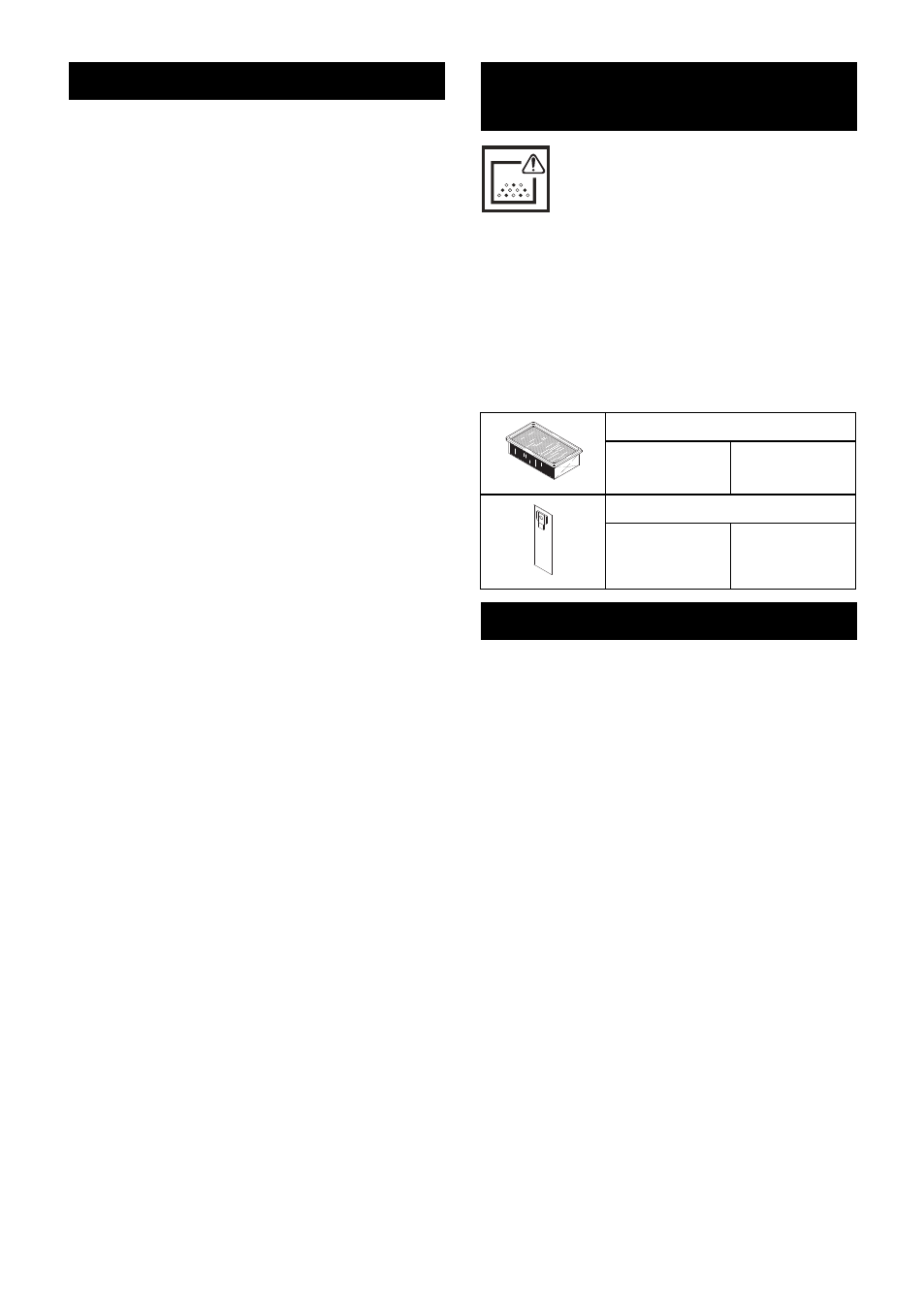

Parti dell'apparecchio Simboli riportati
sull’apparecchio
Filtro plissettato piatto
Codice N°
6.904-367.0
Sacchetto filtro di carta
Codice N°
6.904-208.0
Norme di sicurezza
36 IT
