Parti dell'apparecchio, Contrassegno colore – Karcher BV 5-1 User Manual
Page 28

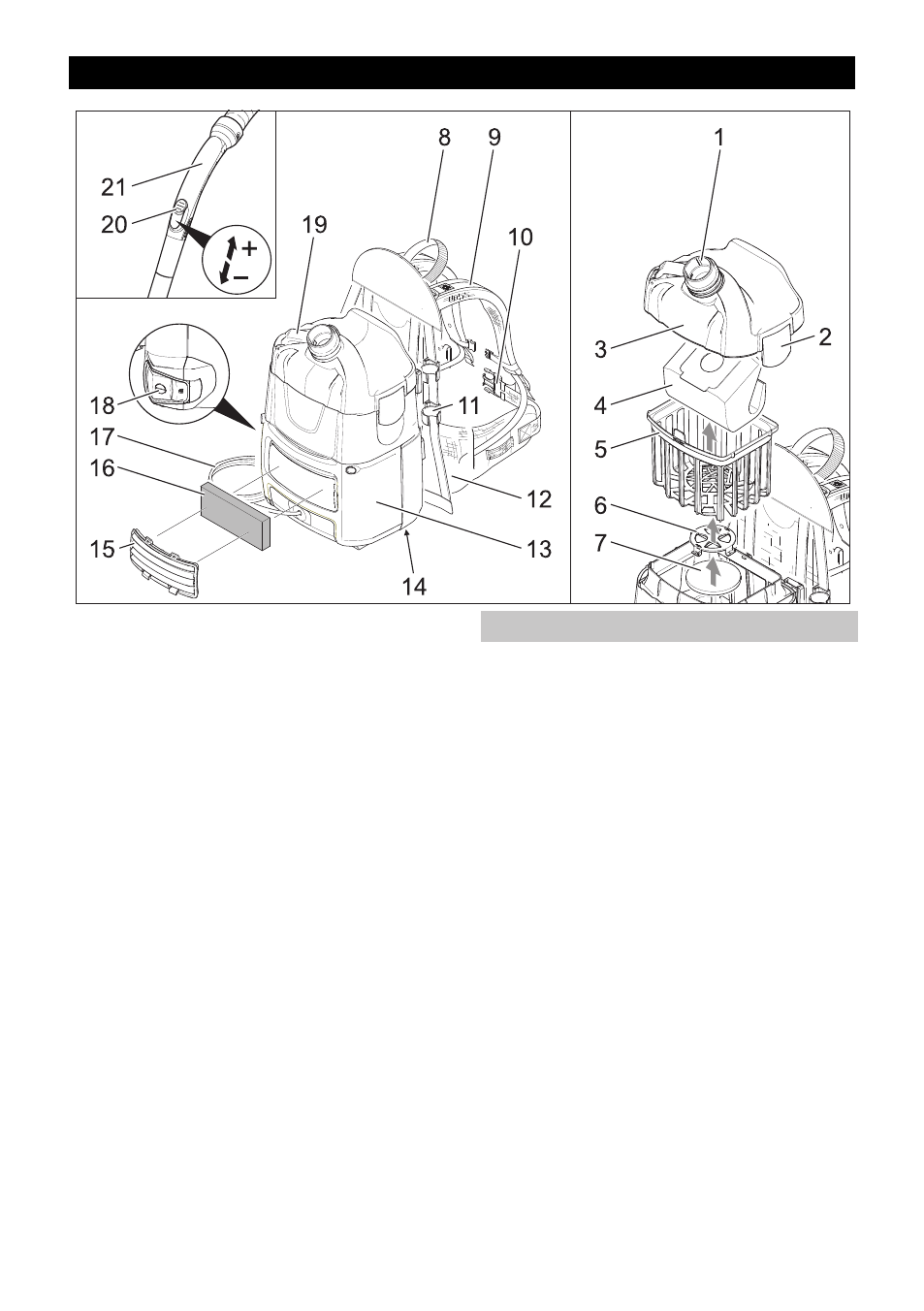

– 3
1 Raccordo di aspirazione (esterno)
2 Chiusura del coperto del filtro
3 Coperchio del filtro
4 Sacchetto filtro plissettato
5 Cesto per filtro principale
6 Griglia del filtro di protezione motore
7 Filtro protezione motore
8 Impugnatura
9 Sostegno per spalle con tenditore cen-
trale e finale
10 Cintura
11 Sostegno per tubo di aspirazione
12 Imbottitura schienale
13 Carter
14 Targhetta
15 Copertura
16 Filtro aria di scarico
17 Cavo di alimentazione
18 Interruttore principale
19 Gancio per cavo di alimentazione (apri-
bile)
20 Regolatore di potenza aspirazione
(continuo)
21 Gomito
– Gli elementi di comando per il processo
di pulizia sono gialli.
– Gli elementi di comando per la manu-
tenzione ed il service sono grigio chia-
ro.
Parti dell'apparecchio
Contrassegno colore
28
IT
