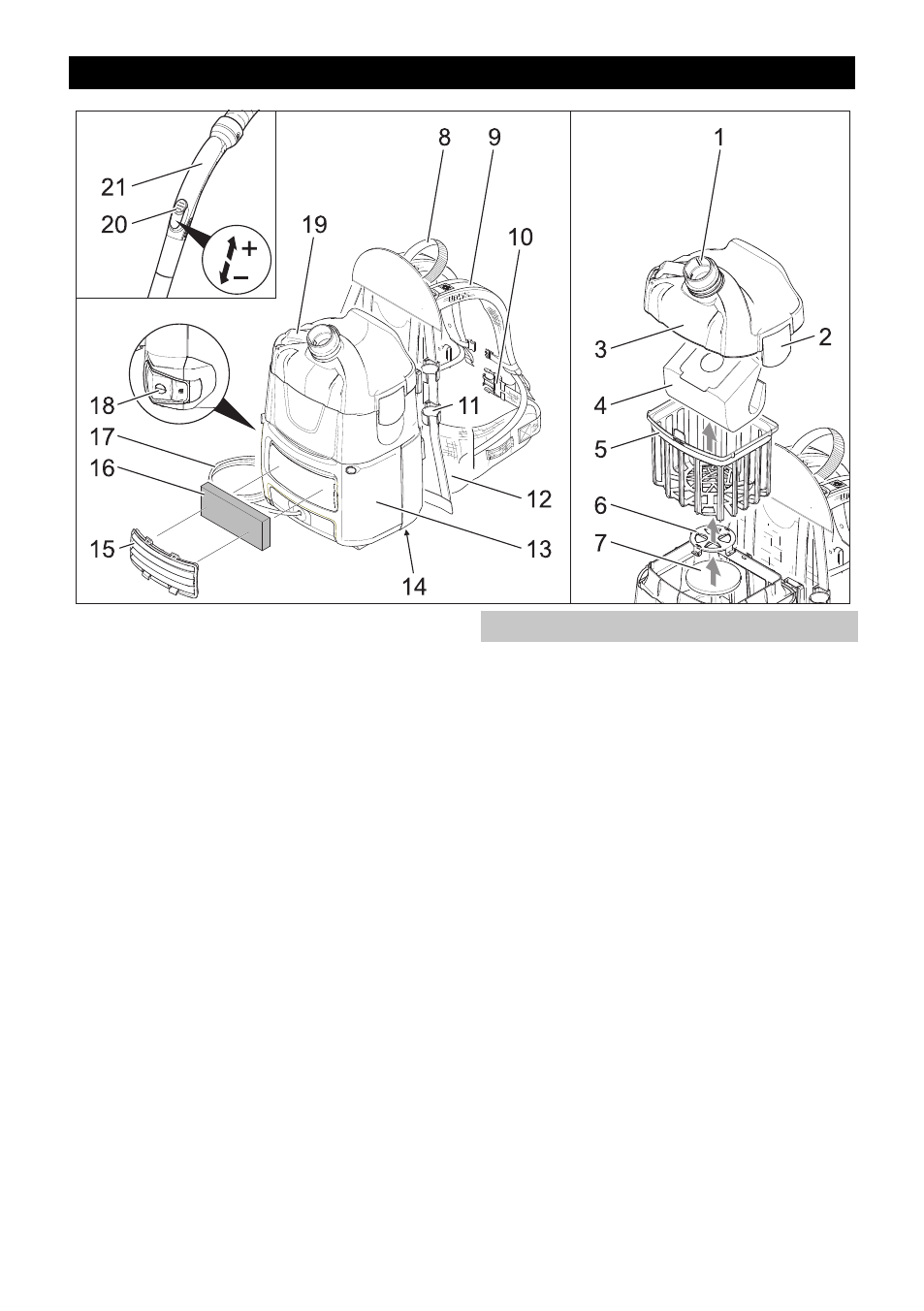

– 3
1 Sací hrdlo (venku)
2 Uzávěr krytu filtru
3 Kryt filtru
4 Filtrační sáček z netkané textilie
5 Hlavní filtrační koš
6 Mřížka ochranného filtru motoru
7 Ochranný filtr motoru
8 Rukojet'
9 Ramenní nosič se středovým a konco-
vým napínákem
10 Bederní úvaz
11 Držák sací trubky
12 Opěradlové čalounění
13 Plášt'
14 typový štítek
15 Kryt
16 Filtr odváděného vzduchu
17 Sít'ový kabel
18 Hlavní spínač
19 Hák na síťový kabel (výklopný)
20 Regulátor sací síly (plynule regulovatel-
né)
21 Násadka
– Obslužné prvky čisticího procesu jsou
žluté.
– Obslužné prvky údržby a servisních
oprav jsou světle šedé.
