Page 3
-
2

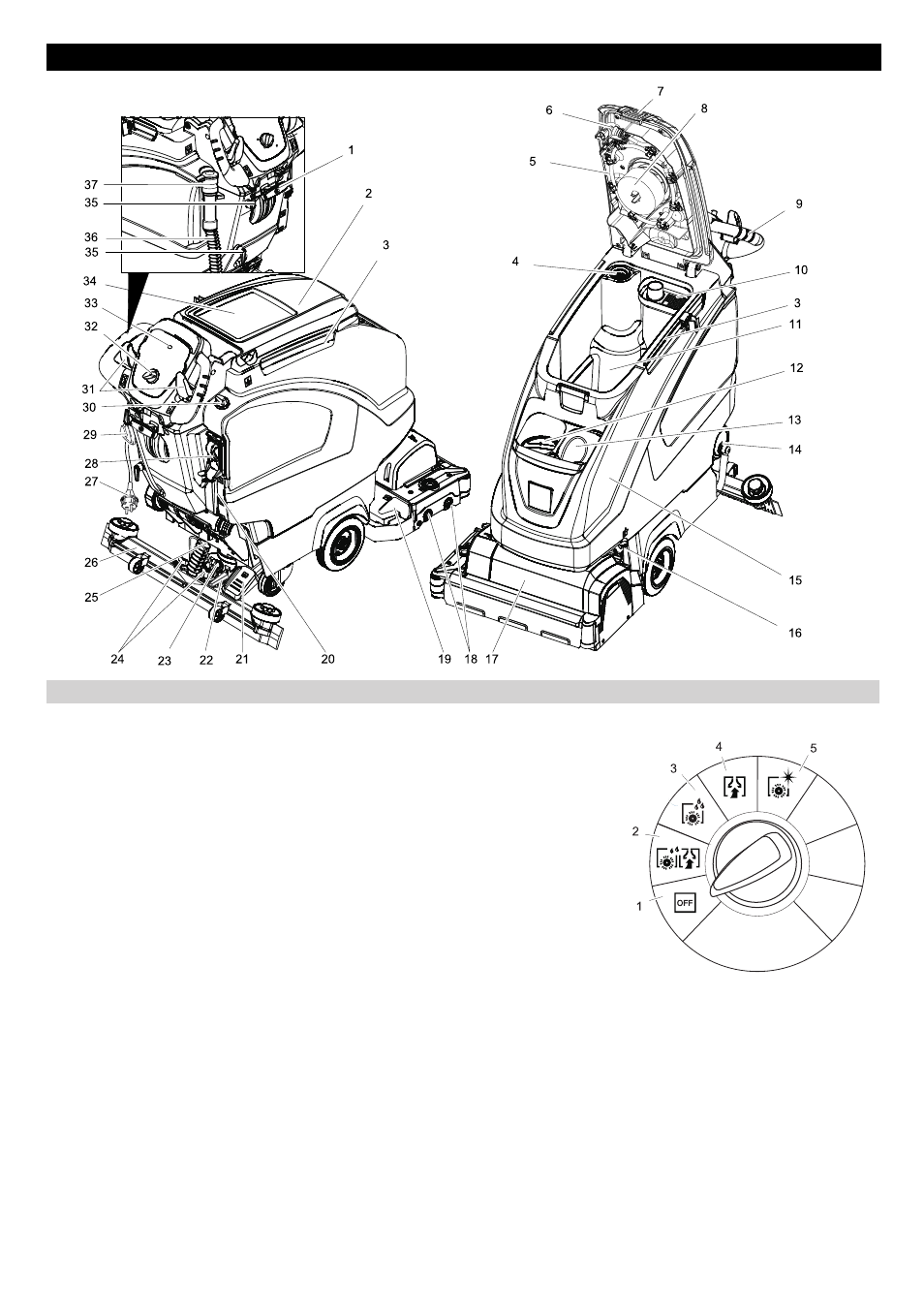

1 Hebel Saugbalkenabsenkung
2 Deckel Schmutzwassertank
3 Halteschiene für Homebase
4 Flusensieb
5 Schmutzwassertank Spülystem (Option)
6 Flexibler Verschluss Spülsystem (Option)
7 Verriegelung Schmutzwassertank
8 Schwimmer
9 Schubbügel
10 Grobschmutzsieb
11 Schmutzwassertank
12 Einfüllöffnung Frischwassertank
13 Halter Reinigungsmittelflasche
14 Verschluss Frischwassertank mit Filter
15 Frischwassertank
16 Verriegelung des Tanks
zusätzlich mit Blech und Schraube ge-
sichert
17 Reinigungskopf (Abbildung symbolisch) *
18 Bürstenwalzen (R-Reinigungskopf)
Scheibenbürste (D-Reinigungskopf)
19 Grobschmutzbehälter (nur BR)
20 Füllstandsanzeige Frischwasser
21 Pedal zum Anheben/Absenken des
Reinigungskopfes
22 Hebel zur Verringerung vom Bürsten-
anpressdruck
23 Drehgriff zum Neigen des Saugbalkens
24 Flügelmuttern zum Befestigen des
Saugbalkens
25 Saugschlauch
26 Saugbalken
27 Netzkabel mit Netzstecker
28 Füllautomatik Frischwassertank (Option)
29 Zugentlastungshaken
30 Regulierknopf Wassermenge
31 Sicherheitsschalter
32 Programmwahlschalter
33 Sicherung Bürstenantrieb
34 Abstellfläche für Reinigungsset „Home-
base Box“
35 Kabelhaken
36 Ablassschlauch Schmutzwasser
37 Dosiereinrichtung für Schmutzwasser
–
Bedienelemente für den Reinigungs-
prozess sind gelb.
–
Bedienelemente für die Wartung und
den Service sind hellgrau.
1 OFF
Gerät ist ausgeschaltet.
2 Normal-Modus
Boden nass reinigen und Schmutzwas-
ser aufsaugen.
3 Intensiv-Modus
Boden nass reinigen und Reinigungs-
mittel einwirken lassen.
4 Saug-Modus
Schmutzflotte aufsaugen.
5 Polier-Modus
Boden ohne Flüssigkeitsauftrag polieren.
Bedien- und Funktionselemente
Abbildung Scheuersaugmaschine
Farbkennzeichnung
Programmwahlschalter
3
DE
