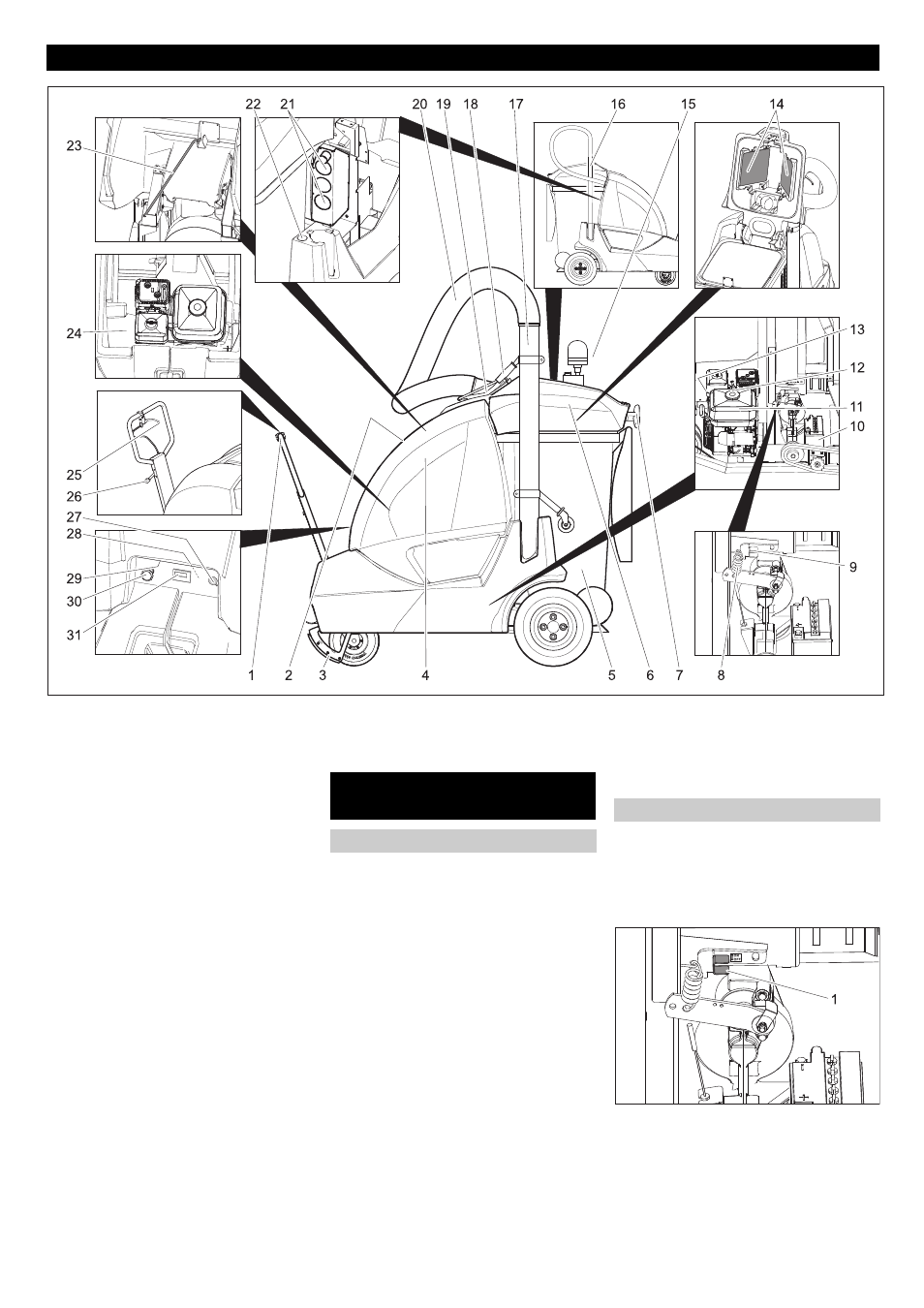

- 3
1 Tiisel
2 Panipaik
3 Äärekivile sõitmise abivahend
(lisavarustus) *
4 Seadme kate
5 Prahimahuti
6 Imipea
7 Filtripuhastuse käepide (lisavarustus,
peentolmufiltri lisakomplekt)*
8 Pidurivedru
9 Vabakäiguhoob
10 Aku
11 Kütusepaak
12 Paagi lukk
13 Kütusekraan
14 Jämefilter (lisavarustus, peentolmufiltri
lisakomplekt)*
15 Vilkur (lisavarustus)*
16 Puhumistoru (lisavarustus, lehepuhur)
17 Imitoru
18 Käepide
19 jämeda prahi klapp
20 Imemisvoolik
21 Imemise heitgaasiavad
22 tööriistahoidik (harjale, kühvlile...)
23 Kapotikaane tugi
24 Panipaik 5-liitrise reservkanistri jaoks
(PxLxK: 165x147x247 mm)
25 Lukustusest vabastamine/pidur
26 Gaasikang
27 Süütelukk
28 Elektristarteri kaitse, 15 A (tagaküljel)
29 Seadme katte käepide
30 Õhuklapp
31 Töötundide loendur
* 1.183-904,0 puhul tarnekomplektis
ƽ Oht
Vigastusoht! Ärge kasutage masina
mahalaadimiseks kahveltõstukit.
Toimige mahalaadimisel järgmiselt:

Lõigake katki plastmassist pakkepael ja
eemaldage kile.
 Eemaldage kinnituspunktidest
kinnituslindid.
 Eemaldage esiratta blokeering.
 Seadistada vabakäiguhoob seadme
liigutamiseks välise jõuga (vt allpool).
 Liigutage masin edasisuunas
kaubaaluselt maha.
 Lükake imipea üles.
 Sulgege prahimahuti kaas.
 Tõmmake prahimahuti suunaga taha
masinast välja.
 Valage akuhape akusse (vt ptk
"Hooldus ja jooksevremont").
 Ühendage must maanduskaabel akuga
ja keerake kinnituskruvi kinni.
 Lükake prahimahuti masinasse.
 Avage prahimahuti kaas.
 Lükake imipea alla.
 Seadistada vabakäiguhoob seadme
omajõuliseks liigutamiseks (vt allpool).
Masinat saab liigutada kahel viisil:
(1) Masinat lükates (vt alalõiku "Masina
liigutamine välise jõu abil").
(2) Sõites (vt alalõiku "Masina omajõuline
liigutamine").
ƽ Oht
Vigastusoht! Enne vabakäigu sissepanekut
tuleb masinat kaitsta iseenesliku
veeremahakkamise vastu.

Avage kapott ja toestage kapotitoega.
1 Vabakäiguhoob

Suruge punane vabakäiguhoob alla,
lükake vasakule ja laske asendisse
fikseeruda.
Veoajam on sellega lukustatud.

Sulgege seadme kate.
Masinat saab lükata.
