4 Deutsch
Der Bedienhebel kann 3 Stellungen ein-
nehmen:
– Unten (eingerastet): Schneeschild
liegt durch das Eigengewicht am Boden
und folgt den Unebenheiten (schwim-
mend).
– Unten (nicht eingerastet): Schnee-
schild absenken.
– Oben: Schneeschild anheben.
Der Bedienhebel kann 2 Stellungen ein-
nehmen:
– Unten: Schneeschild nach Rechts
schwenken.
– Oben: Schneeschild nach Links
schwenken.
Der Anbau des Kehrsystems erfolgt in um-
gekehrter Reihenfolge wie der Anbau des
Schneeschildes.
Î
Nach dem Anbauen des Kersystems
Kehrspiegel der Seitenbesen kontrollie-
ren und bei Bedarf einstellen (siehe Be-
triebsanleitung der Kehrmaschine).
– Das Streugerät ist zum Streuen von tro-
ckenem, rieselfähigem Streugut, wie
Sand, Splitt und Granulaten geeignet.
– Es ist verboten, gesundheits- und um-
weltschädliche Streumaterialien zu ver-
wenden. Hinweise des
Streugutherstellers beachten.
– Die Kehrmaschine darf nicht mit
Schneeketten betrieben werden.
– Vor der Nutzung der Kehrmaschine im
Kehrbetrieb muss der Streuer entfernt
werden.
– Der Streuer darf nur am ICC 1 verwen-
det werden.
ƽ
Gefahr
Verletzungsgefahr durch drehende Ma-
schinenteile. Bei laufendem Streuer nicht in
das Gerät greifen.
Î Gerät auf einer ebenen Fläche abstel-
len.
Î Zündschlüssel abziehen.
Î Feststellbremse arretieren.

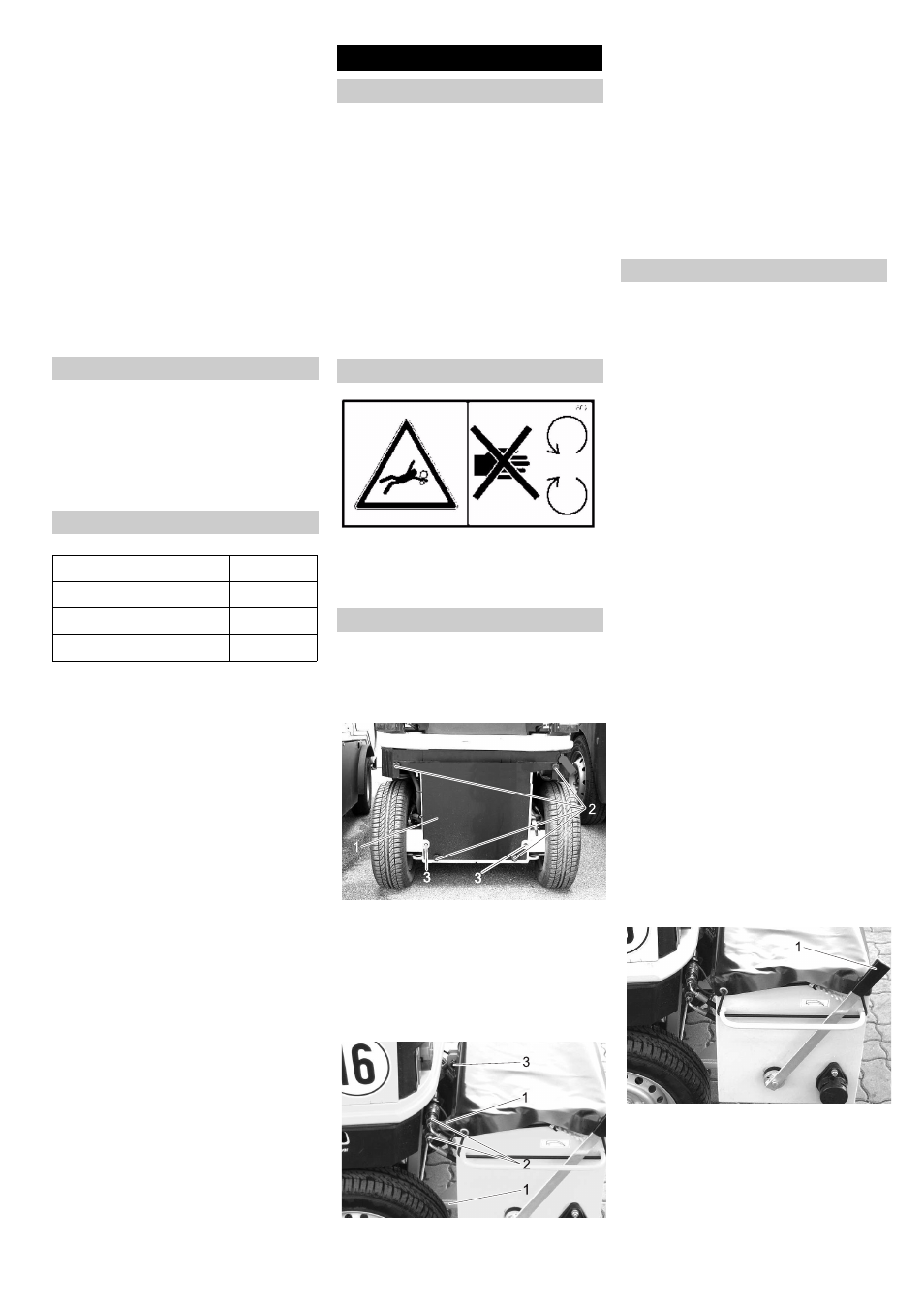

1 Heckverkleidung
2 Befestigungsschraube
3 Haltebohrungen für Streuer
Î Alle 4 Befestigungsschrauben heraus-
drehen.
Î Heckverkleidung abnehmen.
1 Halterung unten
2 Hydraulik-Schnellkupplung
3 Halterung oben
Î Streuer zu zweit anheben und die Bol-
zen des Streuers in die Haltebohrungen
am Fahrzeug aufschieben.
Î Obere Halterung ausrichten, Bolzen
durchstecken und mit Splint sichern.
Î Hydraulik-Schnellkupplungen verbinden.
Î Sicherstellen, dass die Auspuffgase mit
einem Winkelstück vom Streuer weg-
geleitet werden.
ṇ
Warnung
Verletzungsgefahr, Beschädigungsgefahr
durch herumfliegendes Streugut.
Während des Streubetriebs auf Personen
und Fahrzeuge achten.
Î
Vor Inbetriebnahme ordnungsgemäße
Montage und Dichtigkeit der Hydrauli-
schen Anlage prüfen.
Î Abdeckplane abnehmen und Streugut
einfüllen.
Zugelassenes Streugut:
– Sand, Splitt, Granulat. Korngröße 3...8 mm
– Beimengung von trockenem Streusalz.
Hinweis
Wird Streusalz beigemengt, muss darauf
geachtet werden, dass Streugut und Salz
trocken sind.
Nasses Streugut gefriert unter 0°C und
führt zu Störungen.
Hinweis
Der Kehrgutbehälter des ICC 1 kann als
Vorratsbehälter für Streugut verwendet
werden, wenn folgende Vorgaben einge-
halten werden:
– Maximale Zuladung 250 kg.
– Das Abluftgitter am Kehrgutbehälter
muss abgedeckt werden.
– Feuchtes oder nasses Streugut nicht
über längere Zeit im Kehrgutbehälter
lagern um Klumpenbildung zu vermei-
den.
– Kehrgutbehälter beim Nachfüllen des
Streuers langsam kippen, damit das
Streugut nicht neben den Streuer fällt.
Î Abdeckplane anbringen.
1 Hebel Streugutdosierung
Î Streugutdosierung am Hebel einstellen.
ṇ Warnung
Hoher Verschleiß durch zu hoch eingestell-
tem Hebel Streugutdosierung. Hebel nur so
hoch einstellen, dass das Streugut nicht
selbstständig aus dem Behälter austritt.
Heben/Senken
Schwenken
Kehrsystem anbauen
Technische Daten
Schildbreite 125 cm
Schildhöhe 50 cm
minimale Räumbreite 106 cm
Gewicht ca. 73 kg
Streuer
Bestimmungsgemäße Verwendung
Symbole auf dem Gerät
Anbau
Bedienung
