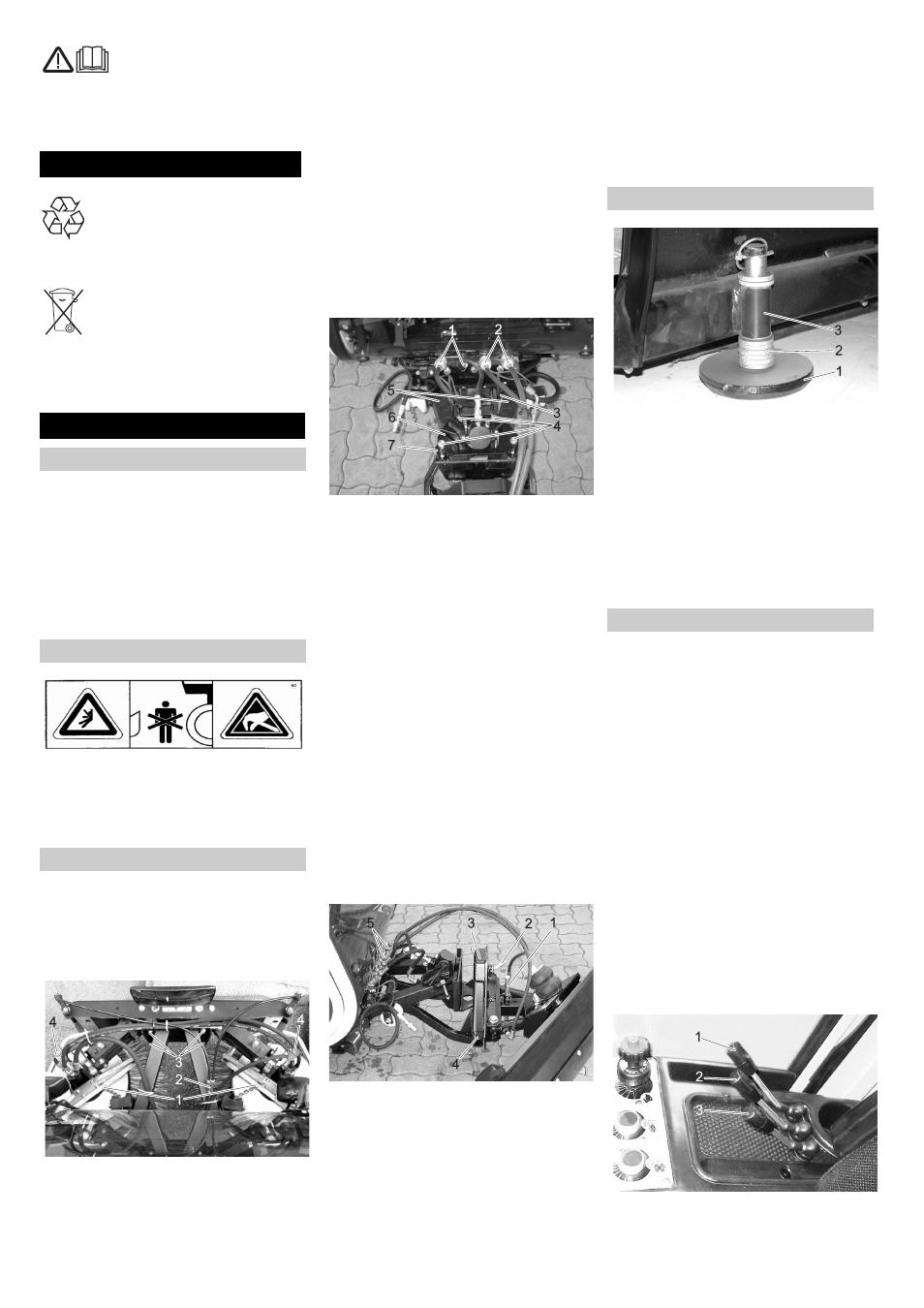

Deutsch 3
Lesen Sie vor der ersten Be-
nutzung Ihres Gerätes diese
Betriebsanleitung und handeln Sie danach.
Bewahren Sie diese Betriebsanleitung für
späteren Gebrauch oder für Nachbesitzer
auf.
– Das Schneeschild darf nur zur Schnee-
räumung von leicht schiebbarem
Schnee verwendet werden, für alle an-
deren Arbeiten ist das Schild nicht ge-
eignet.
– Die Kehrmaschine darf nicht mit
Schneeketten betrieben werden.
– Das Schneeschild darf nur am ICC 1
verwendet werden.
ƽ Gefahr
Quetschgefahr durch Einklemmen zwi-
schen Schneeschild und Fahrzeug.
Nicht zwischen Schneeschild und Fahr-
zeug aufhalten.
Î Gerät auf einer ebenen Fläche abstel-
len.
Î Seitenbesen absenken.
Î Zündschlüssel abziehen.
Î Feststellbremse arretieren.
1 Kette zum Anheben des Seitenbesens
2 Kupplung Sprühsystem
3 Befestigungsschraube
4 Hydraulik-Schnellkupplung
Î Beide Ketten zum Anheben der Seiten-
besen abschrauben.
Î Beide Hydraulik-Schnellkupplungen
trennen, Staubkappen aufschieben und
Schläuche mit Kabelbindern am Gerät
befestigen.
Î Kupplung Sprühsystem trennen und
Schlauchende mit beiliegendem Stop-
fen verschließen.
Î Befestigungsschrauben (4 x) heraus-
drehen.
Î Kehrsystem entfernen.
Î Schneeschild auf Risse und sonstige
Beschädigungen untersuchen, ggf.
Schäden beheben.
1 Hydraulik-Schnellkupplung Heben/
Senken
2 Hydraulik-Schnellkupplung Schwenk-
zylinder.
3 Bolzen
4 Befestigungsschraube
5 Halter Kehrsystem
6 Dreieckaufnahme
7 Klemmplatte
Î Dreieckaufnahme am Halter Kehrsys-
tem ansetzen.
Î Klemmplatte auf der Unterseite dage-
gensetzen.
Î Dreieckaufnahme und Klemmplatte mit
4 Befestigungsschrauben und selbstsi-
chernden Muttern verbinden und fest-
ziehen.
Î Bolzen einsetzen und mit Splint si-
chern.
Î Hydraulik-Schnellkupplungen Heben/
Senken mit dem Gerät verbinden.
1 Bolzen 1
2 Bolzen 2
3 Halter Schneeschild
4 Dreieckaufnahme
5 Hydraulik-Schnellkupplung Schwenk-
zylinder.
Î Schneeschild von oben auf die Dreieck-
aufnahme setzen.
Î Bolzen 2 einsetzen und mit Splint si-
chern.
Î Bolzen 1 in obere Stellung bringen und
mit Splint sichern.
Î Hydraulik-Schnellkupplungen Schwenk-
zylinder mit dem Gerät verbinden.
Î Bolzen 3 einsetzen und mit Splint si-
chern.
1 Gleitkufe
2 Unterlegscheibe
3 Schneeschild
Î So viele Unterlegscheiben zwischen
Gleitkufe und Schneeschild einsetzen,
dass das Schneeschild den Boden
leicht berührt.
Î Restliche Unterlegscheiben über dem
Schneeschild auf die Gleitkufe schieben.
Î Gleitkufe mit Splint sichern.
ƽ
Gefahr
Verletzungsgefahr, Beschädigungsgefahr:
Maximal zulässige Räumgeschwindigkeit
von 15 km/h einhalten.
Bei unebenem Boden Räumgeschwindig-
keit reduzieren.
Nicht mit hoher Geschwindigkeit in einen
Schneehügel fahren.
Schneeschild nur schwenken, wenn sich
keine Person im Gefahrenbereich aufhält.
Schneeschild vor dem Schwenken anhe-
ben.
Unfallgefahr durch Entlastung der Vorder-
achse und dadurch eingeschränkter Lenk-
barkeit des Fahrzeugs. Nur mit
Schneeschild in Stellung Schwimmend
oder Angehoben fahren, nie in Stellung Ab-
gesenkt.
Î
Vor Inbetriebnahme ordnungsgemäße
Montage und Dichtigkeit der Hydrauli-
schen Anlage prüfen.
1 Schneeschild schwenken
2 Streuer ein/aus
3 Schneeschild heben/senken
Umweltschutz
Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die Ver-
packungen nicht in den Hausmüll,
sondern führen Sie diese einer Wie-
derverwertung zu.
Altgeräte enthalten wertvolle recyc-
lingfähige Materialien, die einer Ver-
wertung zugeführt werden sollten.
Batterien, Öl und ähnliche Stoffe
dürfen nicht in die Umwelt gelan-
gen. Bitte entsorgen Sie Altgeräte
deshalb über geeignete Sammel-
systeme.
Schneeschild
Bestimmungsgemäße Verwendung
Symbole auf dem Gerät
Anbau
Gleitkufen einstellen
Bedienung
