CZ
53
4-5 se nachází ve spodní části svorkovnice.
3. Umístěte vodiče N a

podle schématu (viz
obrázek) a proveďte připojení dotažením šroubů svorek
na doraz.
4. Umístěte zbývající vodiče do svorek 1-2-3 a
dotáhněte šrouby.
5. Upevněte napájecí kabel do příslušné kabelové
příchytky.
6. Zavřete kryt svorkovnice zašroubováním šroubu V.
Připojení napájecího kabelu do elektrické sítě
Na kabel namontujte normalizovanou zástrčku,
vhodnou pro proudový odběr, který je uveden na štítku
s jmenovitými údaji (viz tabulka Technické údaje).
Zařízení je třeba připojit přímo do elektrické sítě
s použitím omnipolárního jističe s minimální vzdáleností
kontaktů 3 mm, zapojeného mezi zařízení a elektrickou
síť. Jistič musí být zvolen tak, aby odpovídal
uvedenému proudovému odběru, aby byl ve shodě
s normami NFC 15-100 (zemnicí vodič nesmí být
přerušen jističem). Napájecí kabel musí být umístěn
tak, aby žádná jeho část nepřišla do styku s teplotami
převyšujícími 50 °C.
Před zapojením se ujistěte, že:
• Je
zásuvka řádně uzemněna a odpovídá zákonným
předpisům;
• je zásuvka schopna snášet proudový odběr
odpovídající maximálnímu výkonu zařízení,
uvedenému na štítku s jmenovitými údaji;
• se napájecí napětí pohybuje v rozmezí uvedeném na
štítku s jmenovitými údaji;
• je zásuvka kompatibilní se zástrčkou zařízení. Když
zásuvka není kompatibilní se zástrčkou, obraťte
se kvůli výměně na autorizovaného technika.
Nepoužívejte prodlužovací kabely nebo rozvodky.
! Po ukončení instalace zařízení musí zůstat elektrický
kabel a elektrická zásuvka snadno přístupné.
! Kabel se nesmí ohýbat ani stlačovat.
! Kabel se musí pravidelně kontrolovat a dle potřeby
vyměnit, a to výhradně autorizovanými techniky.
! Firma neponese žádnou odpovědnost za
nedodržení těchto předpisů.
Bezpečnostní řetěz
! Aby se předešlo náhodnému převrácení zařízení,
například z důvodu zavěšení se hrajícího si dítěte
na dvířka trouby, je TŘEBA provést instalaci
bezpečnostního řetízku!
Sporák je vybaven bezpečnostním řetízkem, který je
třeba upevnit prostřednictvím šroubu (není dodáván
se sporákem) ke stěně za zařízením, ve stejné výšce
v jaké je řetízek připojen k zařízení. Zvolte šroub a
ukotvení šroubu v souladu s druhem materiálu stěny,
která se nachází za zařízením. Pokud má hlava
šroubu menší průměr než 9 mm, je třeba použít
podložku. Betonové stěny vyžadují použití šroubu o
průměru nejméně 8 mm a délce 60 mm.

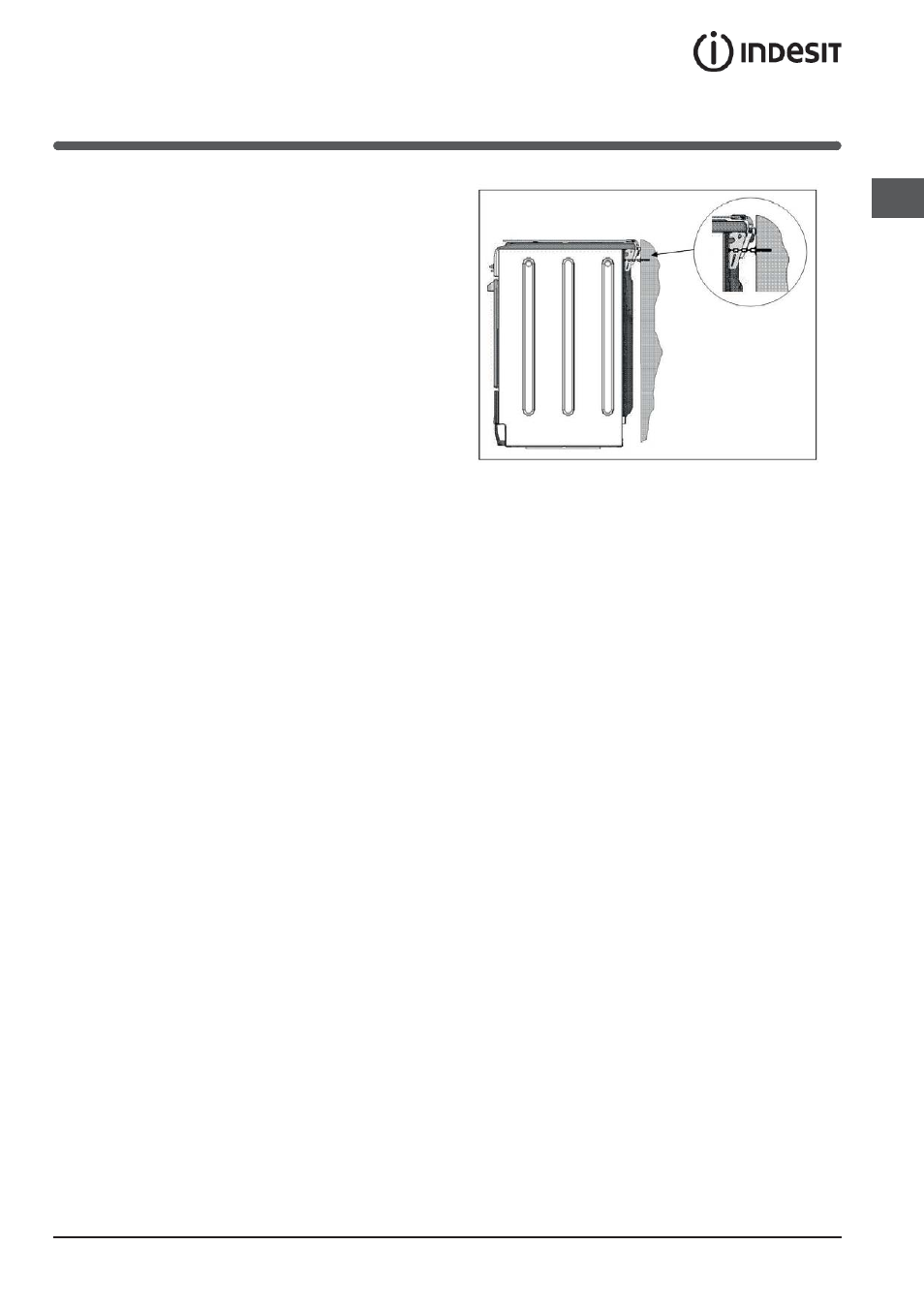

Ujistěte se, že je řetízek připevněn k zadní části
sporáku a ke stěně způsobem znázorněným
na obrázku tak, aby zůstal po instalaci napnutý
vodorovně s úrovní podlahy.
