PL N oraz

zgodnie ze schematem (patrz rysunek)
i wykonać podłączenie dokręcając mocno śruby
zacisków.
4. umieścić pozostałe przewody w zaciskach 1-2-3 i
dokręcić śruby.
5. zamocować przewód zasilający w odpowiedniej
prowadnicy.
6. zamknąć pokrywę skrzynki zaciskowej przykręcając
śrubę V.
Podłączenie przewodu zasilającego do sieci
Zamontować na przewodzie znormalizowaną wtyczkę
dostosowaną do obciążeń wskazanych na tabliczce
znamionowej umieszczonej na urządzeniu (patrz tabela
Dane techniczne
).
Urządzenie należy podłączyć bezpośrednio do
sieci przy użyciu wyłącznika wielobiegunowego o
odległości styków co najmniej 3 mm, instalowanego
pomiędzy urządzeniem a siecią. Wyłącznik musi
być dostosowany do wskazanych obciążeń i musi
odpowiadać normom NFC 15-100 (przewód uziemienia
nie powinien być przerwany przez wyłącznik). Przewód
zasilania powinien być umieszczony tak, aby w
żadnym punkcie nie był narażony na temperaturę
przekraczającą 50° C.
Przed wykonaniem podłączenia należy się upewnić,
czy:
• gniazdko posiada odpowiednie uziemienie i czy jest
zgodne z obowiązującymi przepisami;
• gniazdko jest w stanie wytrzymać maksymalne
obciążenie mocy urządzenia, wskazane na tabliczce
znamionowej;
• napięcie zasilania odpowiada wartościom podanym
na tabliczce znamionowej;
• gniazdko jest kompatybilne z wtyczką urządzenia.
Jeśli gniazdko nie jest kompatybilne z wtyczką,
należy się zwrócić do autoryzowanego technika
w celu dokonania wymiany. Nie stosować
przedłużaczy ani rozgałęziaczy.
! Po zainstalowaniu urządzenia przewód elektryczny i
gniazdko prądu powinny być łatwo dostępne.
! Przewód nie powinien być pozaginany ani
przygnieciony.
! Przewód powinien być okresowo sprawdzany
i wymieniany wyłącznie przez autoryzowanych
techników.
! Producent nie ponosi żadnej odpowiedzialności,
jeśli powyższe normy nie będą przestrzegane.
Łańcuszek bezpieczeństwa
! Aby uniknąć przechylania się urządzenia (np w
przypadku wejścia dziecka na drzwiczki), NALEŻY
zainstsalować łańcuszek bezpieczeńtwa!
Łańcuszek należy przymocować do ściany znajdującej się
bezpośrednio za urządzeniem, przy pomocy wkrętu (wkręt
nie jest dodawany do urządzenia), na wysokości miejsca,
w którym łańcuszek przymocowany jest do urządzenia.
Wkręt powinien zostać odpowiednio dobrany, w zależności
od materiału, zktórego wykonana jest ściana znajdująca
się za urządzeniem. Jeśli główka wkrętu ma średnicę
mniejszą niż 9mm, należy użyć podkładki.
Jeżeli ściana za urządzeniem jest betonowa, wkręt musi
mieć średnicę conajmniej 8mm i długość conajmniej
60mm.

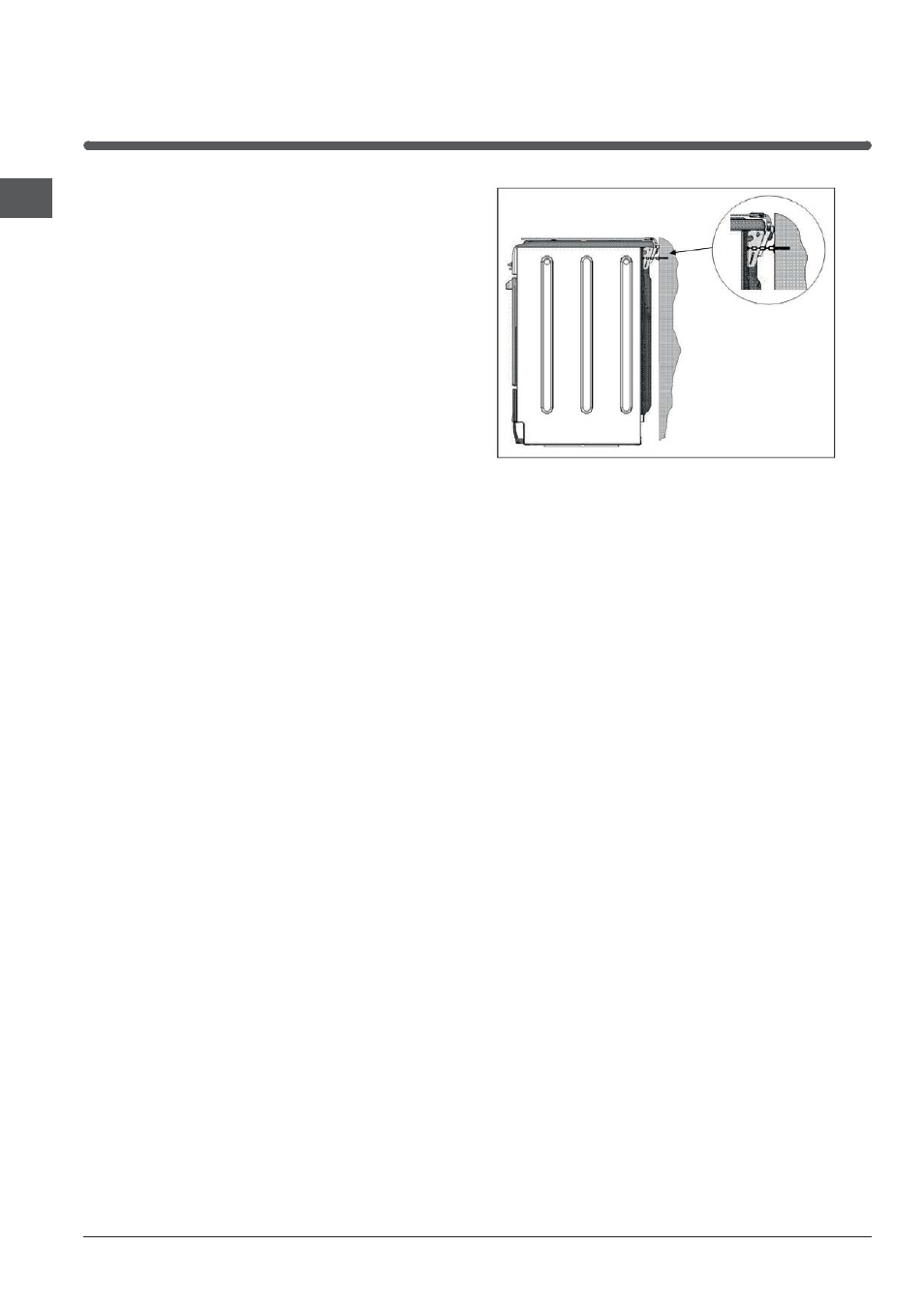

Upewnij się, że łańcuszek został dobrze
przymocowany do ściany. Powinien być napięty i
znajdować się w pozycji poziomej (równoległej do
podłoża)- patrz rysunek.
