ES
37
560 mm.
45 mm.
555 mm
55 mm
475 mm

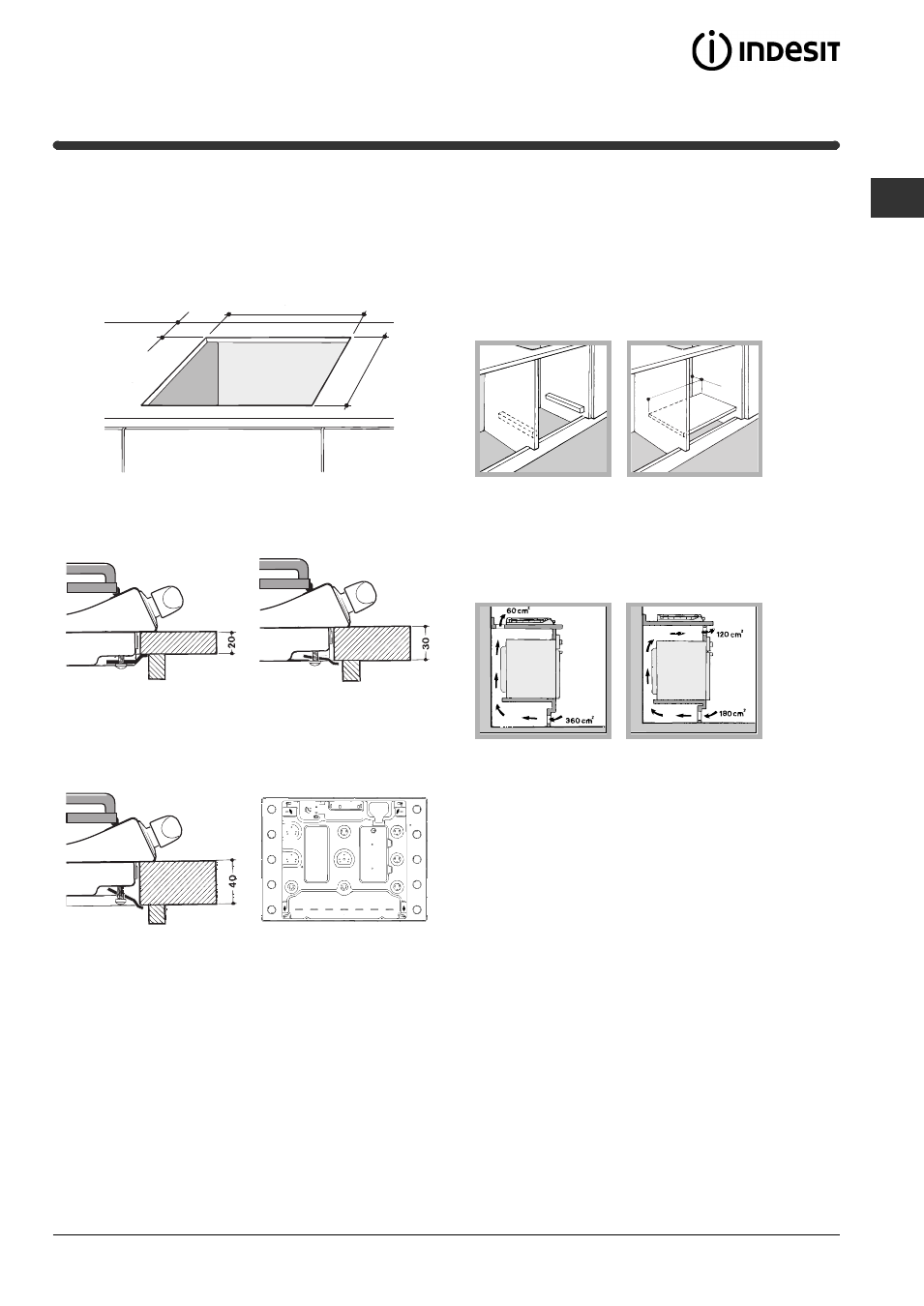

• El espacio para el mueble deberá tener las
dimensiones indicadas en la figura. Se han previsto
ganchos de fijación que permiten fijar la encimera a
superficies de 20 a 40 mm. de espesor. Para un
buena fijación de la encimera, es aconsejable usar
todos los ganchos que se suministran.
Esquema de fijación de los ganchos
Posición del gancho para Posición del gancho para
superficies H=20mm superficies H=30mm
Adelante
Posición del gancho para Atrás
superficies H=40mm
! Use los ganchos contenidos en el “paquete de
accesorios”
• Cuando la encimera no se instale sobre un horno
empotrado, es necesario introducir un panel de
madera como aislamiento. El mismo deberá
colocarse a una distancia mínima de 20 mm. de la
pared inferior de la encimera.
Aireación
Para garantizar una buena aireación es necesario
eliminar la pared posterior del hueco para el horno. Es
preferible instalar el horno apoyado sobre dos listeles
de madera o sobre una superficie continua que tenga
una abertura de 45 x 560 mm. como mínimo (ver las
figuras).
Cuando la instalación se realice sobre un horno
empotrado sin ventilación forzada de enfriamiento, se
debe garantizar la presencia de tomas para la
entrada y salida de aire que permitan una adecuada
aireación en el interior del mueble (ver las figuras).
Conexión eléctrica
Las encimeras que poseen cable de alimentación
tripolar, se fabrican para funcionar con corriente
alterna, a la tensión y frecuencia de alimentación
indicadas en la placa de características (ubicada en
la parte inferior de la encimera). El conductor de
puesta a tierra del cable se distingue por los colores
amarillo-verde. Cuando se realiza la instalación sobre
un horno empotrado, la conexión eléctrica de la
encimera y la del horno se deben realizar por
separado, ya sea por razones de seguridad eléctrica,
como para facilitar la eventual extracción del horno.
Conexión del cable de alimentación eléctrica a la red
Instale en el cable un enchufe normalizado para la
carga indicada en la placa de características.
En el caso de conexión directa a la red, es necesario
interponer entre el aparato y la red, un interruptor
omnipolar con una distancia mínima entre los
contactos de 3 mm., dimensionado para esa carga y
que responda a las normas vigentes (el conductor de
