6

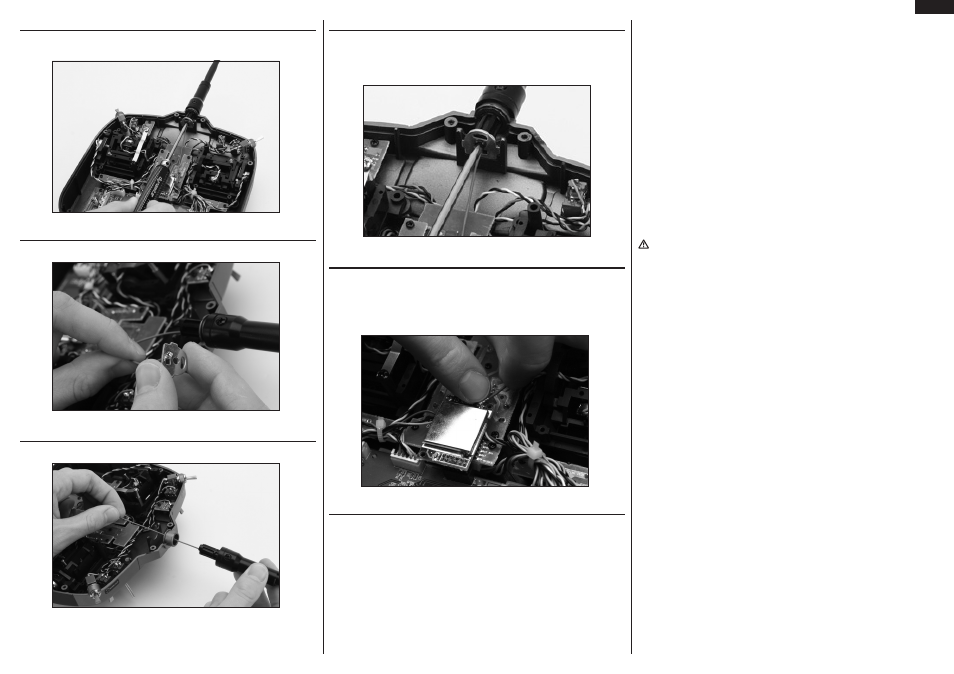

ETAPE 6
Dévissez la vis qui maintient la platine d’appui au support d’antenne à l’aide d’un
tournevis Phillips.
ETAPE 7
Sortez la platine ajourée de l’antenne en la faisant glisser hors du fi l d’antenne.
ETAPE 8
Glisser l’antenne assemblée par le trou supérieur de l’émetteur.
ETAPE 9
Montez le nouvel ensemble d’antenne dans l’émetteur. Faites passer le fi l de
l’antenne par la fente rectangulaire de la platine métallique.
Vérifi ez que l’ergot à la base du support d’antenne occupe la fente non rectangulaire.
Veillez à ne pas pincer le fi l d’antenne. Fixez-le au moyen de la vis Phillips.
ETAPE 10
Saisissez le câble d’antenne près du connecteur coaxial et alignez le en dehors de
la platine RF. En utilisant votre autre main ou un tournevis, appuyer le connecteur
coaxial sur le connecteur de la platine RF. (en cas d’utilisation d’un tournevis,
veillez à ne pas endommager de composants sur la carte). Si le fi l est correcte-
ment connecté, il doit pouvoir pivoter légèrement sans se débrancher.
ETAPE 11
Reconnectez les câbles de la coque arrière sur la prise correspondante de la platine
avant. Assurez-vous que le montage est correct en vérifi ant que tous les câbles,
vis et autres pièces se retrouvent dans leurs positions d’origine une fois la nouvelle
antenne installée. Contrôlez qu’aucun câble ne se trouve entortillé ou ne risque de se
trouver coincé une fois l’émetteur remonté. Remontez le boîtier, réinstallez les piles
et le couvercle, effectuez un contrôle de portée.
Procédures pour le contrôle de portée :
1. Placez le modèle au sol, en sécurité et radio allumée, puis éloignez-vous de 30
pas (env. 25 mètres).
2. Tenez-vous face au modèle, l’émetteur étant dans votre position de vol normale,
et placez la radio en mode contrôle de portée. Ensuite, appuyez sur le bouton
Trainer (écolage) et maintenez-le enfoncé, ce qui réduit la puissance de trans-
mission pour le contrôle de portée.
3. Vous devriez avoir le contrôle total du modèle au cours du test de portée.
4. En cas de problèmes de contrôle, appelez le Product de Support Horizon pour
obtenir de l’aide.
A noter: Si à tout moment pendant ou après l’installation vous n’êtes pas sûr de
vous, envoyez s’il vous plaît l’antenne de remplacement et l’émetteur au Service
Horizon approprié où la procédure pourra être effectuée par un technicien du service
concerné. Les instructions pour obtenir les modalités d’expédition sont données en
tout début de ce manuel.
AVERTISSEMENT: VEILLEZ A LA SECURITE FUTURE DE L’ANTENNE - Ne sou-
mettez l’antenne à aucune charge, ne portez pas l’émetteur par l’antenne et ne la
modifi ez d’aucune manière. Si l’antenne de l’émetteur ou des pièces y ayant trait
sont endommagées, la puissance du signal de sortie risque d’en être sévèrement
réduite et de provoquer un accident, des blessures et des dommages matériels.
