Italiano -

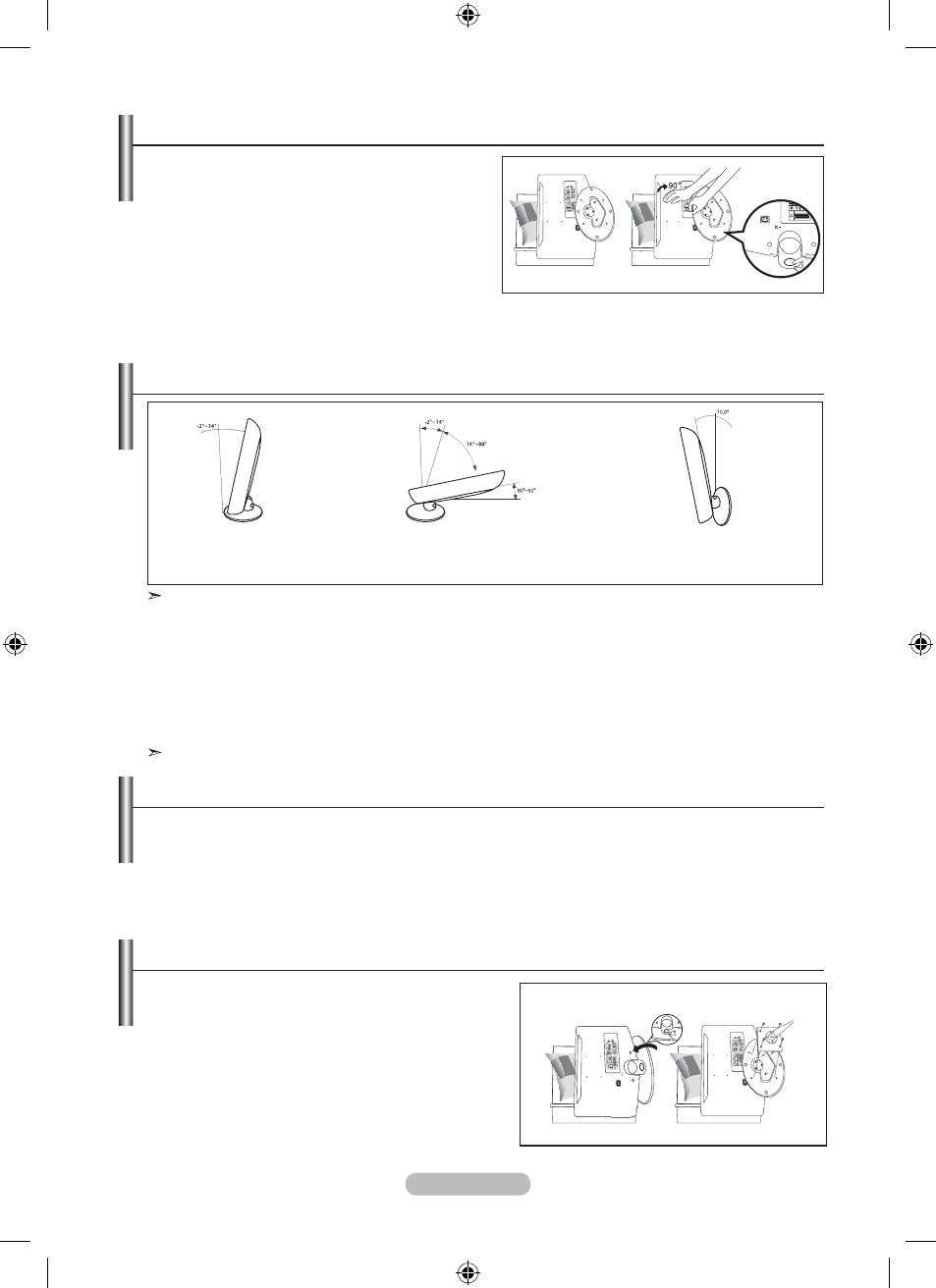

Regolazione del supporto (solo modello da 9”)
. Posizionare il lato anteriore del televisore sul
tavolo, adagiandolo su un cuscino o su un panno
morbido, come illustrato nella Figura (1).
- Allineare il lato inferiore del televisore con il
margine del tavolo.
. Premere al centro della parte posteriore del
televisore. Regolare il supporto come illustrato
nella Figura (2), premendo il tasto nella parte
posteriore del supporto.
. Posizionare il televisore sul tavolo in modo che sia stabile.
Come regolare l’angolazione del televisore (solo modello da 9”)
Quando si regola il supporto, premere il tasto nella parte posteriore dello stesso.
. La figura (1) mostra l’angolo di regolazione (-2°~14°) quando il televisore LCD viene utilizzato
sul supporto in dotazione. Un’eccessiva inclinazione del televisore potrebbe provocare dei danni
all’apparecchio.
. La figura (2) mostra l’angolo di regolazione (14°~80°) quando si passa dal montaggio su supporto al
montaggio a muro.
. La figura (3) mostra l’angolo di regolazione (0°~10°) quando il televisore LCD viene montato alla
parete.
Durante gli spostamenti dell’angolazione da 1 a 2 o da 3 a 2 si udirà uno scatto.
(1) Regolazione dell’angolazione
per l’utilizzo del televisore sul sup-
porto in dotazione.
(2) Regolazione dell’angolazione durante
la conversione dal montaggio su suppor-
to al montaggio a muro (1 → 3, 3 → 1)
(3) Regolazione dell’angolazione
per il montaggio del televisore
LCD a muro.
Tasto
(1) (2)
Installazione del Kit di montaggio a parete (solo modello da 9”)
Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla
parete. Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le istruzi-
oni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta
la staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al
prodotto, lesioni personali o altri problemi causati da una installazione autonoma del televisore da parte
dell’utente.
Installazione dei dispositivi di montaggio in base allo standard VESA (solo modello da 9”)
. Posizionare il lato anteriore del televisore sul tavolo,
adagiandolo su un cuscino o su un panno morbido.
. Regolare il supporto, premendo il tasto nella parte
posteriore dello stesso.
. Allineare il cuscinetto di interfaccia per il montaggio
(non incluso) ai fori presenti nella parte inferiore del
supporto e fissarlo con le quattro viti fornite insieme
al braccio, al gancio per il montaggio a muro o ad
altre basi.
Tasto Montaggio
(venduti separatamente)
(2) (3)
