Italiano -
5
ANT IN
Per visualizzare correttamente i canali televisivi, è necessario che l’apparecchio televisivo riceva il
segnale da una delle seguenti fonti:
un’antenna esterna / Una rete televisiva via cavo / Una rete satellitare.
6

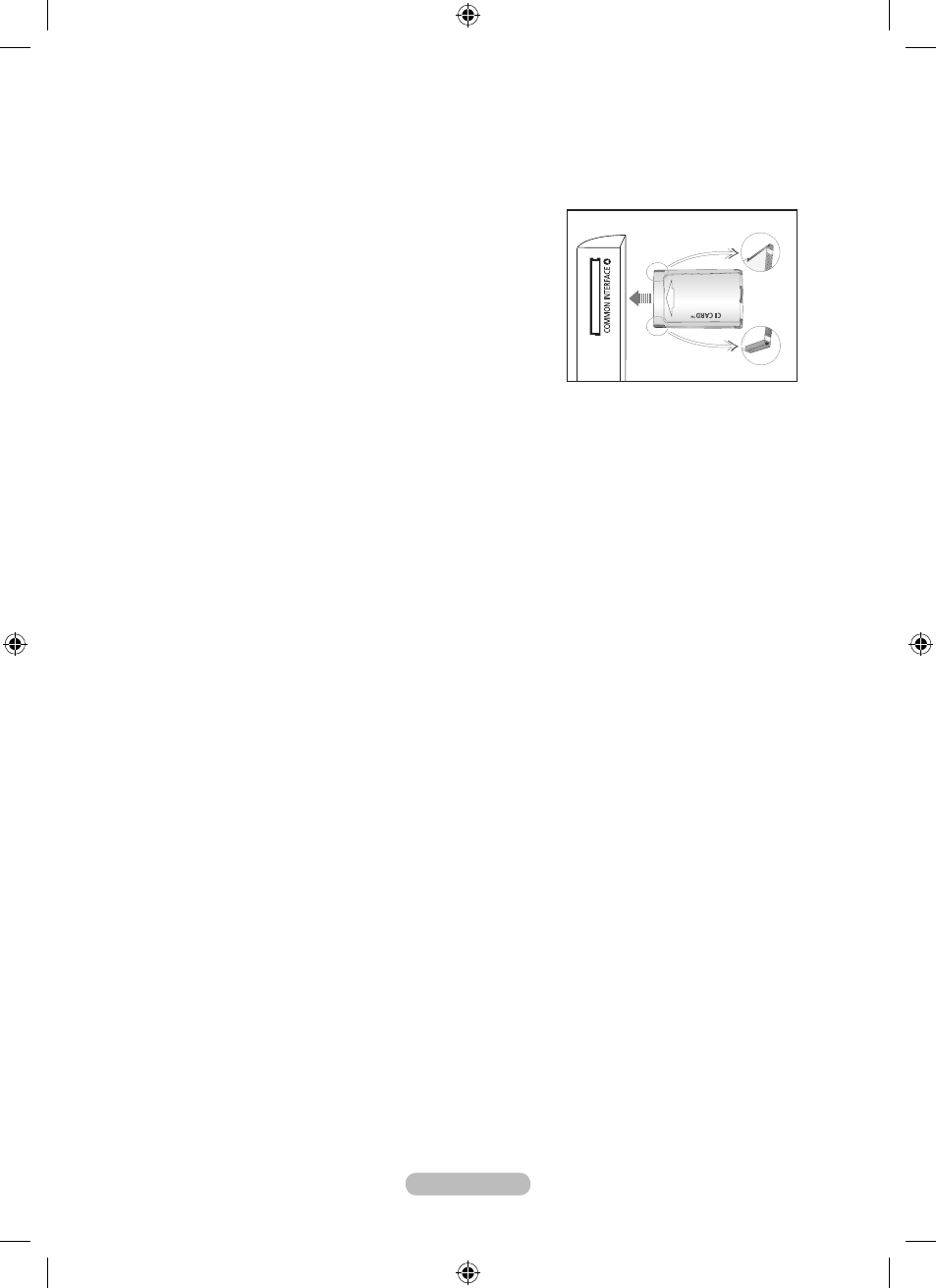

Slot di COMMON INTERFACE
Se per alcuni canali non si inserisce la CI CARD (scheda
IC), il messaggio “Segnale criptato” viene visualizzato sullo
schermo.
Le informazioni di pairing che contengono un numero
telefonico, l’ID della scheda IC, l’ID host e altri dati verranno
visualizzate entro 2~3 minuti. Se viene visualizzato un
messaggio di errore, contattare il service provider.
Quando la configurazione delle informazioni relative al canale
è stata completata, viene visualizzato il messaggio “Updating
Completed” (Completato aggiornamento), a indicare che
l’elenco dei canali è stato aggiornato.
E’ necessario richiedere una scheda IC al service provider locale. Estrarre delicatamente la
scheda IC tirandola con le dita, facendo attenzione a non farla cadere poiché potrebbe subire
danni.
Inserire la scheda IC nella direzione indicata sulla scheda stessa.
La posizione del blocco COMMON INTERFACE può variare a seconda del modello.
7
Jack della cuffia
La cuffia può essere collegata all’uscita predefinita dell’apparecchio. Quando la cuffia è collegata, gli
altoparlanti incorporati sono disattivati.
8
AV IN [VIDEO]/[R-AUDIO-L]
Collegare il cavo RCA a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una
videocamera.
Collegare i cavi audio RCA a [R - AUDIO - L] sull’apparecchio e gli altri terminali ai corrispondenti
connettori di uscita audio sul dispositivo A/V.
9
DIGITAL AUDIO OUT (OPTICAL)
Collegare a un componente audio digitale.
Se i jack HDMI IN sono collegati, il jack DIGITAL AUDIO OUT (OPTICAL) del relevisore trasporta il
segnale solo di due canali audio. Per avere un audio a 5.1 canali, collegare il jack ottico del lettore DVD
o dell’STB direttamente a un amplificatore o all’Home Theater, non al televisore.
0
COMPONENT IN
Collegare i cavi video component (opzionali) al connettore del componente (“P
R
”, “P
B
”, “Y”) sul retro
dell’apparecchiatura e ai corrispondenti connettori di uscita video del DTV o DVD.
Se si desidera collegare il Set-Top Box e il DTV (o DVD), effettuare il collegamento tra i
due dispositivi, quindi collegare il DTV (o DVD) al rispettivo connettore (“P
R
”, “P
B
”, “Y”)
sull’apparecchiatura.
I connettori P
R
, P
B
e Y dei componenti (DTV o DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y,
Cb e Cr.
Collegare i cavi audio RCA (opzionali) a [R - AUDIO - L] sul retro dell’apparecchiatura e ai
corrispondenti connettori di uscita audio sul DTV o DVD.
!
Blocco Kensington (a seconda del modello)
Il blocco Kensington (opzionale) è un dispositivo usato per assicurare fisicamente il sistema quando viene
utilizzato in un luogo pubblico.
Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto.
La posizione del blocco Kensington può variare a seconda del modello.
-
-
-
-
➣
➣
➣
-
-
-
-
➣
-
-
-
-
-
-
-
