Italiano - 6
Pannello dei collegamenti
Quando si collega un sistema audio o video al televisore, assicurarsi che tutti gli elementi siano spenti.
Quando si collega un dispositivo esterno, fare corrispondere il colore del terminale di collegamento a quello del cavo.
N
N
1
POWER IN
Collegare il cavo di alimentazione fornito in dotazione.
2
SERVICE 1,
Connettore riservato all’assistenza.
3
COMPONENT IN
Ingressi (AUDIO L/R) e video (Y/P
B
/P
R
) per Component.
4
EXT (RGB)
Ingressi e uscite di dispositivi esterni quali videoregistratori,
DVD, periferiche di gioco o lettori di dischi video.
Specifiche di I/O
Connettore
Ingresso
Uscita
Video Audio (L/R)
RGB
Video + Audio (L/R)
EXT
✔
✔
✔
Solo l’uscita TV o DTV è
disponibile.
5
DIGITAL AUDIO OUT (OPTICAL)
Collegare a un componente audio digitale.
6
AUDIO OUT(AUDIO R/L)
Collegare i segnali audio RCA provenienti dal televisore
a una sorgente esterna, come per esempio un dispositivo
audio.
7
HDMI IN 1, (DVI)
Non è necessario un ulteriore collegamento Audio per la
connessione HDMI-HDMI.
− Quando si effettua una connessione mediante cavo
HDMI/DVI, è necessario utilizzare il jack HDMI IN 2 (DVI).
Che cosa significa HDMI?
-
Alto Definition Multimedia interface permette la
trasmissione di dati video digitali ad alta definizione e
audio digitale a canali multipli.
- l terminale HDMI/DVI supporta il collegamento DVI
a una periferica estesa con un cavo appropriato
(non fornito). La differenza tra HDMI e DVI è che il
dispositivo HDMI è di dimensioni più piccole, dispone
della funzione di codifica HDCP (High Bandwidth
Digital Copy Protection) installata, e supporta audio
digitale multicanale.
DVI AUDIO IN
Uscite audio DVI per dispositivi esterni.
8
ANT IN
Connettore coassiale 75Ω per reti aeree/cavo.
Modalità supportate per HDMI/DVI e Component
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50Hz
X
X
X
O
O
O
O
HDMI/DVI 60Hz
X
O
X
X
O
O
O
Component
O
O
O
O
O
O
O
N
La forma e il colore del prodotto possono variare in base al modello.
N

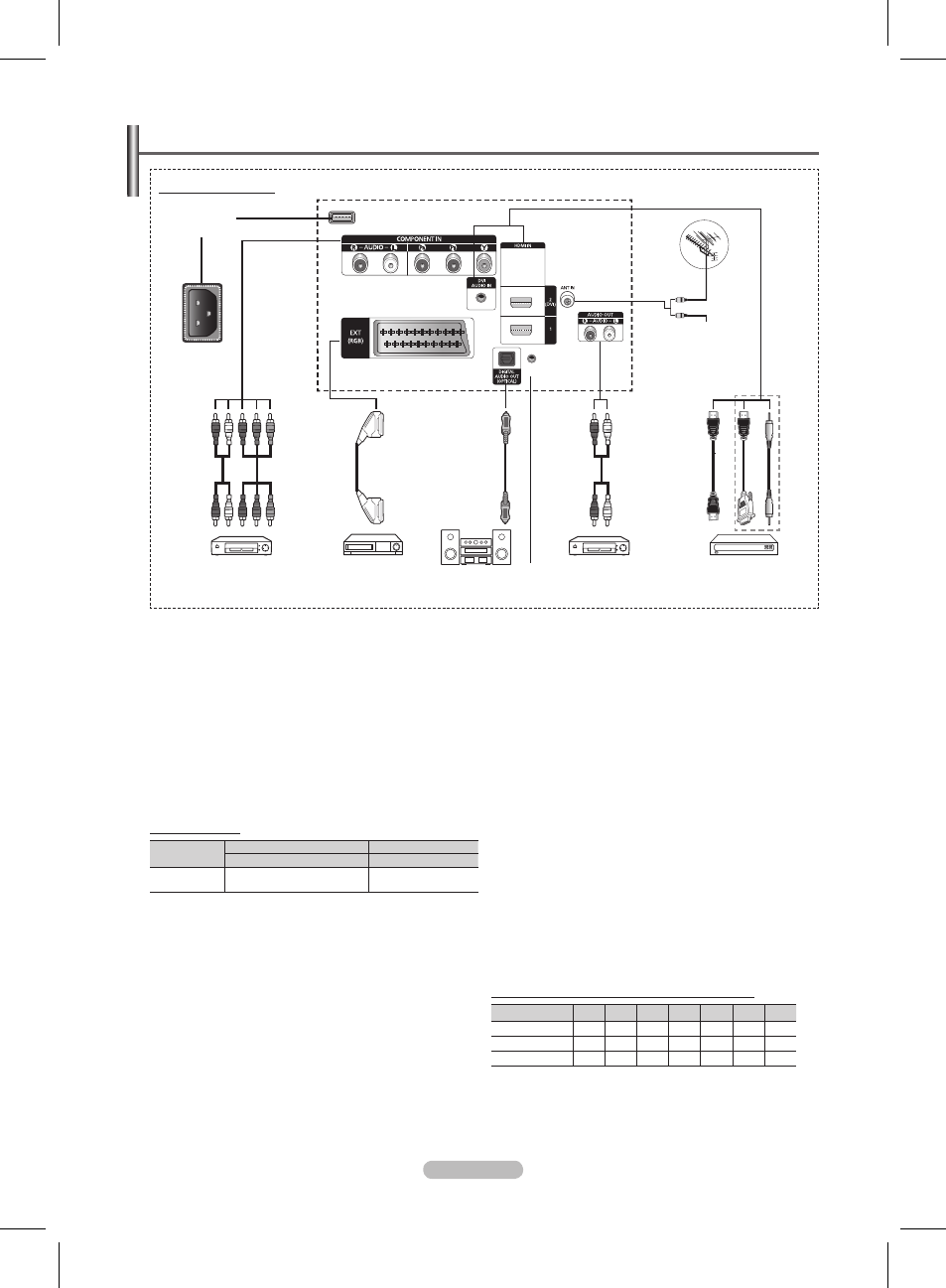

Pannello posteriore
Televisione via
cavo Rete
oppure
1
4
3
2
6
5
oppure
8
7
2
SERVICE 2
SERVICE 1
