Apresentação do painel de ligação
A cor e a forma do produto podem variar consoante o modelo.
Antes de ligar um dispositivo externo ao televisor, este tem de estar desligado.
Quando ligar um dispositivo externo, faça a correspondência de cores entre o terminal e o respectivo cabo.
1 DIGITAL AUDIO OUT (OPTICAL)
Estabelece a ligação com um componente de Áudio Digital, tal como um receptor Home theatre.
Quando as tomadas HDMI IN estiverem ligadas, a tomada DIGITAL AUDIO OUT (OPTICAL) do televisor disponibiliza
apenas som de 2 canais. Se quiser ouvir áudio de 5.1 canais, ligue a tomada Óptica ao leitor de DVD / Blu-ray ou da box
de Televisão por cabo/ Satélite directamente a um Amplificador ou Home Theatre e não ao televisor.
2 SERVICE
Conector para actualizações de software.
3 HDMI (DVI)
Suporta ligações entre dispositivos AV activados para HDMI (Set-Top Boxes, leitores de DVD / Blu-ray).
Nгo й necessária nenhuma ligação Áudio adicional para uma ligação HDMI a HDMI.
A tomada HDMI (DVI) pode ser utilizada para ligar a um computador.
O que é HDMI?
‘High Definition Multimedia interface’ (Interface multimédia de alta definição) permite a transmissão de dados de vídeo
digital de alta definição e de som digital multi-canal.
O terminal HDMI/DVI suporta uma ligação DVI a um dispositivo alargado, com o cabo adequado (não fornecido).
HDMI e DVI diferem pois o dispositivo HDMI é mais pequeno, tem a função de codificação HDCP (High Bandwidth Digital
Copy Protection - Protecção de banda larga para conteúdos digitais) instalada e suporta som digital multi-canal.
4 PC/DVI (HDMI) [AUDIO]
Ligar à tomada de saída de áudio no PC.
Saídas de áudio DVI para dispositivos externos.
5 PC
Ligar à tomada de saída de áudio e de vídeo no PC.
¦
N
N
N
–
N
–
–
–
–
N
–
–
–
8
6
7 9 0 !
1 2 3 4 5
@

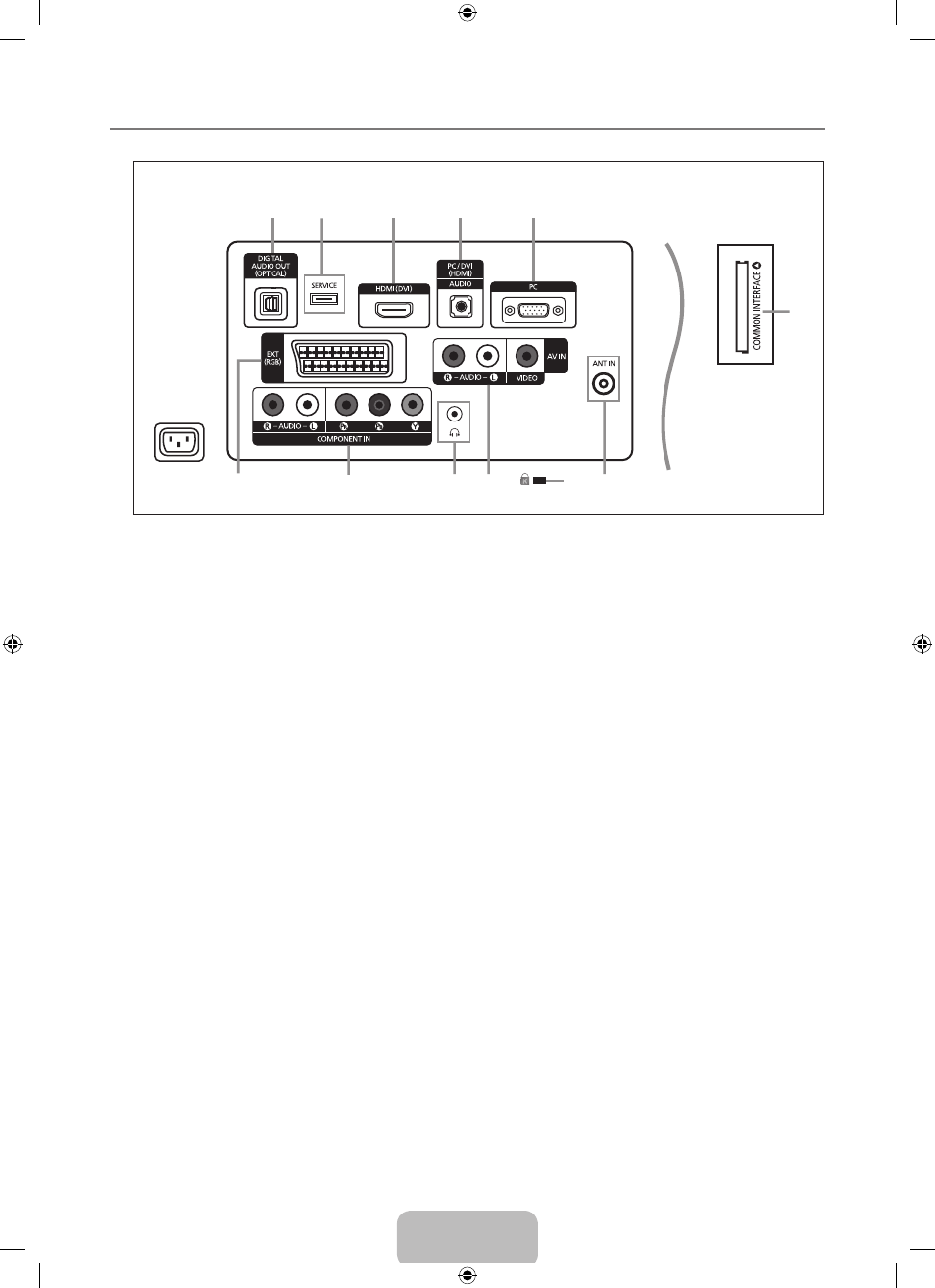

[Painel posterior do televisor]
Entrada de
energia
[Painel lateral do televisor]
