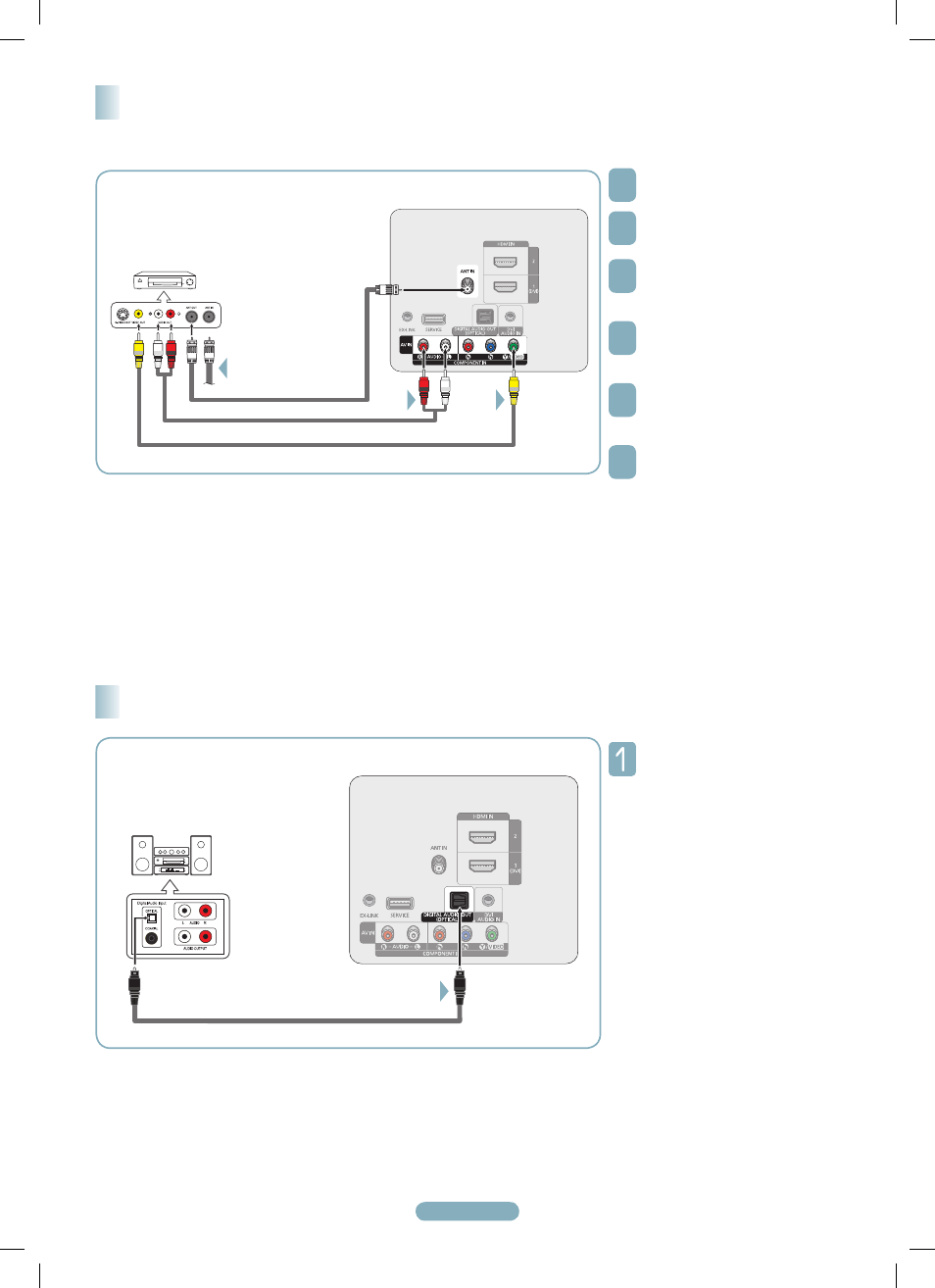

Conexión de un aparato de vídeo
1 Desenchufe el cable o la antena de
la parte posterior del TV.
2 Enchufe el cable o la antena en
el terminal ANT IN de la parte
posterior del aparato de vídeo.
3 Conecte un cable de antena entre
el terminal ANT OUT del aparato
de vídeo y el terminal ANT IN del
televisor.
4 Conecte un cable de vídeo entre
el terminal AV IN [Y/VIDEO] del
televisor y el terminal VIDEO OUT
del aparato de vídeo.
5 Conecte cables de audio entre los
terminales AV IN [R-AUDIO-L] del
televisor y los terminales AUDIO
OUT del aparato de vídeo
6 Pulse el botón SOURCE del mando
a distancia hasta que pueda ver la
señal del aparato de vídeo (consulte
“Para seleccionar la fuente” en la
página 9).
Usar un cable Video
➢ Si tiene un vídeo “mono” (sin estéreo), use un conector Y (no suministrado) para conectar los terminales de entrada de audio
derecho e izquierdo del TV. También se puede conectar el cable al terminal “R”.
Si el vídeo es estéreo, tendrá que conectar dos cables.
➢ Cada aparato de vídeo tiene una configuración diferente del panel posterior.
➢ Cuando conecte un aparato de vídeo, debe hacer coincidir los colores del terminal de conexión y del cable.
➢ Cuando se conecta a AV IN, el color (verde) del terminal AV IN [Y/VIDEO] no coincide con el color (amarillo) del cable de vídeo.
Panel posterior del vídeo
Cable de vídeo (no suministrado)
Cable de audio (no suministrado)
Cable de antena (no suministrado)
Panel posterior del TV
5
3
4
Conecte un cable óptico entre los
terminales DIGITAL AUDIO OUT
(OPTICAL) y los terminales de
entrada de audio digital (OPTICAL)
del sistema de audio digital.
Cuando un sistema de audio digital
se conecta al terminal DIGITAL
AUDIO OUT (OPTICAL): Reduzca
el volumen del TV y ajuste el
volumen con el control del sistema.
¿Qué quiere decir OPTICAL?
• Un cable óptico convierte una
señal eléctrica en una señal de
luz óptica que se transmite a
través de fibra óptica. S/PDIF
es un sistema de transmisión
de audio digital en el formato de
una onda de luz que utiliza un
conductor de vidrio.
Conexión de un sistema de audio digital
➢
El audio de 5.1 canales es posible cuando el televisor está conectado a un dispositivo externo que admita 5.1 canales.
➢
Cada sistema de audio digital tiene una configuración diferente del panel posterior.
➢
Cuando el receptor (sistema Home Cinema) está activado, se puede oír la salida de sonido desde el terminal óptico del televisor.
Cuando se ve la televisión a través de un DTV (aéreo), el televisor envía el sonido de 5.1 canales al receptor del sistema Home
Cinema. Cuando la fuente es un componente digital, como un DVD, y está conectada al televisor a través de HDMI, sólo se oye el
sonido de 2 canales del receptor del sistema Home Cinema.
Si desea oír audio de 5.1 canales, conecte el terminal DIGITAL AUDIO OUT (OPTICAL) del reproductor de DVD/Blu-ray o del
decodificador por cable/satélite directamente a un amplificador o un sistema de Home Cinema, no al televisor.
Panel posterior del TV
1
Sistema de audio digital
Cable óptico (no suministrado)
