Français - 10

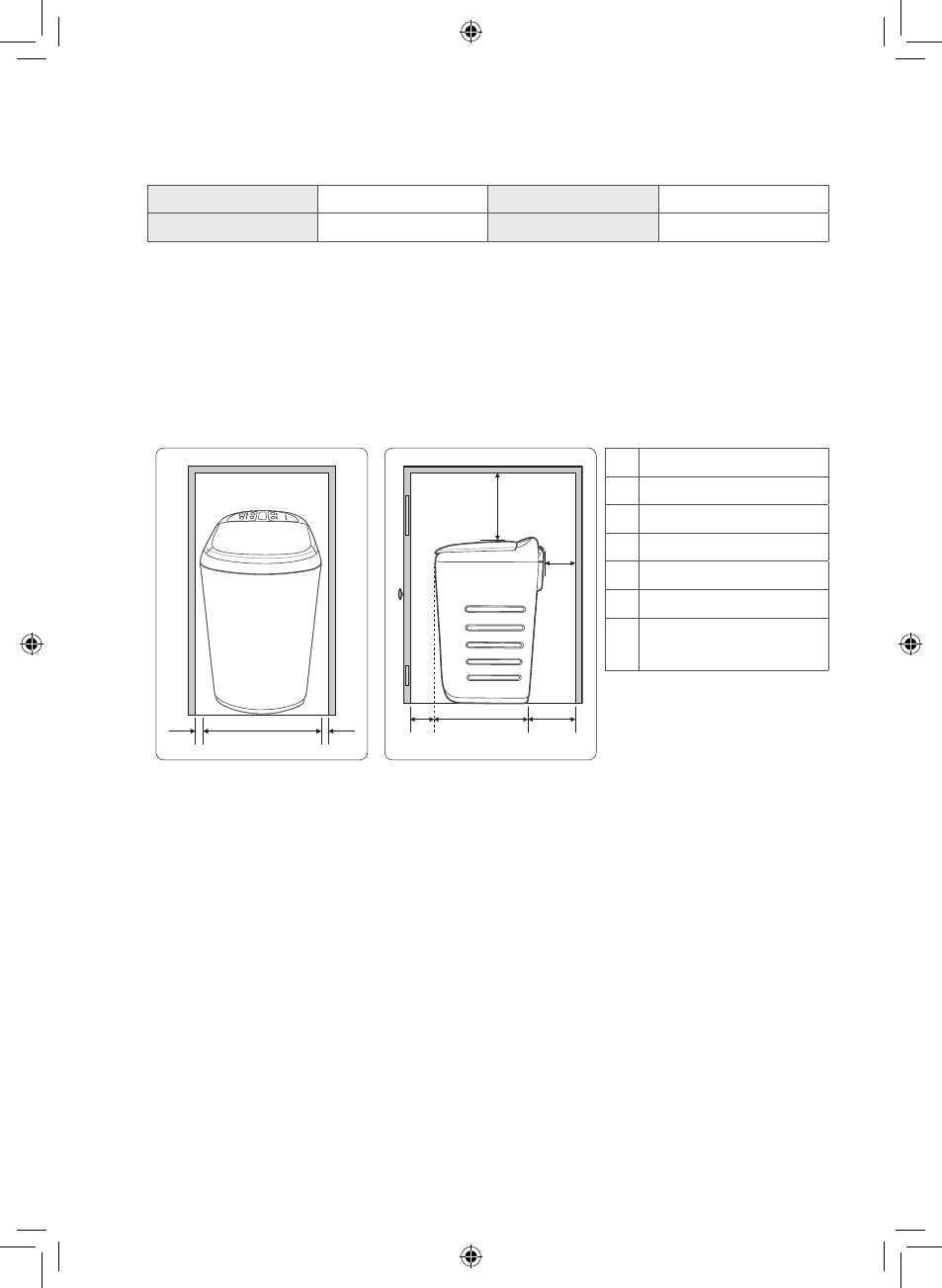

Encastrement dans une niche ou un placard
Dégagements minimaux pour encastrement dans une niche ou installation dans un placard
Sur les côtés 1 po / 25 mm À l’arrière 6 po / 152 mm
Avant du placard 2 po / 51 mm En haut 21 po / 533 mm
Espace entre l’extrémité de la vanne d’arrivée d’eau et le mur :
• Cas n°1. Si vous raccordez les tuyaux d’arrivée d’eau après avoir remis le lave-linge en place : plus de 3,9 po
(10 cm).
• Cas n°2. Si vous raccordez les tuyaux d’arrivée d’eau avant d’avoir remis le lave-linge en place : plus de 2,8 po
(7 cm).
Si vous souhaitez installer votre lave-linge avec un sèche-linge, veillez à laisser un espace libre d’au moins 72 po²
(465 cm²) à l’avant de la niche ou du placard. S’il s’agit du seul appareil installé dans la pièce, le lave-linge ne nécessite
aucun dégagement particulier.
A A B
F D E
G
C
A 1 po (25 mm)
B 17,7 po (450 mm)
C 21 po (533 mm)
D 2 po (51 mm)
E 20,9 po (530 mm)
F 6 po (152 mm)
G
Cas n°1 : 3,9 po (10 cm).
Cas n°2 : 2,8 po (7 cm).
Partie encastrée
Vue de profil
(placard ou espace confiné)
