Français - 12

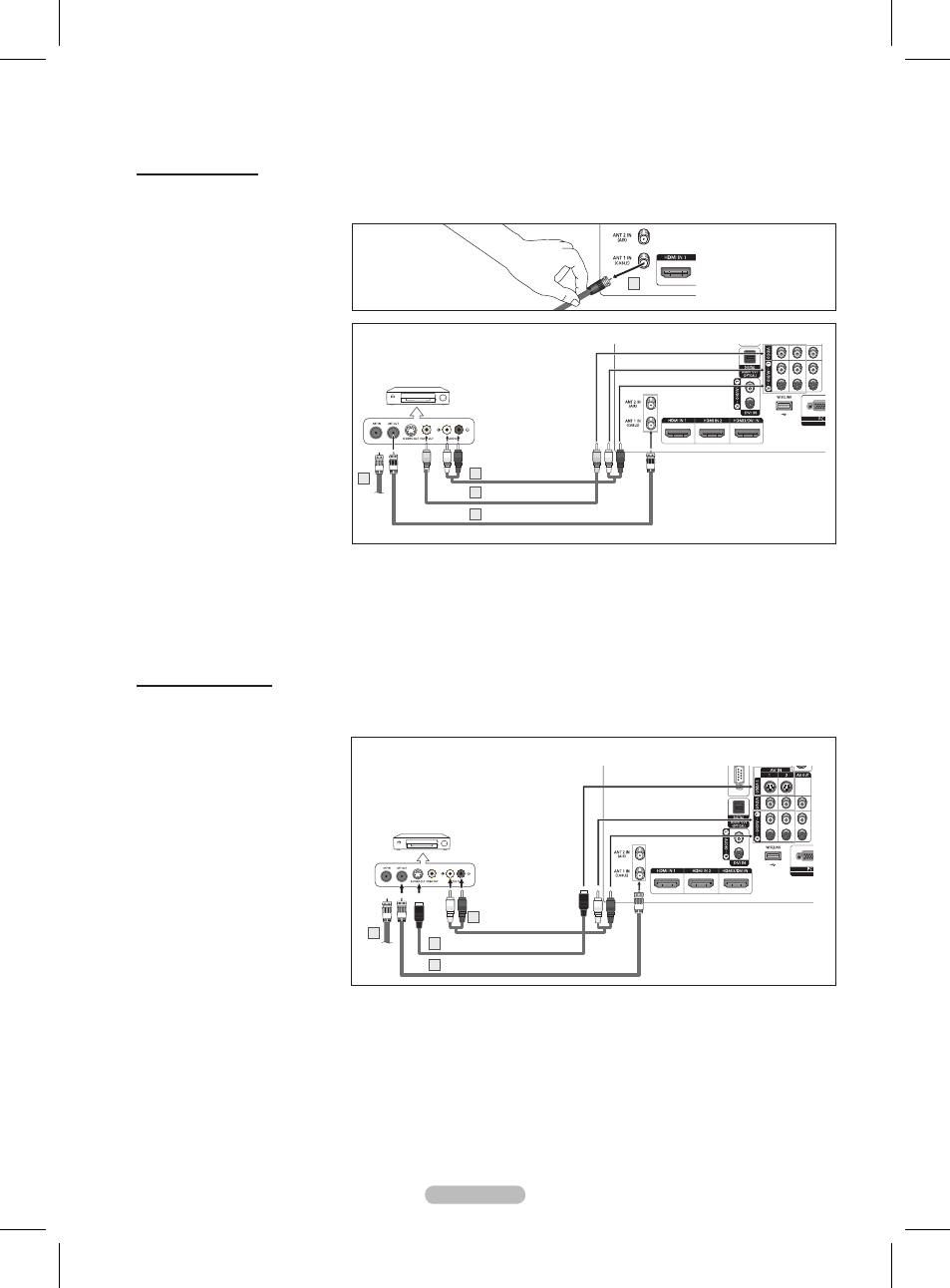

Branchement d’un magnétoscope

Branchement vidéo

Ces instructions supposent que le téléviseur est déjà branché à une antenne ou à un système de câblodistribution

(conformément aux instructions des pages 10 et 11). Ignorer l’étape 1 si le téléviseur n’est pas branché à une antenne ou un

système de câblodistribution.
1
Débrancher le câble ou l’antenne

de l’arrière du téléviseur.

2 Raccorder le câble ou l’antenne

à la borne d’entrée d’antenne

ANT IN, située sur le côté du

magnétoscope.

3 Raccorder un câble d’antenne

entre la borne de sortie d’antenne

ANT OUT du magnétoscope et la

borne d’entrée ANT 1 IN (CABLE)

ou ANT 2 IN (AIR) du téléviseur.

4 Raccorder un câble vidéo entre

la prise d’entrée vidéo AV IN 1

[VIDEO] (ou AV IN 2 [VIDEO])

du téléviseur et la prise de sortie

VIDEO OUT du magnétoscope.

5 Brancher les câbles audio entre les

prises d’entrée AV IN 1 [L-AUDIO-

R] (ou AV IN 2 [L-AUDIO-R]) du

téléviseur et les prises de sortie

AUDIO OUT du magnétoscope.

Si le magnétoscope est un modèle “mono” (non stéréo), relier les prises d’entrée audio droite et gauche du téléviseur au moyen d’

un connecteur en Y (non fourni). Si le magnétoscope fonctionne en stéréo, deux câbles distincts doivent être branchés.

La configuration du panneau latéral de chaque magnétoscope est différente.

Lors du branchement d’un magnétoscope, les couleurs du câble et de la borne de branchement doivent correspondre.

Branchement S-Vidéo

Le téléviseur Samsung peut être branché à la prise S-Vidéo d’un magnétoscope.

(Ce raccordement offre une meilleure qualité d’image que celle offerte par le raccordement vidéo standard ci-dessus).

1 Pour commencer, suivre les étapes

1 à 3 de la section précédente pour

brancher l’antenne ou le câble au

magnétoscope et au téléviseur.

2 Raccorder un câble S-Vidéo entre

la prise d’entrée vidéo AV IN 1

[S-VIDEO] (ou AV IN 2 [S-VIDEO]

du téléviseur et la prise de sortie

S-VIDEO OUT du magnétoscope.

3 Brancher les câbles audio entre les

prises d’entrée AV IN 1 [L-AUDIO-

R] (ou AV IN 2 [L-AUDIO-R]) du

téléviseur et les prises de sortie

AUDIO OUT du magnétoscope.

La configuration du panneau latéral de chaque magnétoscope est différente.

Lors du branchement d’un magnétoscope, les couleurs du câble et de la borne de branchement doivent correspondre.

L’image affichée par certains jeux peut être coupée lorsque le téléviseur est branché à une console de jeu.

2

Panneau latéral du téléviseur

Magnétoscope

Câble audio (non fourni)

5

Câble vidéo (non fourni)

4

Câble d’antenne (non fourni)

3

Panneau latéral du téléviseur

Magnétoscope

Câble audio

(non fourni)

3

Câble S-Vidéo (non fourni)

2

Câble d’antenne (non fourni)

1

1

1
