Conexión de un aparato de vídeo
Conexión de vídeo
En estas instrucciones se asume que ya ha conectado el TV a una antena o a un sistema de TV por cable (de acuerdo con las
instrucciones de las páginas 10 y 11). Ignore el paso 1 si aún no ha conectado una antena o un sistema de cable.
1 Desenchufe el cable o la antena
del lateral del televisor.
2 Conecte el cable o la antena al
terminal ANT IN en el lateral del
aparato de vídeo.
3 Conecte un cable de antena
entre el terminal ANT OUT del
reproductor de vídeo y el terminal
ANT 1 IN (CABLE) o ANT 2 IN
(AIR) del televisor.
4 Conecte un cable de vídeo entre la
toma AV IN 1 [VIDEO] (o AV IN 2
[VIDEO]) del TV y la toma VIDEO
OUT del aparato de vídeo.
5 Conecte cables de audio entre las
tomas AV IN 1 [L-AUDIO-R] (o AV
IN 2 [L-AUDIO-R]) del televisor y
las tomas AUDIO OUT del aparato
de vídeo.
➢ Si tiene un vídeo “mono” (sin
estéreo), use el conector Y
(no suministrado) para conectar las tomas de entrada de audio derecha e izquierda del TV. Si el vídeo es estéreo, tendrá que
conectar dos cables.
➢ Cada aparato de vídeo tiene una configuración diferente del panel lateral.
➢ Cuando conecte un aparato de vídeo, debe hacer coincidir los colores del terminal de conexión y del cable.
Conexión de S-Vídeo
Este televisor Samsung se puede conectar a una toma S-Video de un aparato de vídeo.
(Esta conexión proporciona una calidad de imagen mejor que una conexión normal de vídeo.)
1 Para empezar, siga los pasos 1 a 3
del apartado anterior para conectar
la antena o el sistema de cable al
vídeo y al TV.
2 Conecte un cable S-Vídeo entre
la toma AV IN 1 [S-VIDEO] (o AV
IN 2 [S-VIDEO]) del televisor y la
toma S-VIDEO OUT del aparato de
vídeo.
3 Conecte cables de audio entre las
tomas AV IN 1 [L-AUDIO-R] (o AV
IN 2 [L-AUDIO-R]) del televisor y
las tomas AUDIO OUT del aparato
de vídeo.
➢ Cada aparato de vídeo tiene una configuración diferente del panel lateral.
➢ Cuando conecte un aparato de vídeo, debe hacer coincidir los colores del terminal de conexión y del cable.
➢ Cuando el televisor está conectado a una consola de videojuegos, algunas imágenes de éstos pueden verse cortadas.
2

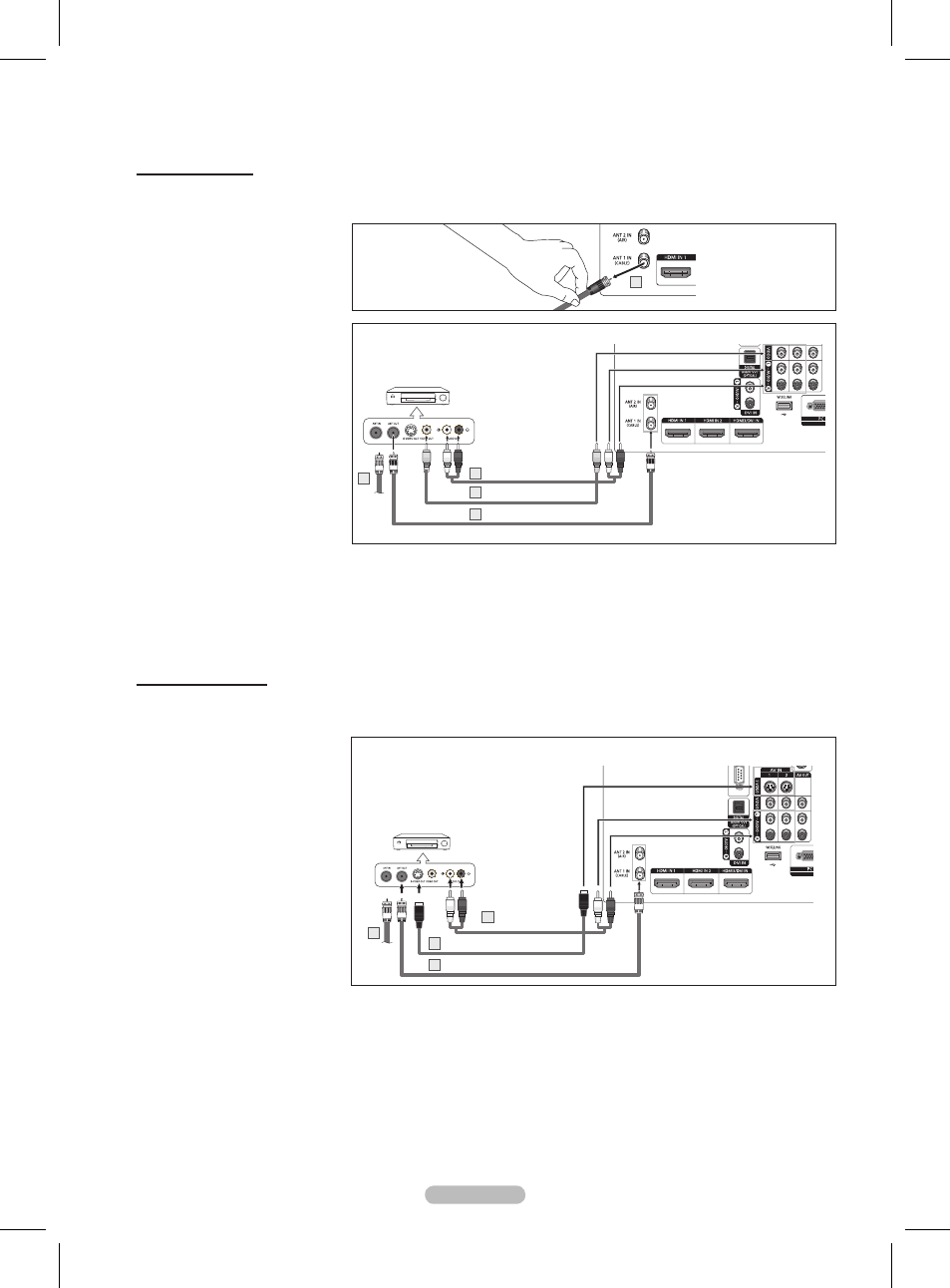

Panel lateral del TV
REPRODUCTOR DE VÍDEO
Cable de audio (no suministrado) 5
Cable de vídeo (no suministrado) 4
Cable de antena (no suministrado) 3
Panel lateral del TV
REPRODUCTOR DE VÍDEO
Cable de audio
(no suministrado) 3
Cable de S-Vídeo (no suministrado) 2
Cable de antena (no suministrado) 1
