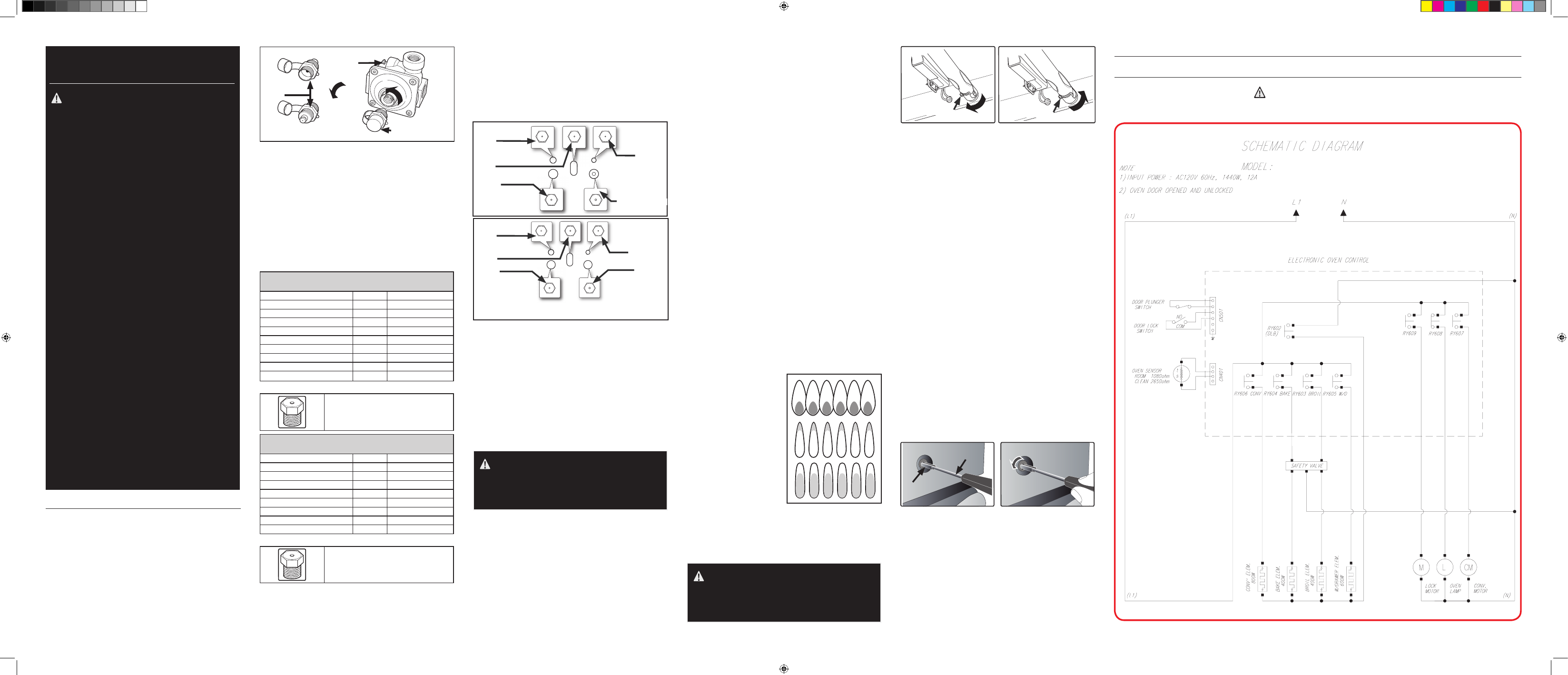

Vis de verrouillage
Vis de verrouillage
F. Desserrez la vis de verrouillage et ajustez le volet d'air
du brûleur. Une rotation en sens horaire ouvre le volet
et augmente le débit d'air. Une rotation en sens anti-
horaire ferme le volet et diminue le débit d'air.
REMARQUES :
• Si les flammes sont jaunes, le volet d'air du brûleur
doit être plus ouvert.
• Si les flammes tremblent ou explosent, le volet d'air
du brûleur doit être plus fermé.
• L'ouverture complète du volet d'air est fortement
recommandée en cas de fonctionnement au GPL.
G. Lorsque les flammes sont ajustées, serrez la vis de
verrouillage.
H. Programmez le four sur BROIL (GRIL) et appuyez sur
START (ALLUMAGE). Répétez les étapes E à G.
I. Eteignez le four, installez la sole et remettez en place
les grilles du four.
5. Ajustement des réglages de flamme faible
des brûleurs de la surface de cuisson
Toutes les flammes des brûleurs de la surface de cuisson
doivent être vérifiées et ajustées sur leur réglage de plus
faible.
REMARQUE : Les réglages de flammes faible doivent
toujours être effectués avec deux brûleurs
minimum fonctionnant simultanément.
A. Allumez deux brûleurs minimum et réglez-les sur HI
(FORT).
B. Tournez rapidement l'un des boutons en sens anti-
horaire sur le réglage le plus faible. La flamme doit
rester allumée. Si la flamme tremble ou s'éteint, ajustez
la vanne de dérivation située à la base de la tige de la
vanne pour ce bouton.
C. Tirez vers vous le bouton de ce brûleur.
D. Insérez un petit tournevis à lame plate dans la tige de la
vanne. Tout en maintenant la tige de la vanne en place,
tournez la vis d'ajustement de la vanne de dérivation en
sens anti-horaire pour augmenter la taille de la flamme.
E. Replacez le bouton et répétez les étapes A et B.
F. Répétez les étapes A à E pour vérifier et ajuster les
brûleurs restants.
Vérification complémentaire de flamme faible
Ouvrez rapidement la porte du four lorsque le brûleur est
réglé sur LO (FAIBLE). Si la flamme s'éteint, augmentez le
réglage de flamme faible et répétez le test jusqu'à ce que la
flamme se stabilise.
CONSIGNES DE SÉCURITÉ
IMPORTANTES
AVERTISSEMENT
Les informations suivantes sont destinées aux personnes
possédant une connaissance et une expérience
adéquates dans le domaine électrique, électronique
et mécanique. Le manque de connaissance et
d'expérience lors de toute réparation d'un gros appareil
électroménager est susceptible d'entraîner la mort,
des blessures et/ou des dégâts matériels. Le fabricant
ou le vendeur ne peut pas être tenu pour responsable
de l'interprétation de ces informations et rejette toute
responsabilité en relation avec leur utilisation.
• Déconnectez l'alimentation électrique de l'appareil
avant toute réparation.
• Fermez l'arrivée de gaz de l'appareil avant toute
réparation.
• Raccordez tous les dispositifs de mise à la terre
avant de reconnecter l'alimentation électrique et
d'ouvrir l'arrivée de gaz de l'appareil.
• Tous les composants de cet appareil sont reliés à
la terre. Tous les fils de mise à la terre, vis, liaisons,
écrous et/ou rondelles doivent être replacés sur
leur position d'origine et correctement serrés.
• La conversion au GPL doit être réalisée par un
installateur qualifié ou un fournisseur de gaz en
accord avec les instructions du fabricant et de tous
les codes et exigences des autorités compétentes.
Le non respect de TOUTES ces instructions est
susceptible d'entraîner des blessures graves ou
des dégâts matériels. L’agence qualifiée effectuant
ces travaux assume la responsabilité de la
conversion.
• Repérez la vanne de coupure de gaz et la façon de
la fermer si nécessaire.
• Ne faites pas fonctionner les brûleurs de la surface
de cuisson ou du four de cette cuisinière en cas de
fonctionnement au GPL avant d'avoir converti le
régulateur de pression et les orifices des brûleurs
pour le fonctionnement au GPL. Le non-respect de
cette consigne est susceptible de provoquer des
flammes hautes et des fumées toxiques pouvant
entraîner de graves blessures.
• Ne mélangez pas ou ne remplacez pas les orifices
de brûleur pour fonctionnement au GPL pendant
l'opération de conversion. Le placement incorrect
d'un orifice affectera le brûleur et les performances
de cuisson et est susceptibles d'entraîner des
blessures corporelles et/ou des dégâts matériels.
CONVERSION GPL (PROPANE)
1. Conversion du régulateur de pression
Le régulateur de pression est situé dans le coin inférieur
gauche, à l'arrière de l'ouverture du tiroir du bas.
A. Retirez le tiroir chauffe-plat ou le tiroir de rangement.
B. Localisez le régulateur de pression à l'arrière de l'ouverture
du tiroir. Le régulateur de pression est visible et accessible
depuis l'avant à travers le trou carré de la paroi arrière.
C. A l'aide de vos doigts, tournez le bouchon en plastique
rouge et le raccord de l'orifice à double usage en sens anti-
horaire pour les retirer du régulateur de pression.
D. Retirez complètement le bouchon du raccord et les filets et
réinstallez-le du côté opposé du raccord.
A. Retirez les grilles situées sur les brûleurs de la surface de
cuisson.
B. Soulevez les chapeaux et les têtes de brûleur des cuvettes
de répartition des brûleurs.
C. A l'aide d'un tournevis à douille de 9/32˝ ou de 7 mm, retirez
l'orifice du brûleur du bas de chaque cuvette de répartition.
REMARQUE : Conservez ces orifices et notez leurs positions
pour une conversion ultérieure au gaz naturel.
D. Identifiez l'orifice approprié par sa taille et son code
couleur pour chacun des brûleurs de la surface de cuisson.
E. Installez les orifices appropriés dans chacune des cuvettes
de répartition comme indiqué ci-dessus. Serrez à l'aide d'un
tournevis à douille de 9/32˝ ou de 7 mm. Ne serrez pas trop.
REMARQUE : Tout autre positionnement des orifices peut
produire des conditions d'utilisation dangereuses
et/ou de mauvais résultats de cuisson.
F. Replacez les têtes et les cuvettes de brûleur au mêmes
emplacements que ceux occupés avant le démontage.
Les têtes de brûleur doivent être à plat sur les cuvettes
de répartition et les coupelles doivent être à plat sur
les têtes de brûleur pour assurer un fonctionnement
approprié et en toute sécurité.
3. Conversion des brûleurs du four
Le four comporte un brûleur de cuisson (inférieur) et un
brûleur de gril (supérieur) Il est nécessaire de remplacer les
orifices des deux brûleurs. Reportez-vous aux tableaux de
la colonne 2 pour une utilisation appropriée des orifices.
Pour remplacer l'orifice du brûleur de cuisson (inférieur) :
A. Retirez les deux vis à l'arrière de la sole du four. Soulevez
vers l'arrière pour libérer le bord avant et retirez la sole.
B. Retirez les deux vis situées à l'avant du support du
diffuseur de chaleur.
C. Soulevez vers l'avant le support du diffuseur et retirez-le.
D. Retirez le brûleur du porte-brûleur situé sur le fond du tiroir.
Tige de
vanne
Petit tournevis
NX58H5650WS
SCHÉMAS DE CÂBLAGE
Modèle NX58H5650WS
AVERTISSEMENT
L'ALIMENTATION DOIT ETRE DÉBRANCHÉE AVANT TOUTE RÉPARATION DE CET APPAREIL.
Orifice double
effet
Levier de
coupure
Faites basculer
l'orifice pour
changer
de taille
d'application.
Régulateur
de pression
Bouchon en plastique
E. Réinstallez la tige dans le régulateur de pression de façon à ce
que l'extrémité GPL large et ouverte soit exposée. Serrez la tige
jusqu'à son blocage à la main. Ne serrez pas trop. Replacez le
bouchon en plastique sur les filets exposés de la tige.
F. Vérifiez que le levier de coupure de gaz situé sur le côté du
régulateur de pression est en position ouverte.
G. Replacez le tiroir chauffe-plat ou le tiroir de rangement.
2. Conversion des brûleurs de la surface de cuisson
L'appareil est livré avec des kits de conversion GPL basse altitude.
Le kit contient 7 orifices de brûleur. Cinq de ces 7 orifices ont une
dimension et un code couleur pour une utilisation sur la surface
de cuisson. Les 2 orifices restants sont destinés aux brûleurs de
cuisson et du gril du four. Utilisez les schémas suivants pour la
dimension et l'emplacement corrects des orifices :
TAILLES DES ORIFICES DES BRÛLEURS ET PUISSANCE
(GPL [Propane] 10 dans WCP)
Emplacement du brûleur Taux BTU Taille de l'orifice [mm]
AvD 1 14,500 1.12
AvD 2 12,500 1.06
AvG 1 11,500 1.04
AvG 2 10,000 0.98
ArD 4,000 0.62
ArG 7,500 0.83
CTR 7,500 0.83
CUISSON TRADITIONNELLE 15,000 1.15
GRIL 11,500 1.02
1 Modèle NX58H5650WS 2 Modèle NX58H5600SS
115 Repères des orifices :
115 – Indique une ouverture de
1.15 mm de l'orifice.
TAILLES DES ORIFICES DES BRÛLEURS ET PUISSANCE
(Gaz naturel 5 dans WCP)
Emplacement du brûleur Taux BTU Taille de l'orifice [mm]
AvD 1 18,000 1.92
AvD 2 17,000 1.92
AvG 15,000 1.78
ArD 5,000 1.01
ArG 9,500 1.40
CTR 9,500 1.38
CUISSON TRADITIONNELLE 18,000 1.90
GRIL 13,500 1.64
1 Modèle NX58H5650WS 2 Modèle NX58H5600SS
180 Repères des orifices :
180 – Indique une ouverture de
1.80 mm de l'orifice.
AVERTISSEMENT
Les ajustements suivants doivent être effectués avant
d'ouvrir le gaz des brûleurs du four. Le non respect peut
provoquer la mort et/ou de graves blessures coporelles
dues aux flammes hautes et aux fumées toxiques.
E. A l'aide d'un tournevis à douille de 9/32" ou de 7 mm et
d'une clй а molette, maintenez la fixation du gaz à l'aide
de la clй а molette et retirez l'orifice du brûleur du four
situé au centre de la fixation de gaz inférieure.
F. Installez un orifice de brûleur de taille appropriée pour
le brûleur inférieur du four fonctionnant au GPL.
Pour remplacer l'orifice du brûleur de gril (supérieur) :
G. Retirez 1 vis du support métallique HSI.
H. Retirez 4 vis du support du diffuseur de gril dans la
partie supérieure du four.
I. Soutenez le brûleur du gril d'une main puis retirez les 2
vis le soutenant à l'avant et à l'arrière du four.
J. Pour remplacer le gicleur du brûleur du gril, retirez le
gicleur à gaz à l'aide d'un tournevis à douille de 9/32".
K. Installez un orifice de brûleur de taille appropriée pour le
brûleur supérieur du four fonctionnant au GPL.
L. Positionnez l'extrémité du brûleur supérieur sur l'orifice
et fixez-le à l'aide de la vis avant.
4. Ajustement des réglages du volet d'air des brûleurs
REMARQUE : Pour assurer des caractéristiques de flamme
appropriées, installez et fermez la porte du
four avant de vérifier les flammes du brûleur.
A. Installez et fermez la porte du four.
B. Ouvrez la vanne de coupure du gaz de la cuisinière.
C. Branchez le cordon d'alimentation ou connectez
l'alimentation à la cuisinière.
D. Programmez le four sur BAKE (CUISSON
TRADITIONNELLE) et appuyez sur START (ALLUMAGE).
E. Vérifiez visuellement les caractéristiques de la flamme à
travers la vitre du four.
• Le dard des flammes doit mesurer environ 1/2"à
3/4" de long.
• L'apparence visuelle de la flamme dénote sa qualité
de combustion.
Des flammes
bleu clair sont
normales pour un
fonctionnement au
gaz naturel.
Des pointes jaunes
à l'extrémité
des dards sont
normales pour un
fonctionnement au
GPL.
Des flammes jaunes
sont anormales pour
un fonctionnement
avec tous types de
gaz. Un ajustement de plus est nécessaire.
Des flammes orange proviennent de la présence
de corps étrangers dans le tuyau de gaz. Les
particules brûleront et les flammes orange
disparaîtront.
AVERTISSEMENT
Soyez prudent lorsque vous mesurez les flammes et
ajustez le volet d'air. Les flammes sont susceptibles de
vous brûler ou de mettre le feu vos habits entraînant
ainsi des blessures corporelles voire la mort.
Rouge
Blanc
Blanc
jaune
NX58H5650WS
Orange
Bleu
Blanc
Blanc
jaune
Argent
NX58H5600SS
Mini-Manual_NX58H56_DG68-00528A_EN+MES+CFR.indb 1 06/02/2014 14:13:06
