INSTALLATION DU CIRCUIT
DU DISTRIBUTEUR D’EAU
Le distributeur d’eau avec filtre est l’une des
fonctions très pratiques que vous offre votre
nouveau réfrigérateur. Afin de préserver votre
santé, le filtre supprime toutes les particules
indésirables présentes dans l’eau. Toutefois, il ne
permet pas de stériliser ni de détruire les micro-
organismes. Pour cela, un purificateur d’eau est
nécessaire.
Pour que la machine à glaçons puisse fonctionner
correctement, la pression de l’eau doit se situer
entre 20 et 125 psi (138 et 862 Kpa).
Si le réfrigérateur est installé dans une zone où la
pression de l’eau est faible (inférieure à 20 psi),
vous pouvez installer une pompe de charge pour
compenser la faible pression.
Après avoir raccordé le tuyau d’eau, assurez-vous
que le réservoir d’eau à l’intérieur du réfrigérateur
est bien rempli. Pour cela, appuyez sur le levier du
distributeur d’eau jusqu’à ce que l’eau s’écoule
par la sortie d’eau.
Des trousses d’installation de conduite
d’eau sont disponibles auprès de votre
revendeur contre un supplément. Il
est recommandé d’utiliser une trousse
d’installation de conduite d’eau composée
d’un tube en cuivre et d’un écrou de
serrage de 1/4 po.

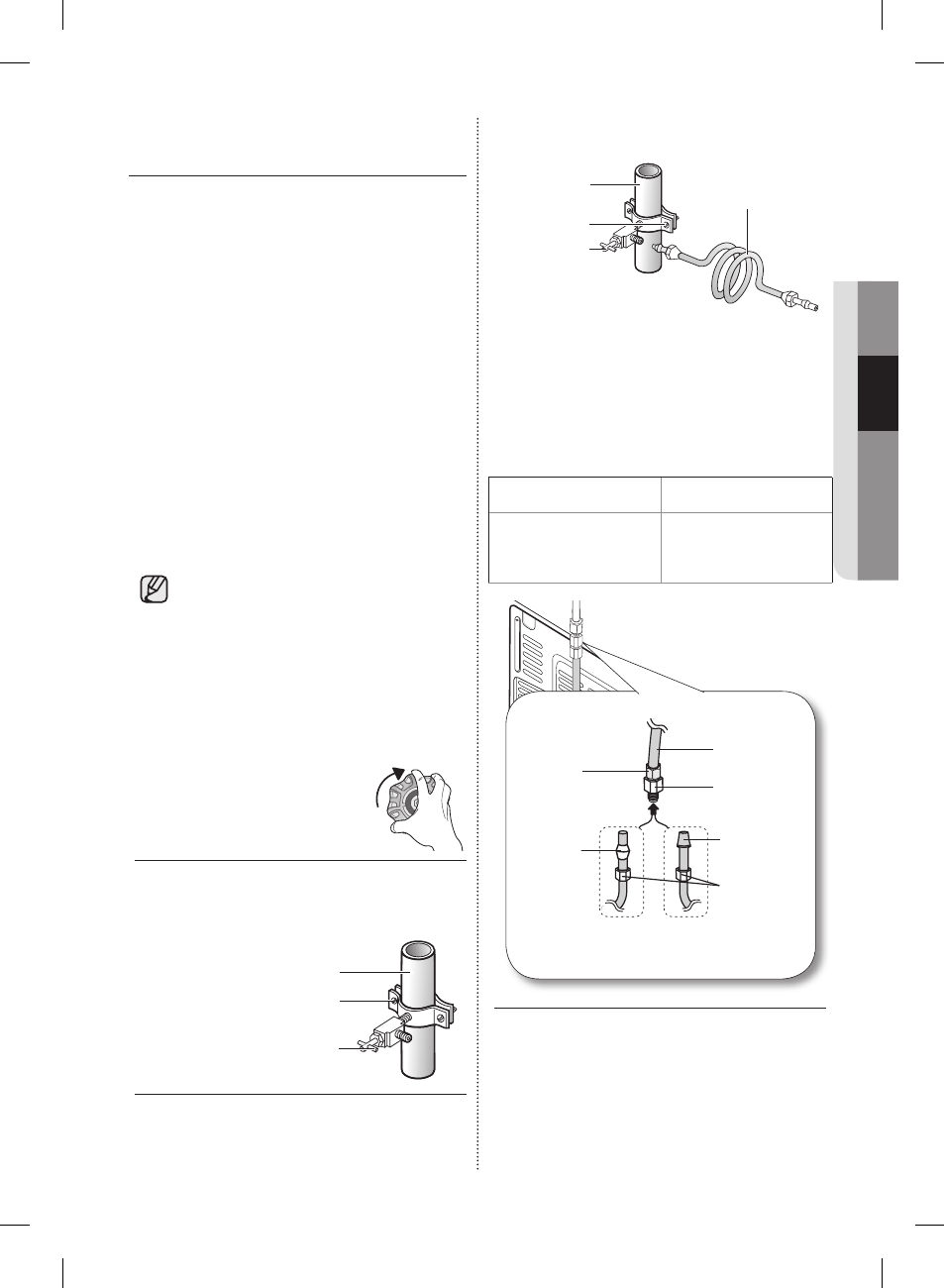

Branchement du distributeur sur le
tuyau d’arrivée d’eau
1. D’abord, coupez l’arrivée d’eau
principale.
2. Localisez la conduite d’eau froide potable la
plus proche et installez le crochet de fixation
puis le robinet de sectionnement.
3. Raccordez la trousse d’installation de conduite
d’eau au robinet de sectionnement.
Raccordement du tuyau d’arrivée
d’eau au réfrigérateur.
Vous devez vous munir de plusieurs accessoires
pour effectuer ce raccordement.
Ces accessoires sont en vente sous forme de
trousse dans votre quincaillerie locale.
Utilisation d'un tube en
cuivre
Utilisation d'un tube en
plastique
• Tube en cuivre 1/4 po
• Écrou de serrage 1/4 po (x1)
• Bague (x2) • Tube en plastique 1/4 po
→ Extrémité moulée (en
forme de poire)
• Écrou de serrage 1/4 po (x1)
Écrou de
serrage (1/4
po) (assemblé)
Bague
(non fournie)
Tube en plastique
(Assemblé)
Raccord à
compression
(assemblé)
Extrémité moulée
(en forme de poire)
Écrou de serrage
(B) (1/4 po)
(non fourni)
ou
Tube en cuivre
(non fourni) Tube en plastique (B)
(non fourni)
Conduite d'eau domestique
Réfrigérateur
Crochet de fixation
Conduite d’eau froide
Robinet de sectionnement
Robinet de
sectionnement
Crochet de
fixation
Conduite d’eau
froide
Trousse d’installation
de conduite d’eau
