Español

8

Conexiones

Cuando se conecta a

AV In

el color

(verde) del terminal

AV In [Y/VIDEO]

no

coincide con el cable de vídeo (amarillo).

Para obtener la mejor calidad de
imagen, se recomienda la conexión de
componentes antes que la conexión A/V.

W

W

B

G

R

R

W

Y

Rojo Blanco Rojo Azul Verde

BD/DVD/decodifi cador

de cable HD/satélite

R-AUDIO-L

P

R

P

B

Y

HDMI OUT

R-AUDIO-L

P

R

P

B

Y

DVI OUT

Parte posterior del TV

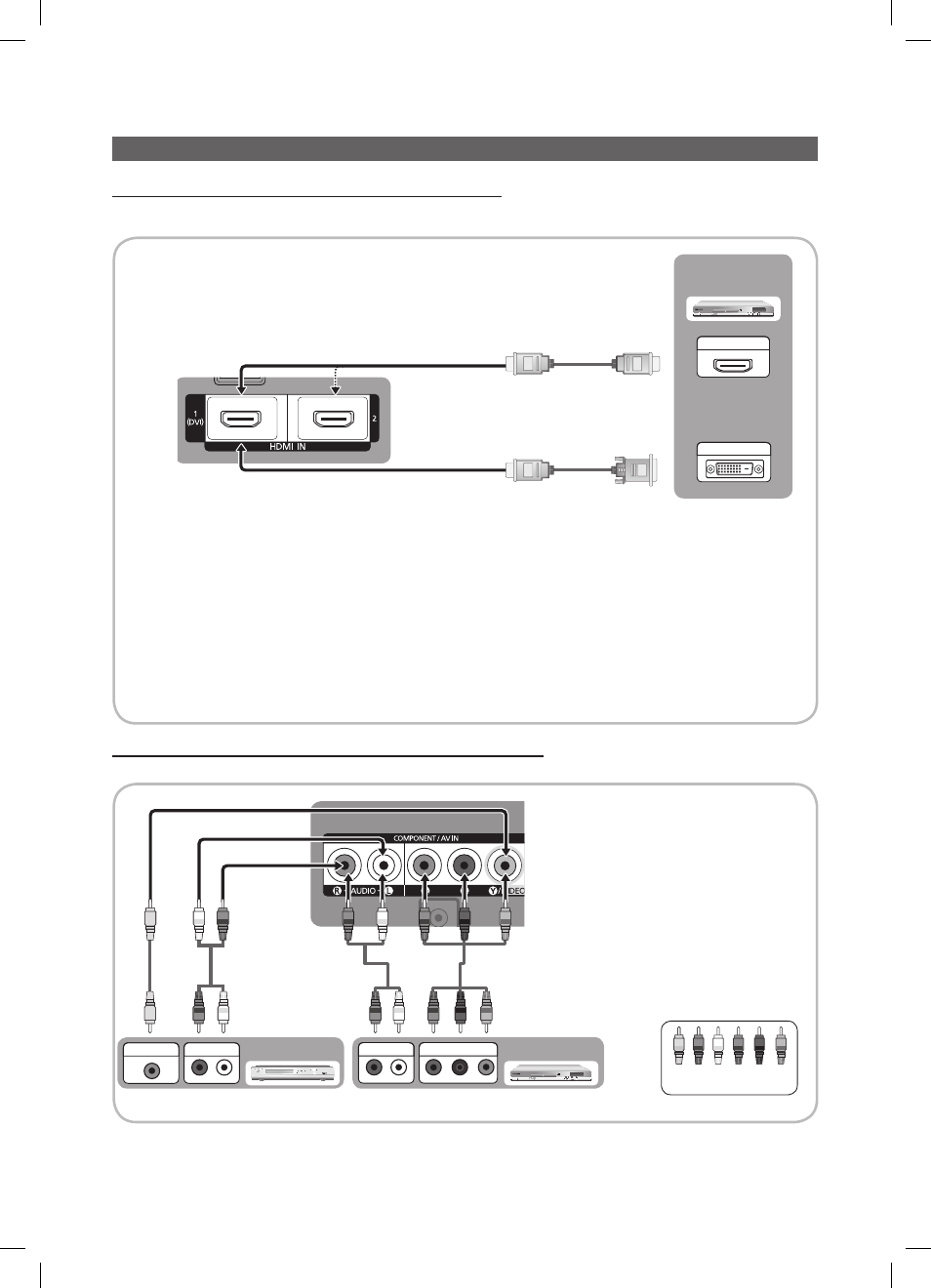

Conexión a un dispositivo AV

Uso de un cable hDMI o hDMI a DVI: Conexión hD (hasta 1080p)
Para conseguir una mejor calidad de imagen HD es aconsejable utilizar una conexión HDMI.
Dispositivos disponibles: Reproductor de DVD/Blu-ray, receptor por cable HD/satélite HD (decodifi cador).

hDMI In 1(DVI), 2

x

Cuando se usa una conexión de cable HDMI/DVI, se debe conectar en el terminal

hDMI/DVI In

para

vídeo. Es posible que un reproductor de DVD, Blu-ray, receptor por cable HD, receptor por satélite HD STB,
decodifi cador o receptor por satélite STB necesite un cable DVI-HDMI (de DVI a HDMI) o un adaptador DVI-
HDMI (de DVI a HDMI).

x

La imagen quizás no se muestre correctamente (o no se muestre en absoluto) o el audio puede que no
funcione si se conecta al televisor un dispositivo externo que utiliza una versión más antigua del modo HDMI.
En tales casos, consulte al fabricante del dispositivo externo acerca de la versión HDMI y, si ésta es antigua,
solicite una actualización.

x

Debe adquirir un cable certifi cado HDMI. De lo contrario, la imagen puede no mostrarse o producirse un error
de conexión.

x

Si hay un cable HDMI a DVI conectado al puerto

hDMI In 1 (DVI)

, el audio no funciona.

Uso de un cable de componentes (hasta 1080i) o audio/vídeo (sólo 480i)
Dispositivos disponibles: Reproductor DVD y Blu-ray, decodifi cador por cable, receptor por satélite STB, aparato de vídeo VCR

R-AUDIO-L

P

R

P

B

Y

COMPONENT OUT

R-AUDIO-L

P

R

P

B

Y

AUDIO OUT

Reproductor Blu-ray

R-AUDIO-L

P

R

P

B

Y

VIDEO OUT

Aparato de vídeo

R-AUDIO-L

P

R

P

B

Y

AUDIO OUT

W

Y

W

Y

B

G

R

W

W

B

G

R

R

R

R

R

Parte posterior del TV
