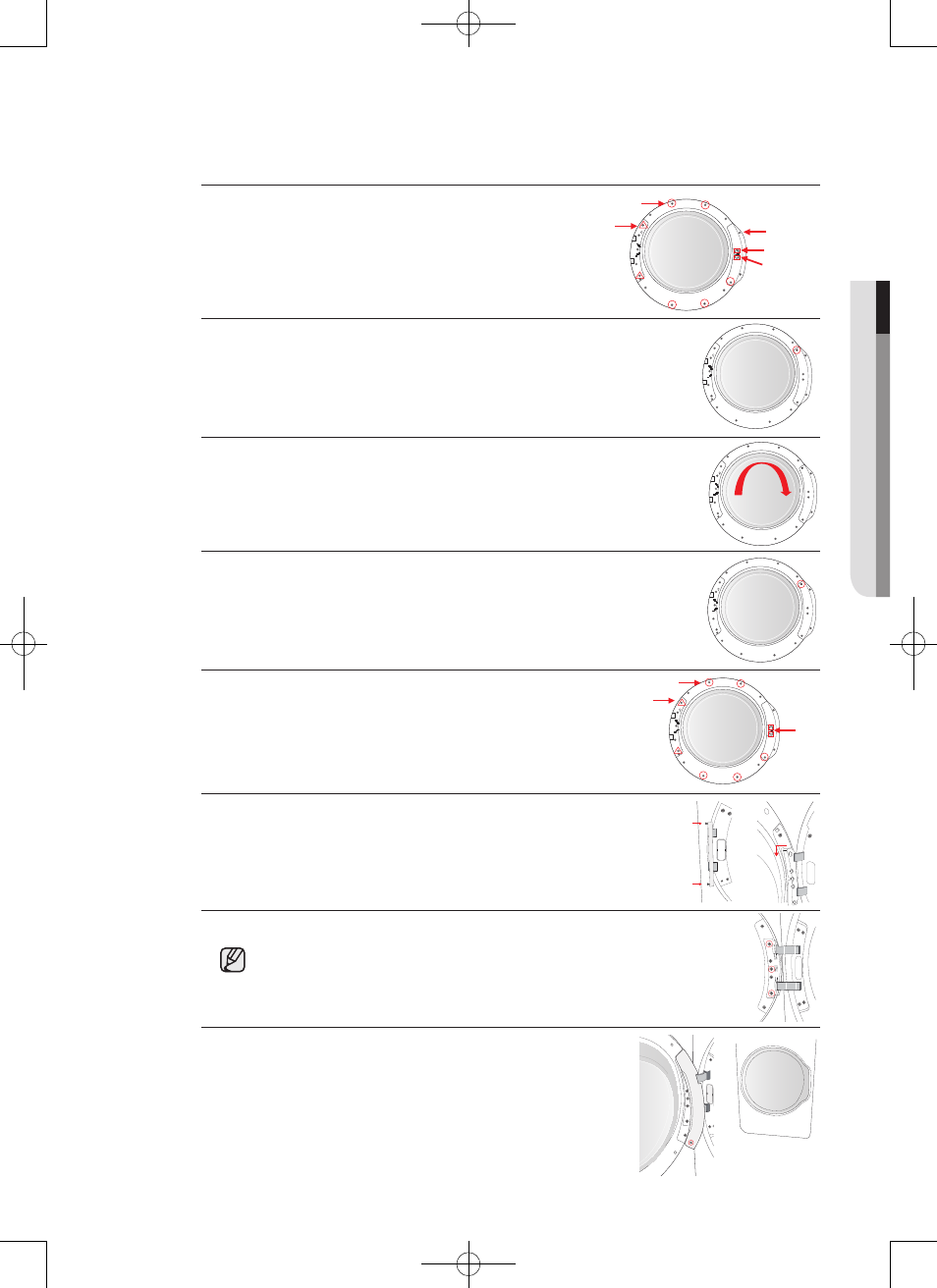

10. Retire los 9 tornillos. (L12 1ea, L14 5 ea, L18 2 ea).
11. Retire la MANIJA de la CUBIERTA y PUERTA PALANCA.
12. Retire el tornillo (L14).
13. Gire el VASO CONTENEDOR 180º (ACERO REDONDEADO GRANDE)
14. Monte el tornillo (L14).
15. Monte la MANIJA de la CUBIERTA y la PUERTA PALANCA en
el VASO CONTENEDOR.
16. Monte los 9 tornillos. (L12 1ea, L14 5 ea, L18 2 ea).
17. Instale la PUERTA en los 2 tornillos del SOPORTE de la
PUERTA
18. Ajuste los 3 tornillos que se retiraron en el paso 3.
Verifique la posición del tornillo que instaló en el soporte
de la puerta.
19. Instale el CONTENEDOR DE L A CUBIERTA EN EL VASO
CONTENEDOR y luego ajuste el tornillo que se retiró en el
paso 1.
L14
L18
L12
01 instalación de la secador
a
L14
COVER
HANDLE
LEVER
DOOR
L18
L12
maniJa dE
la cubiErta
l18
puErta dE
la palanca
