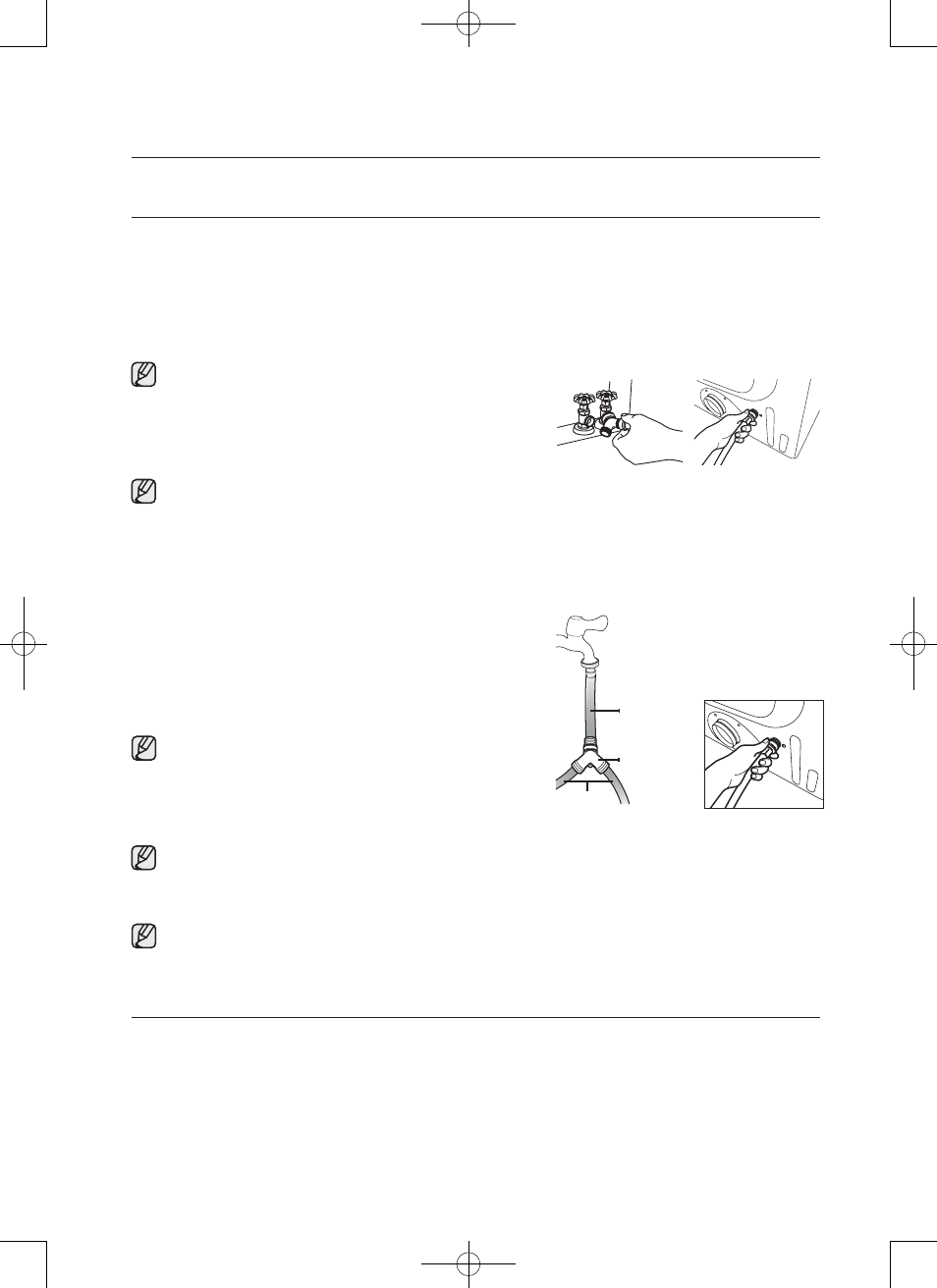

conExión DE La manGuEra DE EntraDa
métoDo 1
La secadora debe estar conectada a la canilla de agua fría mediante la manguera de entrada. No use
mangueras viejas.
1. Si el espacio lo permite, coloque el extremo hembra de bronce en el conector “Y” a la canilla de agua fría.
2. Cierre la canilla de agua fría.
3. Coloque el extremo recto de la manguera larga en el conector “Y”.
4. Con la pinza, ajuste la unión con una vuelta adicional de dos tercios.
No ajuste en exceso ya que puede dañar la unión.
5. Coloque el extremo angular de la manguera larga en la
válvula de llenado en la parte inferior del marco trasero de la
secadora. Atornille la unión a mano hasta que esté sujeta en
el conector de la válvula de llenado.
6. Con la pinza, ajuste la unión con una vuelta adicional de dos
tercios.
No ajuste en exceso ya que puede dañar la unión.
7. Verifique que las canillas de agua estén abiertas.
8. Verifique que no haya pérdidas alrededor del conector “Y” canillas y mangueras.
métoDo 2
La secadora debe estar conectada a la canilla de agua fría mediante la manguera de entrada. No use
mangueras viejas.
1. Si no se puede colocar el conector “Y” directamente a la
canilla de agua fría, se debe usar la manguera corta.
2. Cierre la canilla de agua fría.
3. Coloque la manguera de entrada corta a la canilla de agua
fría.
Atornille la unión a mano hasta que esté sujeta en la canilla.
4. Con la pinza, ajuste la unión con una vuelta adicional de dos
tercios.
No ajuste en exceso ya que puede dañar la unión.
5. Coloque el conector “Y” al extremo macho de bronce de la
manguera pequeña.
Atornille la unión a mano hasta que esté sujeta en el conector.
6. Con la pinza, ajuste la unión con una vuelta adicional de dos
tercios.
No ajuste en exceso ya que puede dañar la unión.
7. Coloque el extremo angular de la manguera larga en la válvula de llenado en la parte inferior del marco trasero
de la secadora. Atornille la unión a mano hasta que esté sujeta en el conector de la válvula de llenado.
8. Con la pinza, ajuste la unión con una vuelta adicional de dos tercios.
No ajuste en exceso ya que puede dañar la unión.
9. Verifique que las canillas de agua estén abiertas.
10. Verifique que no haya pérdidas alrededor del conector “Y” canillas y mangueras.
Lista DE VEriFicación FinaL DE La instaLación
 La secadora está enchufada a un tomacorriente y está conectada a tierra correctamente.
 Los conductos de drenaje están conectados y se ha colocado cinta a las uniones.
 Usted usó conducto rígido o flexible con un recubrimiento de metal resistente, no conducto flexible de
plástico.
 La secadora está nivelada y apoyada firmemente sobre el piso.
 Para modelos a gas: El gas está abierto y no hay pérdidas de gas.
 Encienda la secadora para confirmar que funciona, calienta y se apaga.
