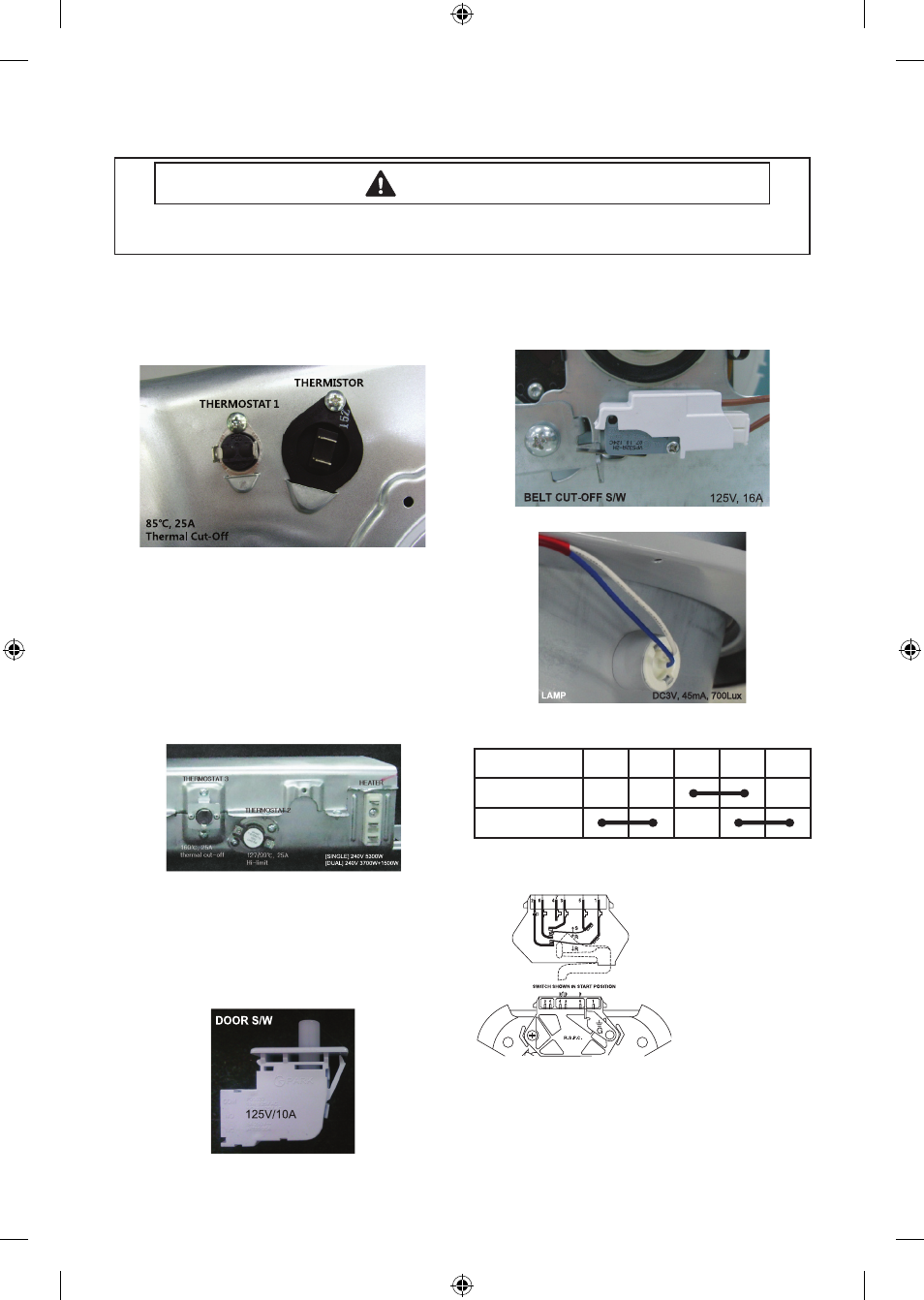

PROCÉDURES DE TEST DES COMPOSANTS
Test des composants électriques (avec ohmmètre)

Résistance de la thermistance 10 KΩ @ 25 °C (77 °F)
 Résistance du thermostat 1 < 1 Ω
 Résistance du thermostat 3 < 1 Ω
- Si la résistance est infinie, remplacez le thermostat 3.
 Résistance du thermostat 2 < 1 Ω
- Si la résistance est infinie, remplacez le thermostat 2.
 [DOUBLE] Résistance de l'élément chauffant 13 Ω
(BROCHES 2-3) Résistance de l'élément chauffant 34 Ω
(BROCHES 1-2)
- Si la résistance est infinie, remplacez l'élément chauffant.
 [UNIQUE] Résistance de l'élément chauffant 10 Ω
(BROCHES 1-3)
- Si la résistance est infinie, remplacez l'élément chauffant.
1
2
3
 Mesurez la résistance des bornes suivantes
1) Interrupteur du hublot : désactivé
Borne : « COM » - « NC » (1-3) < 1 Ω
Borne : « COM » - « NO » (1-2) : ∞ Ω
2) Interrupteur du hublot : activé
Borne : « COM » - « NC » (1-3) : ∞ Ω
Borne : « COM » - « NO » (1-2) < 1 Ω
 Commutateur d'arrêt de la courroie
- Manette ouverte : valeur ohmique < 1 Ω
- Manette actionnée : valeur ohmique : ∞ Ω
 Résistance de la lampe : ∞ Ω, (-) : BLEU, (+) : BLANC
 Moteur (électronique et gaz)
Contacts
Fonction 1M 2M 3M 5M 6M
Départ
Fonctionnement
 = contact fermé
Interrupteur centrifuge (moteur)
2,88 Ω entre les broches
3 et 4
3,5 Ω entre les broches
4 et 5
DÉPANNAGE
AVERTISSEMENT
Afin d'éviter tout risque d'électrocution légère ou mortelle, débranchez le sèche-linge
avant de le réparer, sauf si le test nécessite sa mise sous tension.
