Branchement d’un magnétoscope
2
3
Si vous avez un magnétoscope
“mono” (c’est-à-dire qu’il n’est pas
stéréo), utilisez le connecteur Y
(non fourni) pour le brancher aux
prises d’entrée audio droite et
gauche de la télévision. Si votre
magnétoscope fonctionne en
stéréo, vous devez brancher deux
câbles distincts.
➣
Suivez les instructions de “Visualisation d’une cassette à l’aide d’un magnétoscope ou
d’un caméscope” pour visualiser une cassette à l’aide de votre magnétoscope.
La configuration arrière de chaque magnétoscope est différente suivant les appareils.
Lorsque vous connectez un magnétoscope, faites correspondre les couleurs de la
borne et du câble.
La couleur de la prise d’entrée AV IN 1 [Y/VIDÉO] (vert) ne correspond pas à la cou-
leur du Câble vidéo (jaune).
➣
➣
➣

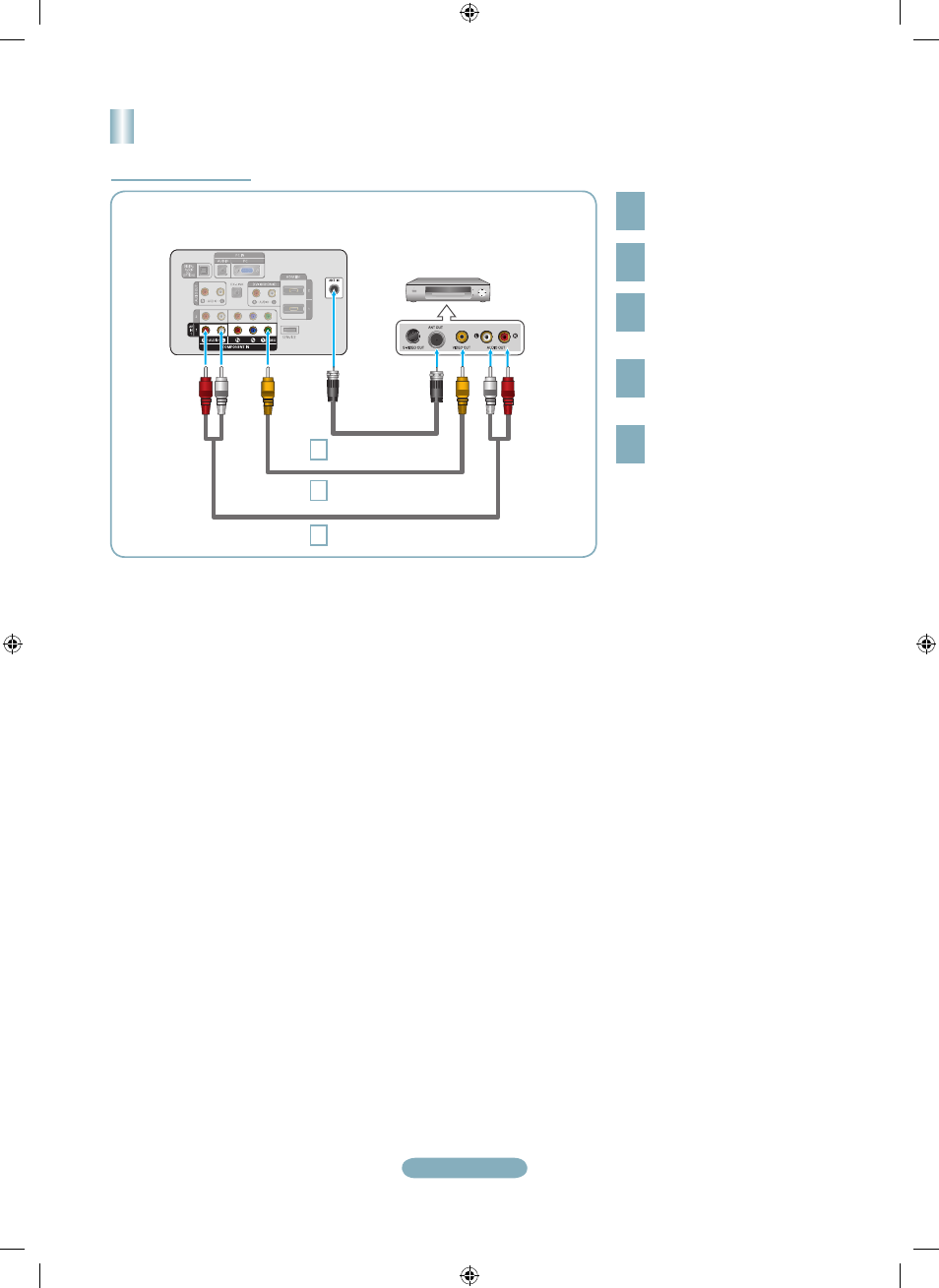

Pannear arrière de la télévision
3 Câble RF (non fourni)
Câble Audio (non fourni)
Panneau arriére du
Câble Vidéo (non fourni)
Branchez le câble ou l’antenne à
la prise ANT IN située à l’arrière
du magnétoscope.
Relier au moyen d’un Câble
RF la borne ANT OUT du
magnétoscope et la borne ANT
IN du téléviseur.
Relier au moyen d’un Câble
vidéo la prise de sortie vidéo du
magnétoscope et la prise AV IN
1 [Y/VIDEO] du téléviseur.
Débranchez l’antenne ou
le câble de l’arrière de la
télévision.
Branchez les Câbles Audio
entre les prises AUDIO OUT
du magnétoscope et les prises
AV IN 1 [R-AUDIO-L] de la
télévision.
Connexion vidéo
