Français-

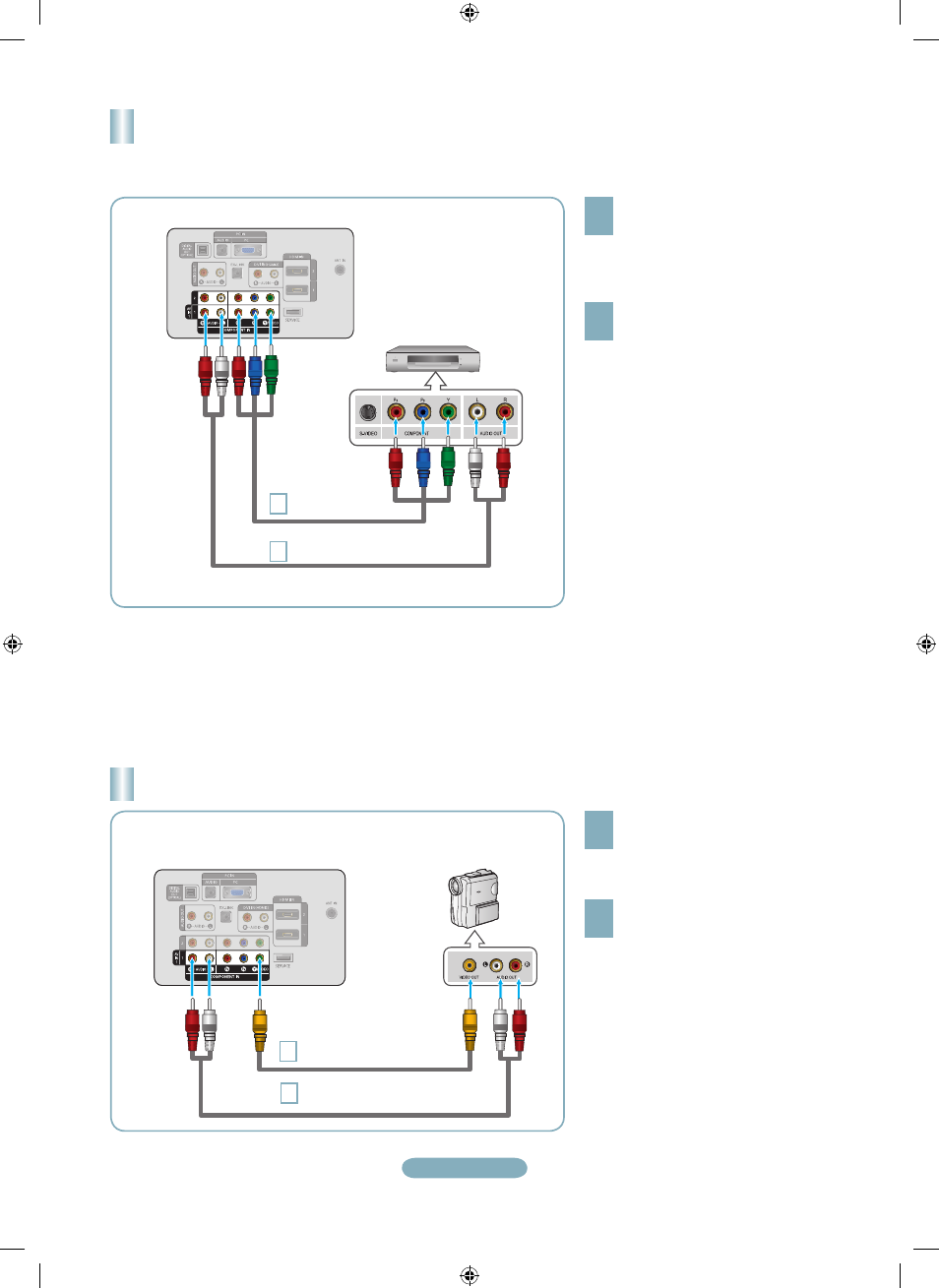

Branchement d’un lecteur DVD, câblosélecteur ou récepteur satellite à
l’aide de câbles composantes
Pannear arrière de la télévision
Câble composante
(non fourni)
Lecteur DVD ou décodeur câble/
récepteur satellite
(boîtier décodeur)
2
Câble Audio (non fourni)
Branchez un câble composant entre
les prises COMPONENT IN (1 ou 2)
[Y, PB, PR] du téléviseur et les prises
COMPONENT [Y, PB, PR] du lecteur
DVD ou du décodeur câble/récepteur
satellite (boîtier décodeur).
2
Branchez les câbles audio entre les
prises COMPONENT IN (1 ou 2)
[R-AUDIO-L] du téléviseur et les prises
AUDIO OUT du lecteur DVD ou du
décodeur câble/récepteur satellite
(boîtier décodeur).
La composante vidéo sépare la vidéo
entre Y (Luminosité), Pb (Bleu) et Pr
(Rouge) pour une qualité vidéo accrue.
Assurez-vous de faire correspondre la
composante vidéo et les connexions
audio.
Par exemple, si un Câble vidéo
Composante est branché à la prise
d’entrée COMPONENT IN 1, le
Câble audio doit être branché à la
prise d’entrée COMPONENT IN 1
également.
La configuration du panneau arrière
de chaque lecteur DVD ou de chaque
décodeur câble/récepteur satellite
(boîtier décodeur) diffère.
Lorsque vous branchez un lecteur
DVD ou un décodeur câble/récepteur
satellite (boîtier décodeur), faites
correspondre les couleurs de la borne
de connexion à celles du câble.
➣
➣
➣
Connexion d’un caméscope
Connectez un Câble Vidéo (ou Câble
S-Vidéo) entre les prises AV IN2
[VIDEO] (ou S-VIDEO) du téléviseur
et les prises AUDIO OUT du camé-
scope.
2
Connectez un Câble Audio entre
les prises AV IN 2 [R-AUDIO-L] du
téléviseur et les prises AUDIO OUT
du caméscope.
La configuration arrière de chaque
caméscope est différente suivant les
appareils.
Lorsque vous connectez un caméscope,
faites correspondre les couleurs de la
borne et du câble.
La couleur de la prise d’entrée AV IN 1
[Y/VIDÉO] (vert) ne correspond pas à la
couleur du Câble vidéo (jaune).
➣
➣
➣
or
Caméscope
Panneau latéral du téléviseur
2
Câble Audio (non fourni)
Câble Vidéo (non fourni)
