20_ trikčių šalinimas
Įrengimo dalis
Greta įrengiamų prietaisų deriniuose galima naudoti „Samsung‘‘
modelius, pradedant nuo R Z**,RR**.
Parduotuvėje pasikonsultuokite dėl spalvos ir dizaino.
Prietaisus įrengdami greta vienas kito, paisykite toliau pateiktų
nurodymų.
- Šaldytuvą rekomenduojama įrengti dešinėje pusėje- tada jo veiki-
mas bus geriausias.
- Tam, kad prietaisai idealiai derėtų, palikite nurodytą tarpą ir įrenkite
TARPIKLIUS, kurie pateikiami įrengimo komplekte. (Pateikiami tik su
tam tikrais modeliais)
- Sulygiuokite šaldytuvo ir šaldyklės aukštį; skaitykite 14 puslapyje.

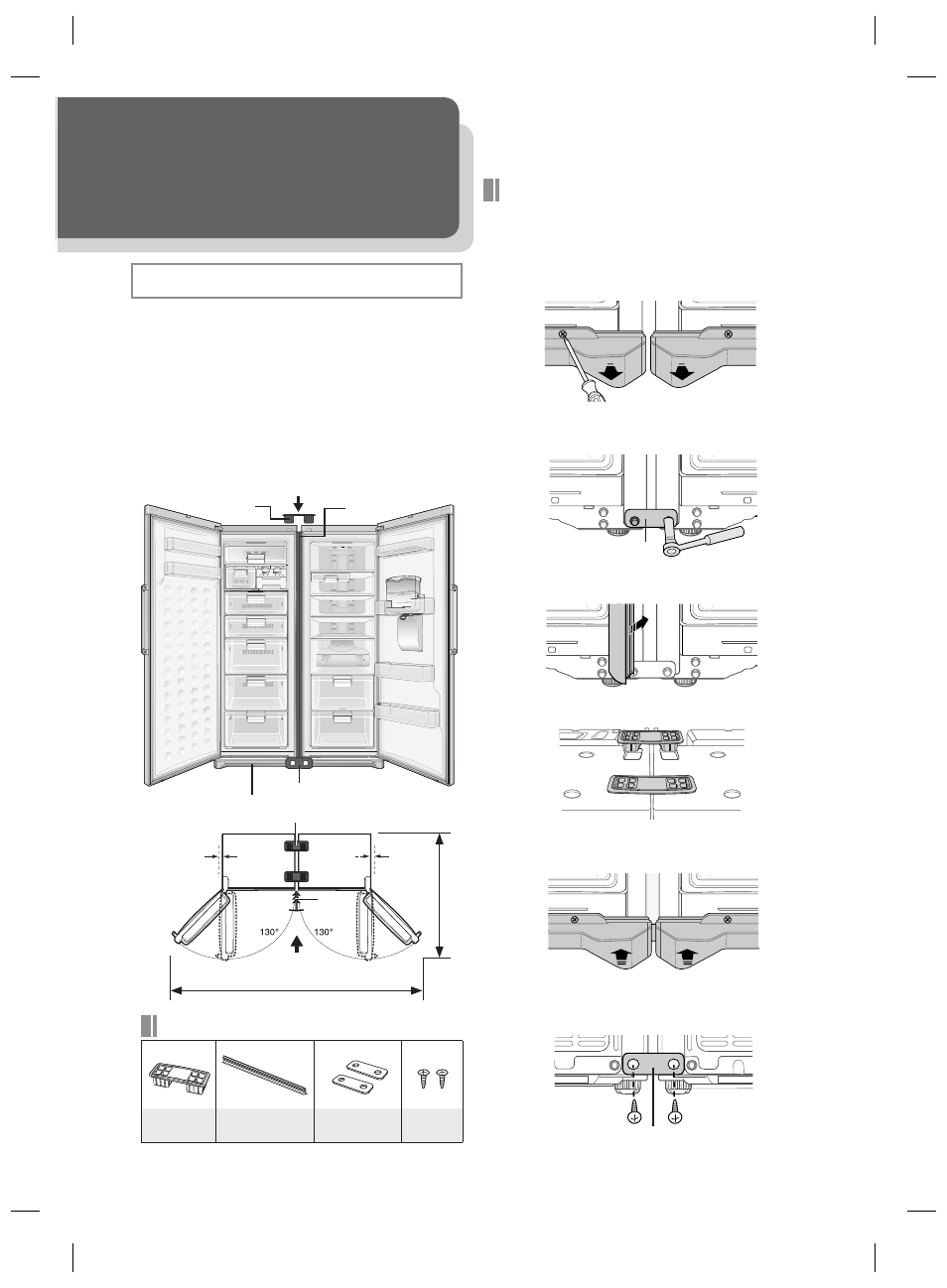

Gaminių įrengimas kartu
1. Tarp šaldytuvo ir šaldyklės palikite 5--7 mm tarpą.
2. Nuo šaldytuvo ir šaldyklės nuimkite priekinių kojelių
skydelius išsukdami varžtus.
3. Išsukite varžtą abiejuose gaminiuose ir vėl įsukite
uždėję apatinį fiksatorių.
4. Tarp šaldytuvo ir šaldyklės įkiškite jungiamąją juostelę.
5. Gaminių viršuje tvirtai įkiškite du fiksatorius.
6. Ant abiejų gaminių pritvirtinkite priekinių kojelių
skydelius.
7. Galinėje gaminių dalyje varžtais pritvirtinkite
fiksatorių B.
Kaip gaminį įrengti
Nuo abiejų gaminių būtinai atjunkite maitinimą.
Apatinis fi ksatorius A
Apatinis fi ksatorius B
Šaldyklė Šaldyklė Šaldytuvas Šaldytuvas
Apatinis fi ksatorius A
Įrengimo kryptis
Priekinių kojelių skydelis
Jungiamoji juostelė Jungiamoji juostelė Fiksatorius
Reikalingi įrankiai
Fiksatorius
Jungiamoji
juostelė
Apatinis
fi ksatorius A,B
Varžtai
Įrengimo kryptis
Fiksatorius
mažiausiai
50 mm mažiausiai
50 mm
Jungiamoji Jungiamoji
juostelė
juostelė
2030
1175
