nastavení
_17
01 NAST
A
VENÍ

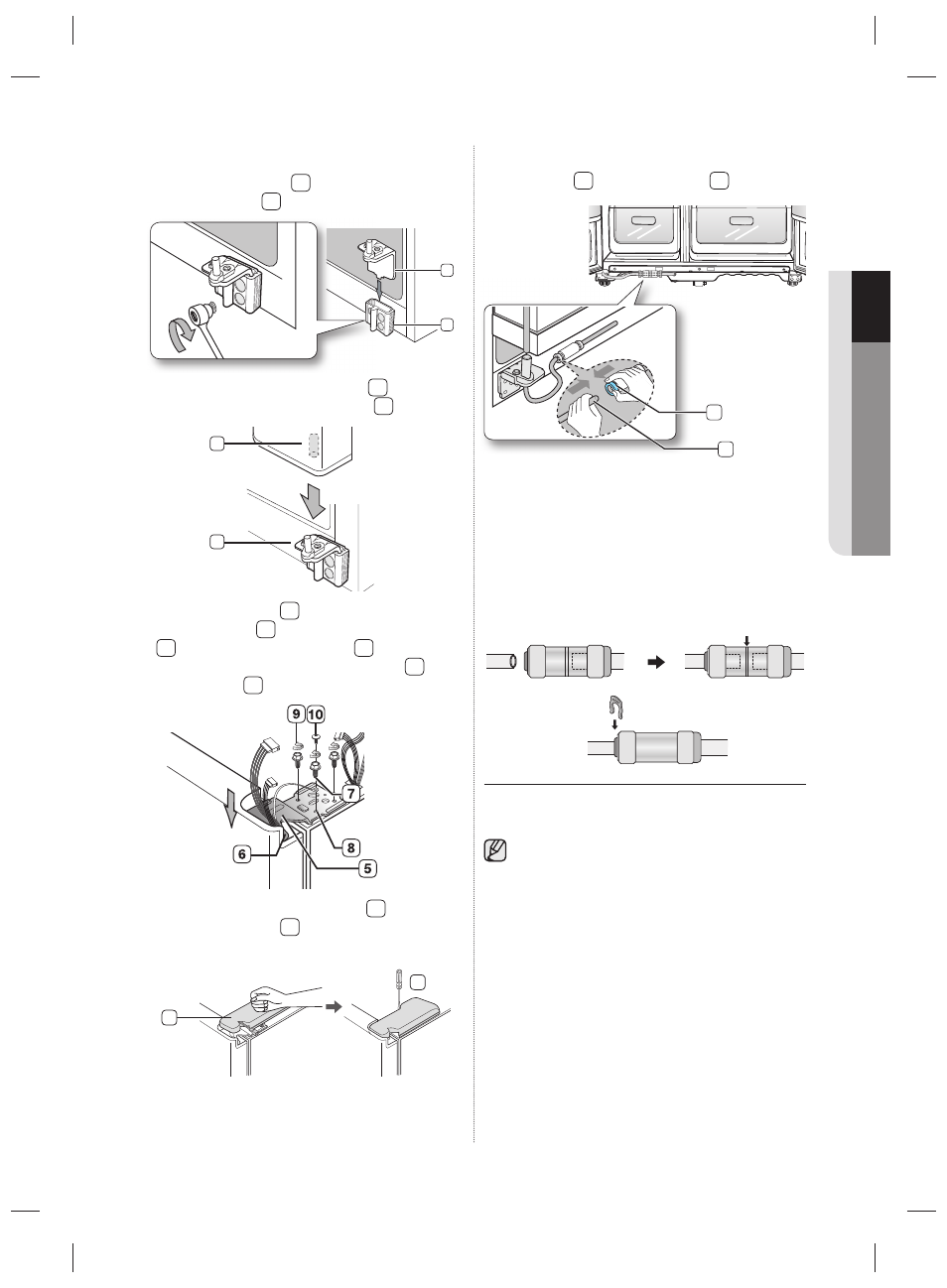

Montáž dveří chladničky
1. Zasuňte spodní závěs
1
zpět do držáku
spodního závěsu
2
.
2. Dveře chladničky nasaďte otvorem
3
, který je v
rohu dveří, na čep spodního závěsu
4
.
3. Čep horního závěsu
5
zasuňte do otvoru v rohu
dveří chladničky
6
. Zarovnejte otvory v závěsu
7
s otvory ve skříni chladničky
8
. Potom
zašroubujte zpět šrouby upevňující závěs
9
a
zemnící šroub
10
.
4. Nasaďte p st krytu horního závěsu
11
na přední
část horního závěsu
12
a kryt zajistěte šroubem.
Připojení přívodu vody do chladničky
1. Přívod vody
2
zasuňte do spojky
1
.
2. Vodovodní přípojku je třeba zcela zasunout do
středu průhledné spojky, aby nedocházelo k
unikání vody z rozvodu.
3. Nasaďte svorku z instalačního balení a zkontrolujte,
zda pevně drží přípojku.
Montáž krytu předních nohou
Před připevněním krytu zkontrolujte těsnost
připojení vody. Kryt předních nohou nasaďte
na své místo, jak je ukázáno na obrázku, a
přitáhněte ho třemi šrouby.
1
2
1
2
3
4
12
11
Střed průhledné spojky
Střed průhledné spojky
svorka A (1/4 palce)
svorka A (1/4 palce)
(6,35 mm)
(6,35 mm)
