16

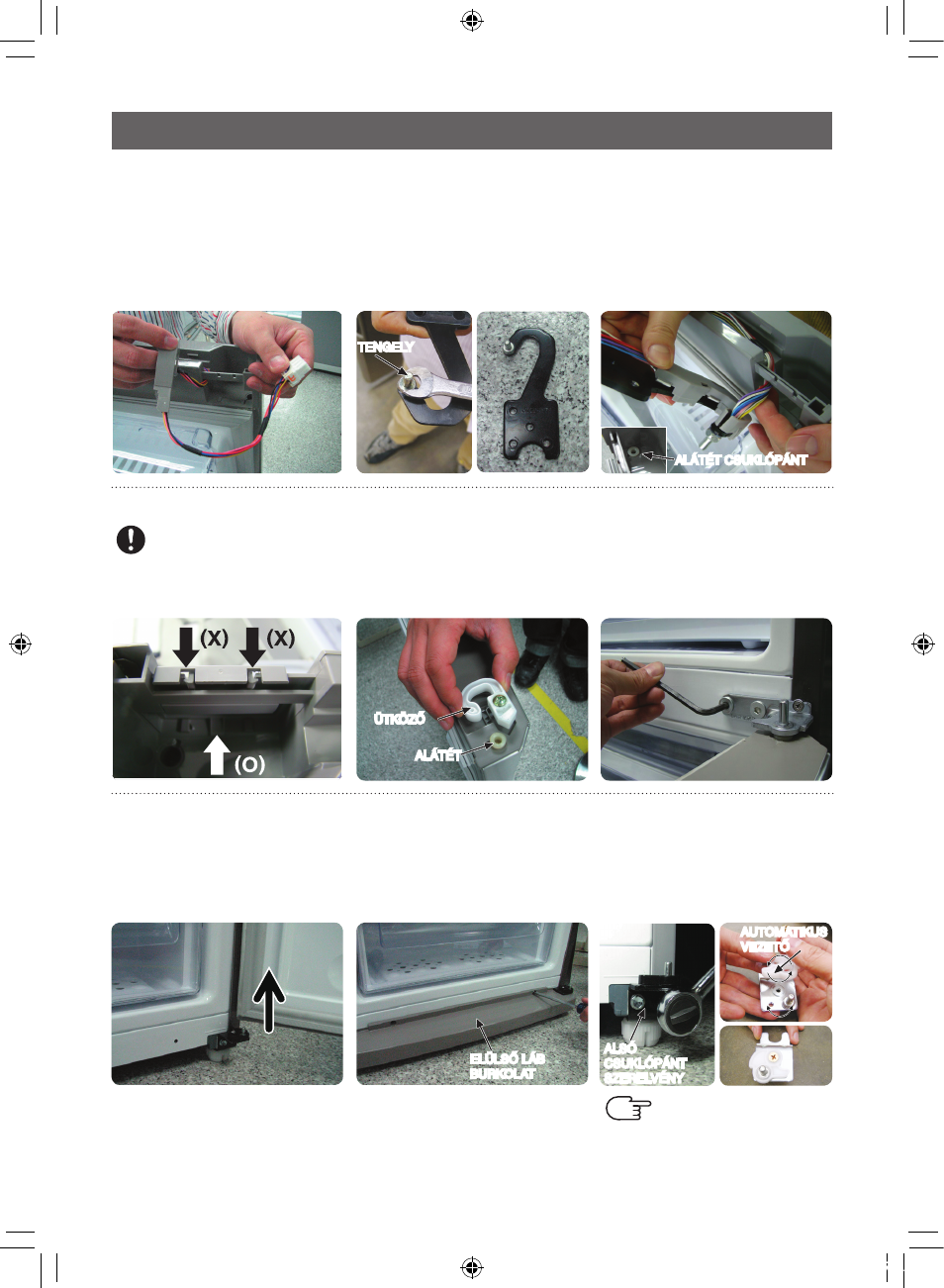

AZ AJTÓNYITÁS IRÁNYÁNAK MEGFORDÍTÁSA
‑ A FAGYASZTÓ AJTAJÁNAK
SZÉTSZERELÉSE
TENGELY
ALÁTÉT CSUKLÓPÁNT
8. Egy 11 mm-es kulccsal
válassza szét a
CSUKLÓPÁNT TENGELYÉT,
majd fordítsa meg a
CSUKLÓPÁNTOT helyezze
vissza a CSUKLÓPÁNT
TENGELYÉT.
9-1. A bal kábelzsanér és a
felső zsanérszerelvény
visszacsatlakoztatása után
cserélje fel a szigetelőgyűrű
és az ajtórésfedél pozícióját.
9-2. A résfedél leszerelésekor
ne nyomja meg mindkét
oldalon a rögzítőkapcsokat,
hanem csak az alsó
kapcsot nyomja meg.
10. Fordítsa meg az AJTÓ
ÜTKÖZŐT és az ALÁTÉT
CSUKLÓPÁNTOT.
11. A KÖZÉPSŐ CSUKLÓPÁNT
SZERELVÉNY
szétszereléséhez távolítsa el
a két csavart.
14. Az ábrán látható módon szerelje
szét az ALSÓ CSUKLÓPÁNT
SZERELVÉNYT, és az
AUTOMATIKUS VEZETŐT
fordítsa fel, fordítsa meg a
TENGELYT.
12. Szerelje le a fagyasztó ajtaját
úgy, hogy megemeli felfelé.
Ügyeljen arra, hogy ne ejtse
le és ne karcolja meg a
fagyasztó ajtaját.
13. A két csavar eltávolítása után
szerelje szét az ELÜLSŐ
LÁB BURKOLATOT.
ALSÓ
CSUKLÓPÁNT
SZERELVÉNY
AUTOMATIKUS
VEZETŐ
ELÜLSŐ LÁB
BURKOLAT
Amikor összeszereli, a
csavarok meghúzásakor
a csavarok ne adjanak ki
hangot.
ÜTKÖZŐ
ALÁTÉT
7. Az alábbi módon fordítsa meg
az elektromos kábeleket.Vegye
ki a BAL OLDALI BURKILATI
VEZETÉK CSUKLÓPÁNTOT
a ZÁRÓ REKESZ alól, és
csatlakoztassa az elektromos
vezetékekkel.
Megjegyzés
