#14-10 x 5/8-in Tornillo (Cant.: 16)
PIEZAS INCLUIDAS:
HERRAMIENTAS NECESARIAS:
Llave de 10mm
Llave de 7/16 plg
Destornillador, punta de cruz
Llave Inglesa de 9.525mm
Gabinete:
Material impreso
Bolsa de accesorios
Paquete de ruedas
22
INSTALACION DE LA MANIJA LATERAL (Solo Gabinete)
Elementos necesarios:
No. 14-10 X 3/4″ Tornillo (cantidad: 4)
Llave de 7/16 plg
Proceso:
• Los agujeros en el gabinete están roscados y no necesitan
tuercas para la instalación.
• Fije la manija lateral usando 4 tornillos phillips de No. 14-10 x
3/4″.
Baúl:
Material impreso
Bolsa de accesorios
NOTA: No todas las instrucciones de ensamblaje se aplicarán a
su modelo.
ADVERTENCIA
Quita la superficie de trabajo de madera o el tapete de
goma, si los hay, antes de acoplar el cofre o los cofres
al gabinete.
Proceso:
• Saca las gavetas necesarias para poder alcanzar el tope y el
fondo de las superficies de montaje de las unidades. Consulta
las instrucciones para sacar las gavetas.
• Coloca el baúl en el sitio elegido encima del gabinete y marca
los orificios de montaje en el tope del gabinete.
• Quite el baúl y taladre dos 5/16” agujeros (de 8 mm) por la cum-
bre del gabinete o baúl intermedio.
• Fija las unidades en cada unión con (2) tornillos 1/4 - 20 x 5/8”
y (2) tuercas 1/4 - 20. En la bandeja superior del baúl hay una
bolsa con los herrajes.
FIJACIÓN DEL BAÚL
LAS HERRAMIENTAS INCLUIDAS DEPENDERÁN DEL
PRODUCTO QUE SE COMPRÓ

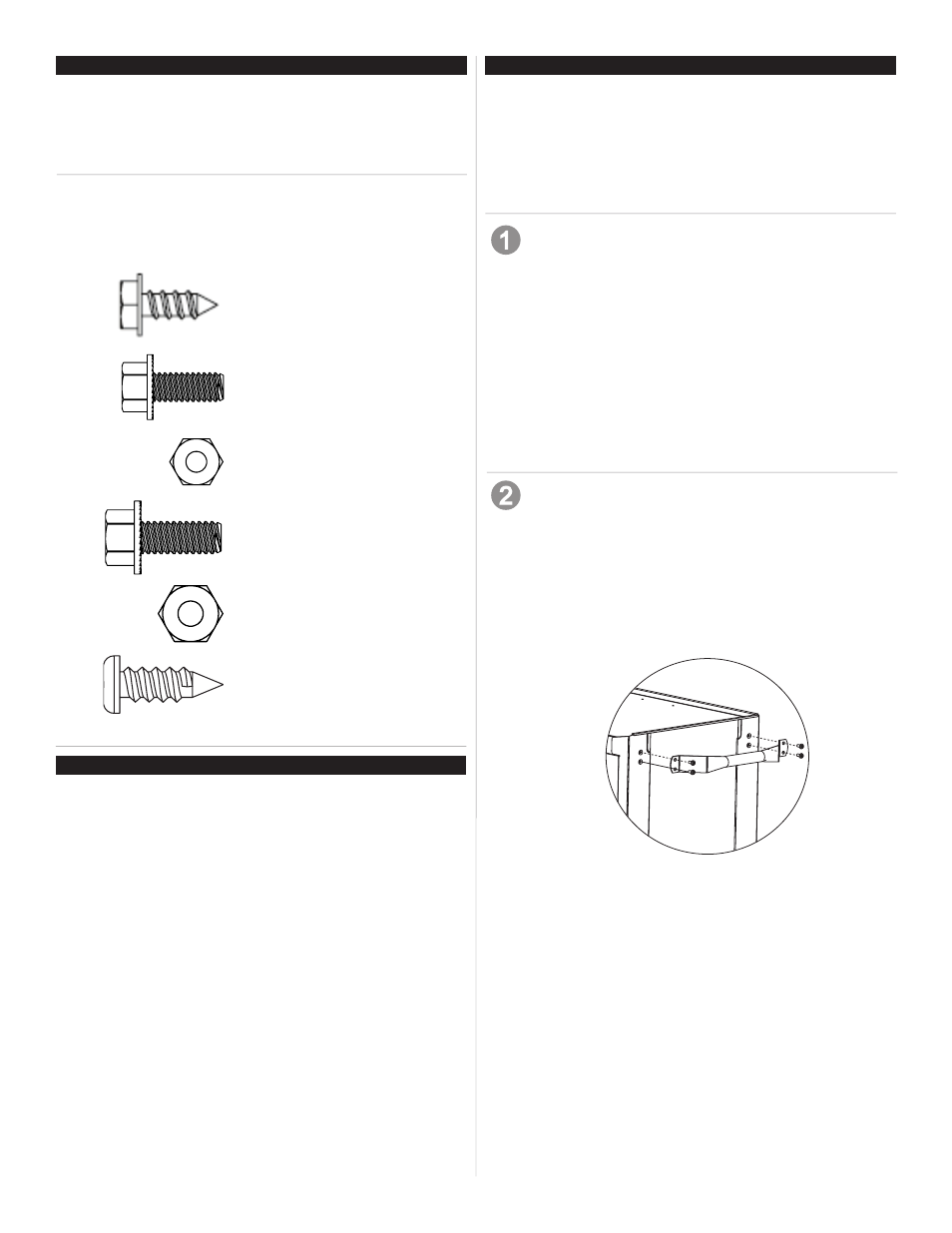

FERRETERÍA ENSAMBLAJE
CONTENIDO DE LA CAJA DE CARTÓN Tornillo
1/4 - 20 Tuerca (Cant: 16)
#14 - 10 x 3/4 Tornillos Phillips
(Camt: 4)
1/4 - 20 x 5/8 Tornillo (Cant: 16)
5/16 - 18 x 3/4 Tornillo (Cant: 16)
5/16 - 18 Tuerca (Cant: 16)
