Page 29
29
6.3
Conecte la pinza POSITIVA (ROJO) del cargador al poste POSITIVO (POS, P, +)
de la batería.
6.4
Ubíquese junto con el extremo libre del cable que previamente sujetó al poste
NEGATIVO (NEG, N, -) de la batería a la mayor distancia posible de la batería. Luego
conecte la pinza NEGATIVA (NEGRO) del cargador al extremo libre del cable.
6.5
No se ponga frente a la batería cuando realice la conexión ¿nal.
6.6
Conecte el cable de alimentación CA del cargador a la salida eléctrica.
6.7
Cuando desconecte el cargador, hágalo siempre en el orden inverso al procedimiento
de conexión y rompa la primera conexión mientras está lejos de la batería, de la forma
en que sea posible.
6.8
Una batería marina (de un bote) tiene que quitarse y cargarse en tierra. Para cargarla
a bordo es necesario un equipo especialmente diseñado para uso marino.
7.
CONEXIONES A TIERRA Y ENERGÍA DE CA
ADVERTENCIA
RIESGO DE DESCARGA ELÉCTRICA O FUEGO.
7.1
Este cargador de batería es para uso de un circuito de valor nominal de 230 V, 50 Hz
(Vea la etiqueta de advertencia sobre el cargador para el voltaje de entrada correcto.)
El enchufe debe estar conectado a un enchufe que esté debidamente instalado y
conectado a tierra de acuerdo con todos los códigos y ordenanzas locales. Las puntas
de la clavija deben quedar bien sujetas en tomacorriente o receptáculo (salida). Úsese
con un sistema a tierra.
7.2
PELIGRO
Nunca altere el cable o enchufe de C.A. suministrado, si no se ajusta
al tomacorriente, haga instalar un tomacorriente adecuado con descarga a tierra por
medio de un electricista cali¿cado. Una conexión inadecuada puede provocar un riesgo
de descarga eléctrica o electrocución.
7.3
Tamaño mínimo recomendado de AWG para el cable de extensión:
100 pies (30,5 metros) de largo o menos: utilice un cable de extensión con una
sección del 16 (1,31 mm
2
).
Más de 100 pies (30,5 metros) de largo: utilice un cable de extensión de sección
del 14 (2,08 mm
2
).
8.

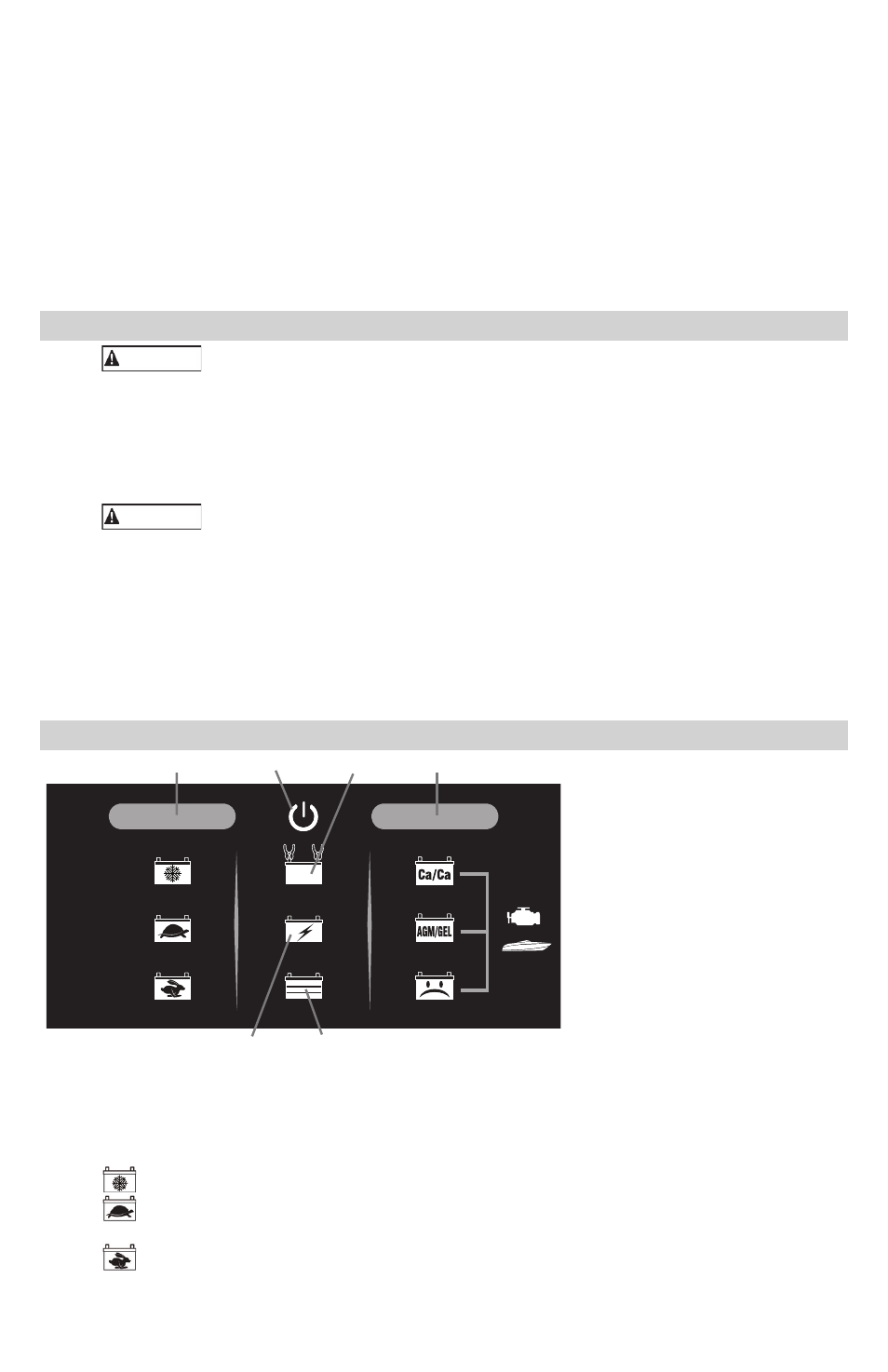

TABLERO DE CONTROLES
1. Botón para seleccionar
capacidad de carga
2. Con energía de CA
3. Luz LED para mostrar que
está conectada
4. Tipo de batería / Botón
seleccionar MODO de carga
5. Luz LED para mostrar que
está cargando
6. Luz LED para mostrar que
está cargada
4
1
2
3
5
6
NOTA: Consulte la sección Instrucciones de funcionamiento para obtener una
descripción completa de los modos del cargador.
Botón para seleccionar capacidad de carga
Utilice este botón para ajustar la velocidad de carga máxima. Pulse el botón hasta que
la velocidad de carga que haya seleccionado.
– Carga y mantiene baterías pequeñas. Mantiene baterías grandes.
– Carga baterías pequeñas, tales como los comúnmente utilizados en podadoras,
motos de nieve y motocicletas. No carga baterías grandes.
– Carga baterías de camionetas ligeras, de autos y lanchas.
