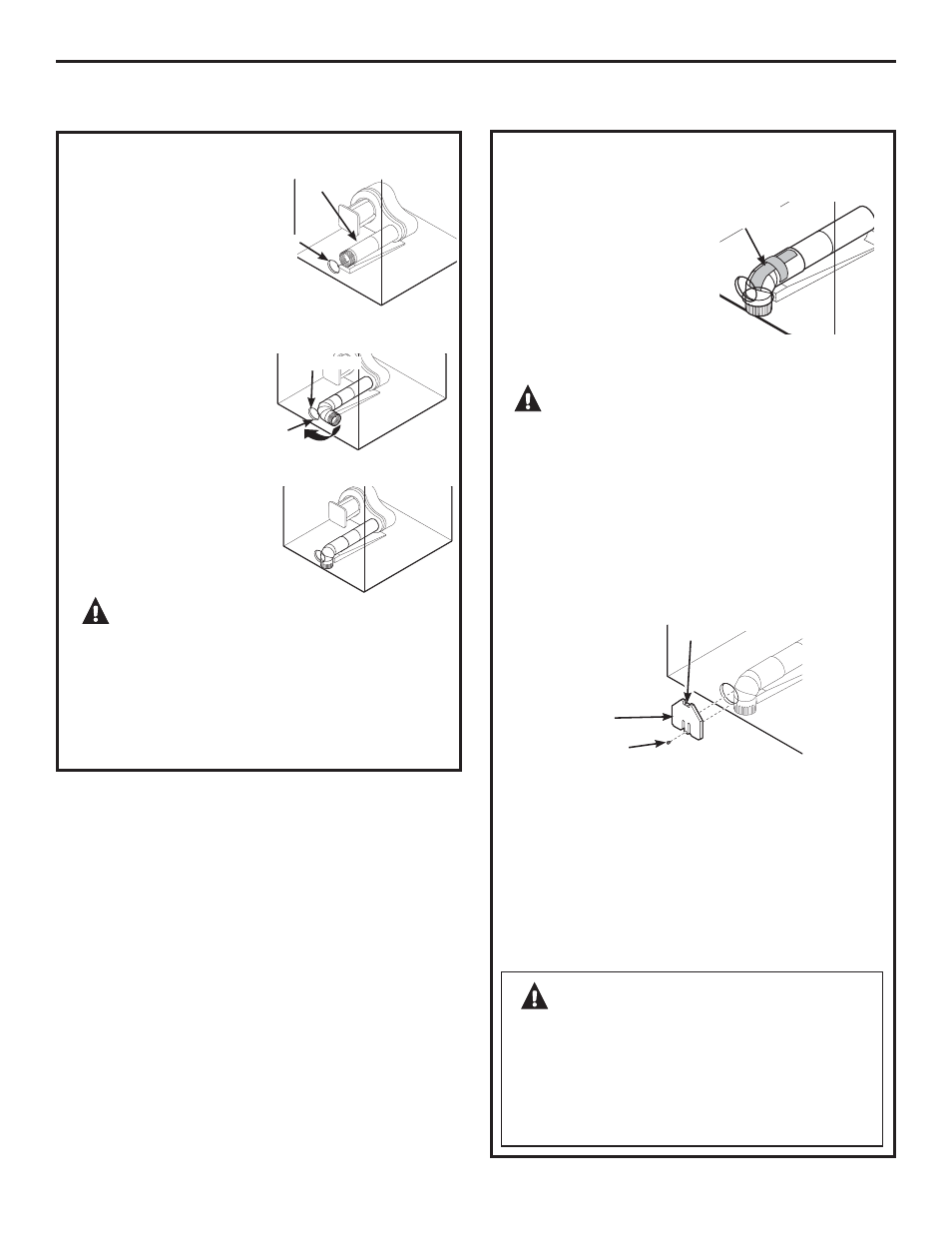

CÓMO AGREGAR UN CONDUCTO NUEVO
• Vuelva a conectar
la porción cortada “A”
del conducto a la caja
del ventilador.
• Sujete el codo
con cinta en
una posición
de 90 grados
para evitar la rotación.
• Introduzca el codo
a través del orificio
trasero y conéctelo
a la porción “A”.
Gire el codo
a través de
la abertura inferior.
PRECAUCIÓN:
Asegúrese de no tirar
o dañar los cables eléctricos ubicados dentro de
la secadora cuando introduzca el conducto.
• Mientras todavía sostiene la tubería y codo de
la abertura trasera, atornille las tuberías
en su lugar con el tornillo conservado con
anterioridad.
Abertura
de la parte
inferior
Porción “A”
Orificio de
montaje
Orificio trasero
VENTILACIÓN POR LA PARTE INFERIOR
(cont.)
• Aplique cinta aislante
como puede verse en la
junta entre el conducto
interno de la secadora
y el codo.
NOTA: Asegúrese de que
la cinta cubra el orificio
del tornillo de la porción A donde se conecta con
el codo.
PRECAUCIÓN:
Las juntas del
conducto interno deben sujetarse con cinta; caso
contrario, pueden separarse y provocar un riesgo
de seguridad.
La secadora cuenta con una salida por
la parte inferior del gabinete en modelos
a gas y eléctricos.
Cinta
aislante
CÓMO AGREGAR LA PLACA DE CUBIERTA
A LA PARTE TRASERA DEL GABINETE
(SALIDA POR LA PARTE INFERIOR)
Conecte los codos y conductos de metal estándar
para completar el sistema de salida. Cubra
la abertura trasera con la placa de cubierta
(Placa de cubierta – WE1M454), disponible en
su proveedor de servicios local.
Introduzca la lengüeta de la parte superior de la
placa de cubierta dentro de la abertura. Ajuste el
tornillo de la parte inferior de la placa de cubierta.
Coloque la secadora en su ubicación final.
ADVERTENCIA:
NUNCA DEJE LA ABERTURA TRASERA
SIN LA PLACA EN SU LUGAR. CUBRA
LA ABERTURA TRASERA CON LA PLACA DE
CUBIERTA (PLACA DE CUBIERTA – WE1M454),
DISPONIBLE EN SU PROVEEDOR DE SERVICIOS
LOCAL.
Placa
de cubierta
Lengüeta
Tornillo
