F
r
-5

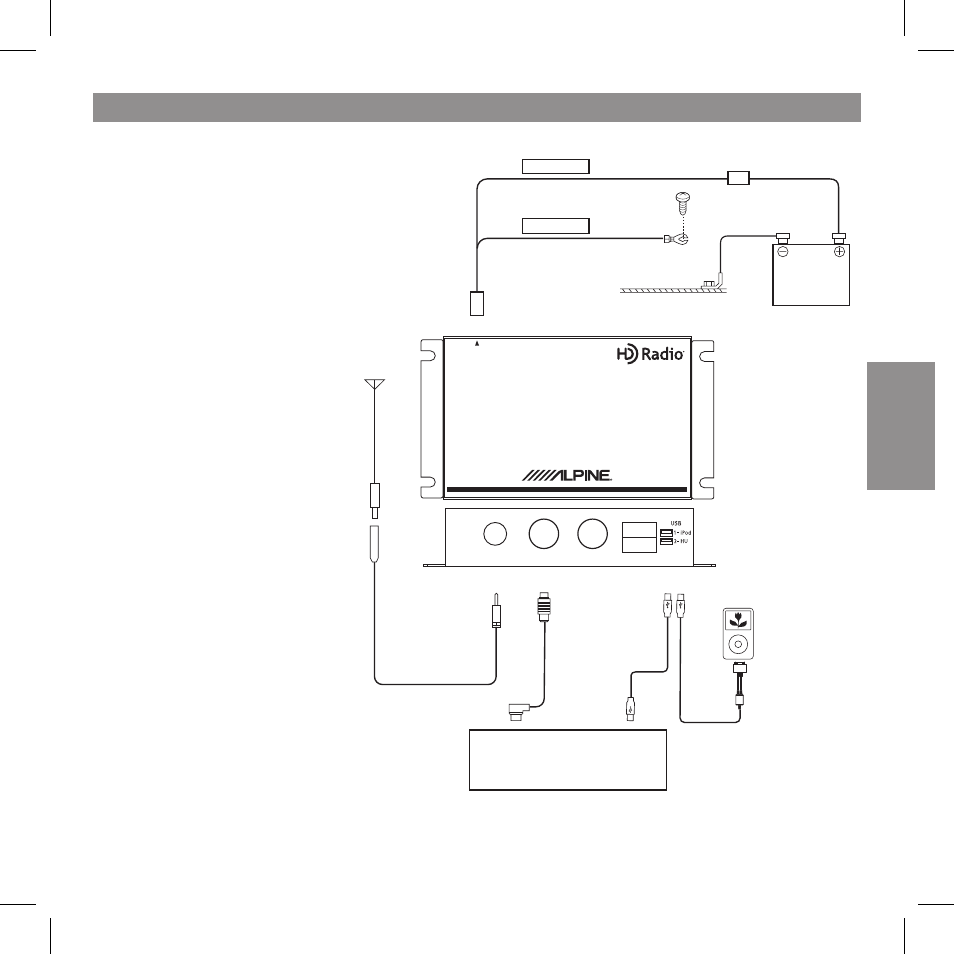

Connexions
Antenna
HD RADIO TUNER MODULE TUA-T550HD
POWER SAFTY
ANTENA OUTPUT INPUT
Batterie
HD Radio Ready™
Ai-NET Appareil principal
(Vendu séparément)
(Jaune)
(Noir)
BA
GND
TTERY
1 Fil de batterie (Jaune)
Raccordez ce fil à la borne (+)
positive de la batterie du véhicule.
2 Fil de masse (Noir)
Raccordez ce fil à un point de
masse approprié du châssis du
véhicule. Assurez-vous de la
solidité de la liaison au métal nu,
et utilisez la vis à tôle fournie.
3 Connecteur d’alimentation
4 Rallonge de l’antenne
• Raccordez la fiche de l’antenne
à la borne d’antenne de
cet appareil, pas à celle de
l’autoradio.
5 Câble Ai-NET
• Branchez le connecteur en L du
câble Ai-NET sur le changeur
(par exemple) et branchez le
connecteur droit sur le tuner.
6 Câble USB
7 le USB Alpine-iPod
(fourni avec l’autoradio)
