INSTALACIÓN EN VENTANAS DE
DESLIZAMIENTO HORIZONTAL
NOTA: El equipo de instalación de ventanas puede usarse con ventanas con bisagras con una altura
de 18ʺ a 48ʺ.
Sellado con
espuma A
(tipo adhesivo)
Sellado con
espuma C
(tipo adhesivo-
m"s corto)

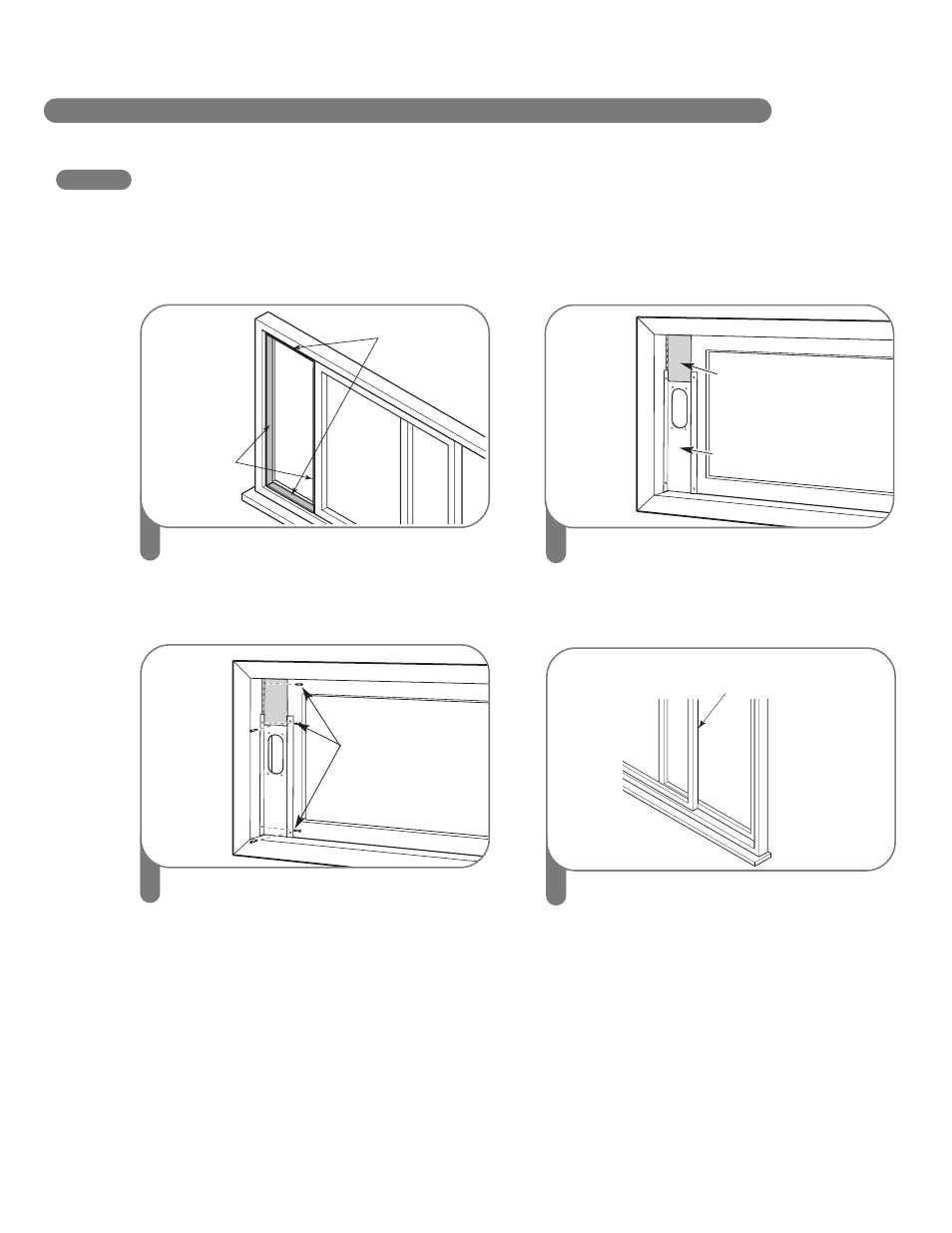

1 Corte la espuma A (tipo adhesivo) y C (tipo
adhesivo-más corto) según la longitud
adecuada, y colóquelo en la hoja y el marco
de la ventana. 2 Introduzca el montaje de panel de ventilación,
incluyendo los paneles de extensión, si fueran
necesarios, en la abertura de la ventana.
Extienda los paneles de extensión, si los está
utilizando.
3
I N S T RU C C I O N E S ­ D E ­ I N S TA L AC I ÓN
Panel de extensión
(si fuera necesario)
Panel de
ventilación
Tornillos Tipo B
Sellado con espuma B
(tipo adhesivo)
J
4 Corte la espuma B (tipo no adhesivo) según
el ancho de la ventana. Rellene con la
espuma B la separación existente entre el
cristal y la ventana a fin de prevenir la
entrada de aire o insectos en la habitación. Cierre la ventana con cuidado. Ajuste el
panel de ventilación en su lugar con 4
tornillos tipo B, más un tornillo por
cada extensión:
Sólo panel de
ventilación:
4 tornillos Tipo B
Panel de ventilación
y una extensión:
5 tornillos Tipo B
Panel de ventilación
y dos extensiones:
6 tornillos Tipo B
Dos paneles de
ventilación y dos
extensiones:
9 tornillos Tipo B
