ANNEXE
115
COMMANDE EXTERNE PAR LE BIAIS DU RS-232C
Réglage RS-232C

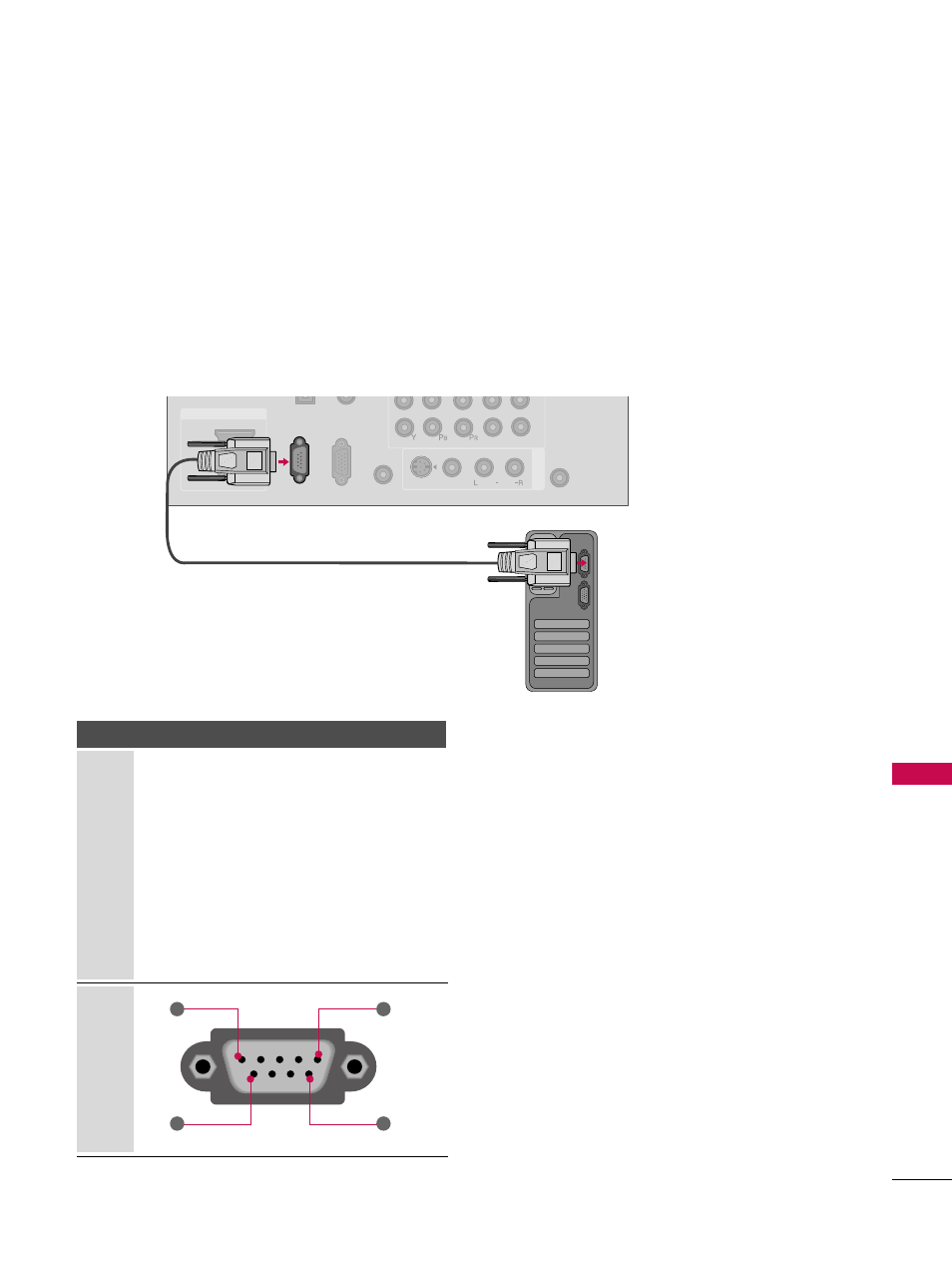

Le port RS-232C vous permet de brancher la prise d'entrée RS-232C à un appareil de commande externe (comme
un ordinateur ou un système de commande audiovisuel) pour commander les fonctions du téléviseur par un dis-
positif externe.
■ Remarque: Le port RS-232C de cette unité est conçu pour être utilisé par du matériel et des logiciels RS-232C
offerts par des tiers.
Les instructions ci-dessous sont fournies pour vous aider à programmer le logiciel ou pour en vérifier la fonc-
tionnalité à l'aide du logiciel Telenet.
1
2
L R
RGB IN (PC)
REMOTE
CONTROL IN
AUDIO VIDEO S-VIDEO /MONO
A
V IN 1
HDMI/DVI IN
2
1 ANTENNA/
CABLE IN
RS-232C IN
(CONTROL
& SER
VICE)
Type de connecteur ; D-sub, mâle à 9 broches
No. Nom de la broche
1 Aucune connexion
2 RXD (donnée reçue)
3 TXD (donnée envoyée)
4 DTR (côté DTE prêt)
5 GND
6 DSR (côté DCE prêt)
7 RTS (prêt à envoyer)
8 CTS (prêt à envoyer)
9 Aucune connexin
1
6
5
9
PC
Paramètres de communication
■ Taux baud : 9600 bps (UART)
■ Longueur de donnée : 8 bits
■ Parité : aucune
■ Bit d’arrêt : 1 bit
■ Code de communication : ASCII
■ Utiliser un câble croisé (renversé).
